Antenne planari a slot per applicazioni UWB con filtro elimina banda

Estratto della Tesi di Giuseppe Borzi

Mostra/Nascondi contenuto.

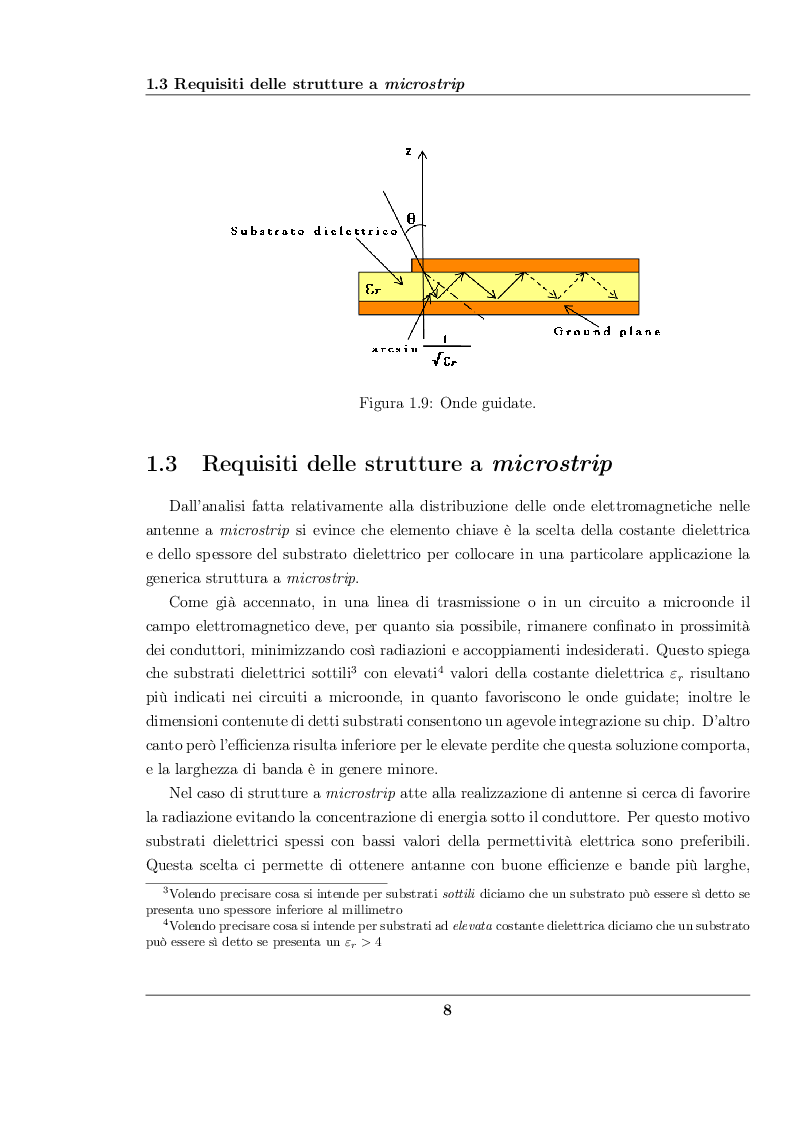

1.3 Requisiti delle strutture a microstrip Figura 1.9: Onde guidate. 1.3 Requisiti delle strutture a microstrip Dall’analisi fatta relativamente alla distribuzione delle onde elettromagnetiche nelle antenne a microstrip si evince che elemento chiave è la scelta della costante dielettrica e dello spessore del substrato dielettrico per collocare in una particolare applicazione la generica struttura a microstrip. Come già accennato, in una linea di trasmissione o in un circuito a microonde il campo elettromagnetico deve, per quanto sia possibile, rimanere confinato in prossimità dei conduttori, minimizzando così radiazioni e accoppiamenti indesiderati. Questo spiega che substrati dielettrici sottili 3 con elevati 4 valori della costante dielettrica " r risultano più indicati nei circuiti a microonde, in quanto favoriscono le onde guidate; inoltre le dimensionicontenutedidettisubstraticonsentonounagevoleintegrazionesuchip. D’altro cantoperòl’efficienzarisultainferioreperleelevateperditechequestasoluzionecomporta, e la larghezza di banda è in genere minore. Nel caso di strutture a microstrip atte alla realizzazione di antenne si cerca di favorire la radiazione evitando la concentrazione di energia sotto il conduttore. Per questo motivo substrati dielettrici spessi con bassi valori della permettività elettrica sono preferibili. Questa scelta ci permette di ottenere antanne con buone efficienze e bande più larghe, 3 Volendo precisare cosa si intende per substrati sottili diciamo che un substrato può essere sì detto se presenta uno spessore inferiore al millimetro 4 Volendoprecisarecosasiintendepersubstratiad elevata costantedielettricadiciamocheunsubstrato può essere sì detto se presenta un " r >4 8
Estratto dalla tesi: Antenne planari a slot per applicazioni UWB con filtro elimina banda

Estratto dalla tesi:

Antenne planari a slot per applicazioni UWB con filtro elimina banda

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Giuseppe Borzi
  Tipo: Tesi di Laurea
  Anno: 2007-08
  Università: Università degli Studi di Catania
  Facoltà: Ingegneria
  Corso: Ingegneria Elettronica
  Relatore: Sebastiano Barbarino
  Lingua: Italiano
  Num. pagine: 149
