Trasferimento dati a 2.4 Gb/s in standard differenziale

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

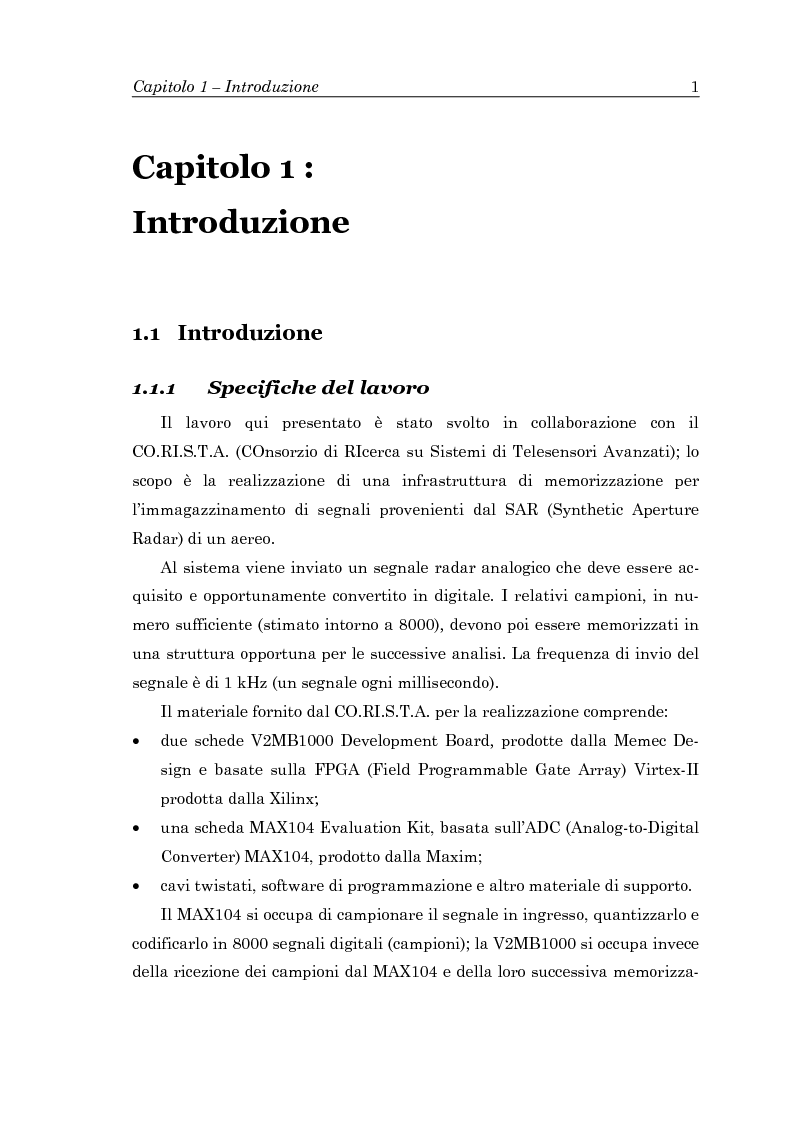

Capitolo 1 – Introduzione 1 Capitolo 1 : Introduzione 1.1 Introduzione 1.1.1 Specifiche del lavoro Il lavoro qui presentato è stato svolto in collaborazione con il CO.RI.S.T.A. (COnsorzio di RIcerca su Sistemi di Telesensori Avanzati); lo scopo è la realizzazione di una infrastruttura di memorizzazione per l’immagazzinamento di segnali provenienti dal SAR (Synthetic Aperture Radar) di un aereo. Al sistema viene inviato un segnale radar analogico che deve essere ac- quisito e opportunamente convertito in digitale. I relativi campioni, in nu- mero sufficiente (stimato intorno a 8000), devono poi essere memorizzati in una struttura opportuna per le successive analisi. La frequenza di invio del segnale è di 1 kHz (un segnale ogni millisecondo). Il materiale fornito dal CO.RI.S.T.A. per la realizzazione comprende: ξ due schede V2MB1000 Development Board, prodotte dalla Memec De- sign e basate sulla FPGA (Field Programmable Gate Array) Virtex-II prodotta dalla Xilinx; ξ una scheda MAX104 Evaluation Kit, basata sull’ADC (Analog-to-Digital Converter) MAX104, prodotto dalla Maxim; ξ cavi twistati, software di programmazione e altro materiale di supporto. Il MAX104 si occupa di campionare il segnale in ingresso, quantizzarlo e codificarlo in 8000 segnali digitali (campioni); la V2MB1000 si occupa invece della ricezione dei campioni dal MAX104 e della loro successiva memorizza-

Anteprima della Tesi di Stefano Infante

Anteprima della tesi: Trasferimento dati a 2.4 Gb/s in standard differenziale, Pagina 3

Tesi di Laurea

Facoltà: Ingegneria

Autore: Stefano Infante Contatta »

Composta da 196 pagine.



Questa tesi ha raggiunto 1707 click dal 18/11/2004.



Consultata integralmente 3 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
