Studio della accuratezza dimensionale del processo di formatura incrementale tramite macchina di misura a coordinate

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

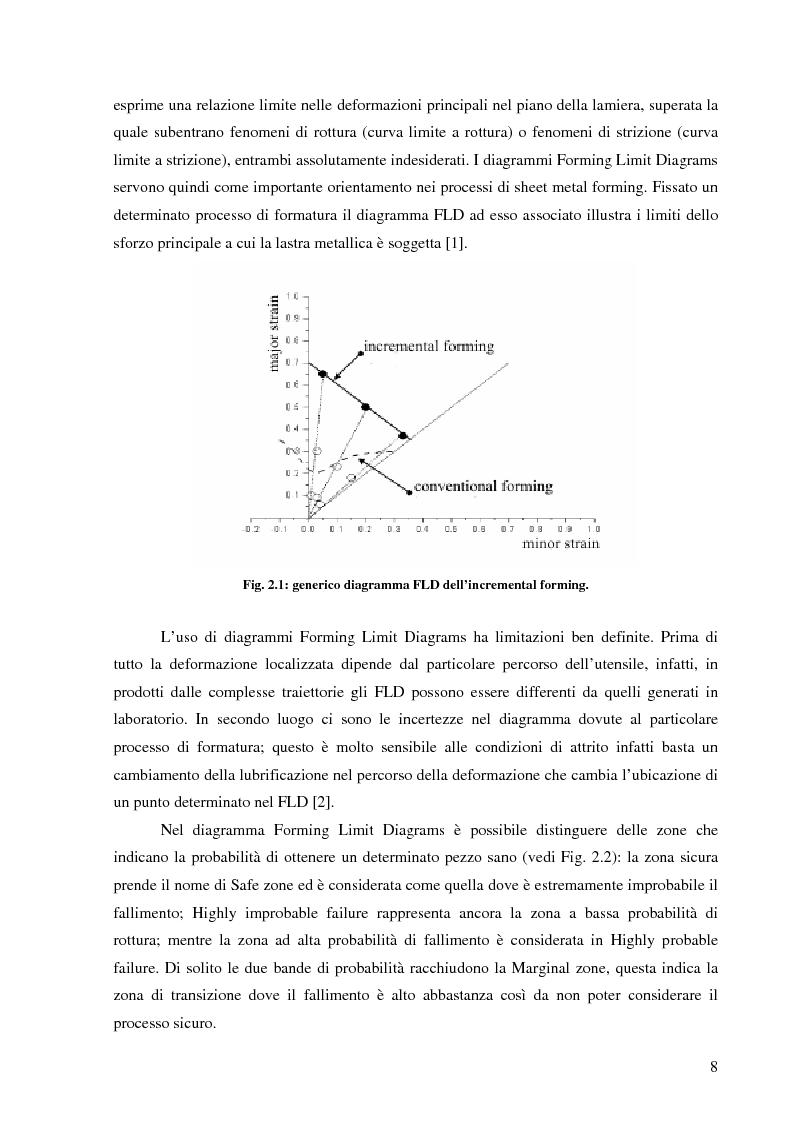

8 esprime una relazione limite nelle deformazioni principali nel piano della lamiera, superata la quale subentrano fenomeni di rottura (curva limite a rottura) o fenomeni di strizione (curva limite a strizione), entrambi assolutamente indesiderati. I diagrammi Forming Limit Diagrams servono quindi come importante orientamento nei processi di sheet metal forming. Fissato un determinato processo di formatura il diagramma FLD ad esso associato illustra i limiti dello sforzo principale a cui la lastra metallica è soggetta [1]. Fig. 2.1: generico diagramma FLD dell’incremental forming. L’uso di diagrammi Forming Limit Diagrams ha limitazioni ben definite. Prima di tutto la deformazione localizzata dipende dal particolare percorso dell’utensile, infatti, in prodotti dalle complesse traiettorie gli FLD possono essere differenti da quelli generati in laboratorio. In secondo luogo ci sono le incertezze nel diagramma dovute al particolare processo di formatura; questo è molto sensibile alle condizioni di attrito infatti basta un cambiamento della lubrificazione nel percorso della deformazione che cambia l’ubicazione di un punto determinato nel FLD [2]. Nel diagramma Forming Limit Diagrams è possibile distinguere delle zone che indicano la probabilità di ottenere un determinato pezzo sano (vedi Fig. 2.2): la zona sicura prende il nome di Safe zone ed è considerata come quella dove è estremamente improbabile il fallimento; Highly improbable failure rappresenta ancora la zona a bassa probabilità di rottura; mentre la zona ad alta probabilità di fallimento è considerata in Highly probable failure. Di solito le due bande di probabilità racchiudono la Marginal zone, questa indica la zona di transizione dove il fallimento è alto abbastanza così da non poter considerare il processo sicuro.

Anteprima della Tesi di Alberto Guadagnino

Anteprima della tesi: Studio della accuratezza dimensionale del processo di formatura incrementale tramite macchina di misura a coordinate, Pagina 4

Tesi di Laurea

Facoltà: Ingegneria

Autore: Alberto Guadagnino Contatta »

Composta da 59 pagine.



Questa tesi ha raggiunto 1666 click dal 07/01/2005.



Consultata integralmente 4 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
