Tecniche di sincronizzazione di simbolo per modulazioni M-QAM

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

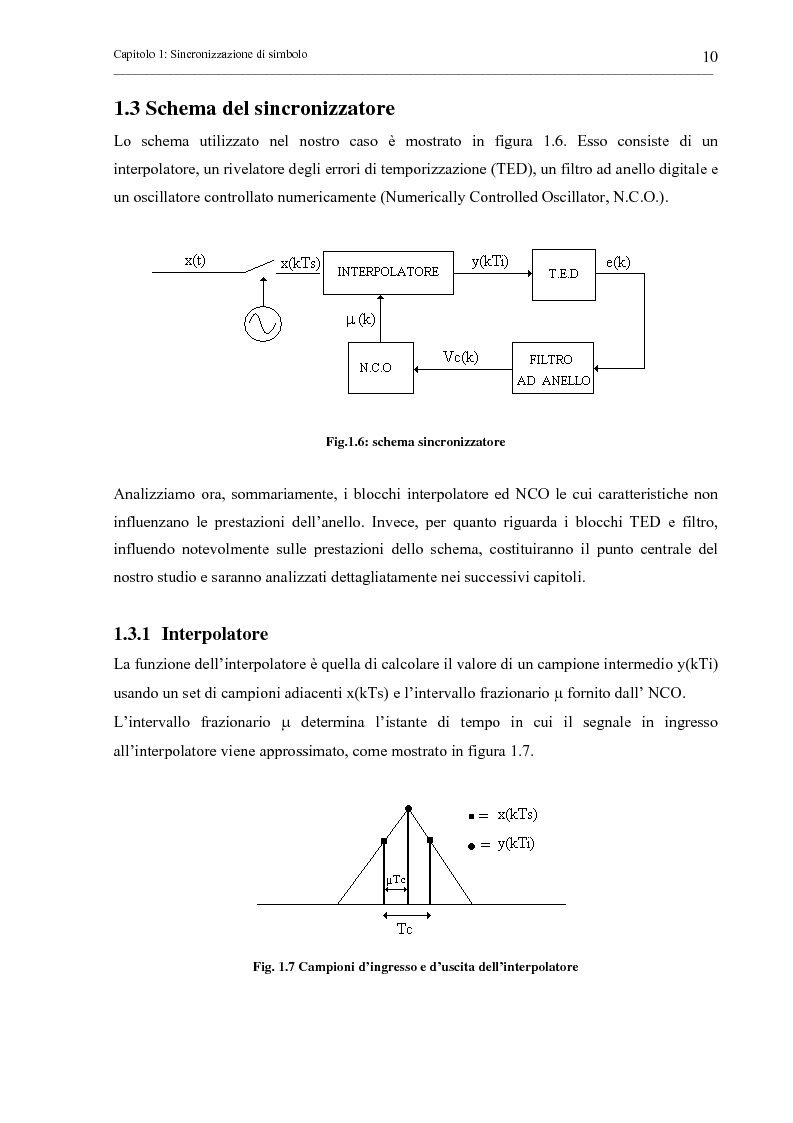

Capitolo 1: Sincronizzazione di simbolo ____________________________________________________________________________________________________ 10 1.3 Schema del sincronizzatore Lo schema utilizzato nel nostro caso è mostrato in figura 1.6. Esso consiste di un interpolatore, un rivelatore degli errori di temporizzazione (TED), un filtro ad anello digitale e un oscillatore controllato numericamente (Numerically Controlled Oscillator, N.C.O.). Fig.1.6: schema sincronizzatore Analizziamo ora, sommariamente, i blocchi interpolatore ed NCO le cui caratteristiche non influenzano le prestazioni dell’anello. Invece, per quanto riguarda i blocchi TED e filtro, influendo notevolmente sulle prestazioni dello schema, costituiranno il punto centrale del nostro studio e saranno analizzati dettagliatamente nei successivi capitoli. 1.3.1 Interpolatore La funzione dell’interpolatore è quella di calcolare il valore di un campione intermedio y(kTi) usando un set di campioni adiacenti x(kTs) e l’intervallo frazionario µ fornito dall’ NCO. L’intervallo frazionario µ determina l’istante di tempo in cui il segnale in ingresso all’interpolatore viene approssimato, come mostrato in figura 1.7. Fig. 1.7 Campioni d’ingresso e d’uscita dell’interpolatore

Anteprima della Tesi di Andrea Bianchi

Anteprima della tesi: Tecniche di sincronizzazione di simbolo per modulazioni M-QAM, Pagina 10

Tesi di Laurea

Facoltà: Ingegneria

Autore: Andrea Bianchi Contatta »

Composta da 114 pagine.



Questa tesi ha raggiunto 1333 click dal 01/02/2005.



Consultata integralmente 2 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
