Progetto di PAs SWITCHING-MODE per applicazioni lineari alla telefonia cellulare 3G

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

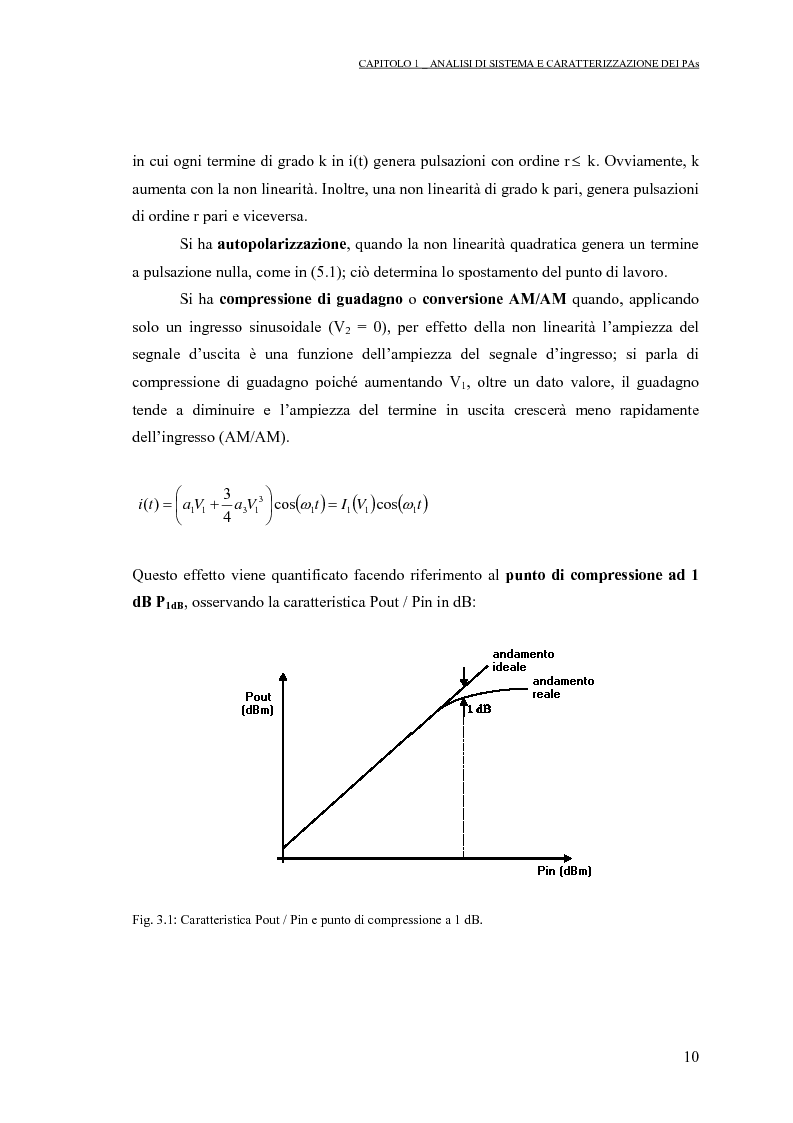

CAPITOLO 1 _ ANALISI DI SISTEMA E CARATTERIZZAZIONE DEI PAs 10 in cui ogni termine di grado k in i(t) genera pulsazioni con ordine r≤ k. Ovviamente, k aumenta con la non linearità. Inoltre, una non linearità di grado k pari, genera pulsazioni di ordine r pari e viceversa. Si ha autopolarizzazione, quando la non linearità quadratica genera un termine a pulsazione nulla, come in (5.1); ciò determina lo spostamento del punto di lavoro. Si ha compressione di guadagno o conversione AM/AM quando, applicando solo un ingresso sinusoidale (V 2 = 0), per effetto della non linearità l’ampiezza del segnale d’uscita è una funzione dell’ampiezza del segnale d’ingresso; si parla di compressione di guadagno poiché aumentando V 1 , oltre un dato valore, il guadagno tende a diminuire e l’ampiezza del termine in uscita crescerà meno rapidamente dell’ingresso (AM/AM). () ()()tVItVaVati 1111 3 1311 coscos 4 3 )( ωω = ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ += Questo effetto viene quantificato facendo riferimento al punto di compressione ad 1 dB P 1dB , osservando la caratteristica Pout / Pin in dB: Fig. 3.1: Caratteristica Pout / Pin e punto di compressione a 1 dB.

Anteprima della Tesi di Domenico De Simone

Anteprima della tesi: Progetto di PAs SWITCHING-MODE per applicazioni lineari alla telefonia cellulare 3G, Pagina 14

Tesi di Laurea

Facoltà: Ingegneria

Autore: Domenico De Simone Contatta »

Composta da 97 pagine.



Questa tesi ha raggiunto 730 click dal 11/04/2005.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
