Progettazione hardware e software di un terminale industriale standard VT100 - VT52 con display LCD

Gratis La preview di questa tesi è scaricabile gratuitamente in formato PDF.
Per scaricare il file PDF è necessario essere iscritto a Tesionline. L'iscrizione non comporta alcun costo: effettua il Login o Registrati.

Mostra/Nascondi contenuto.

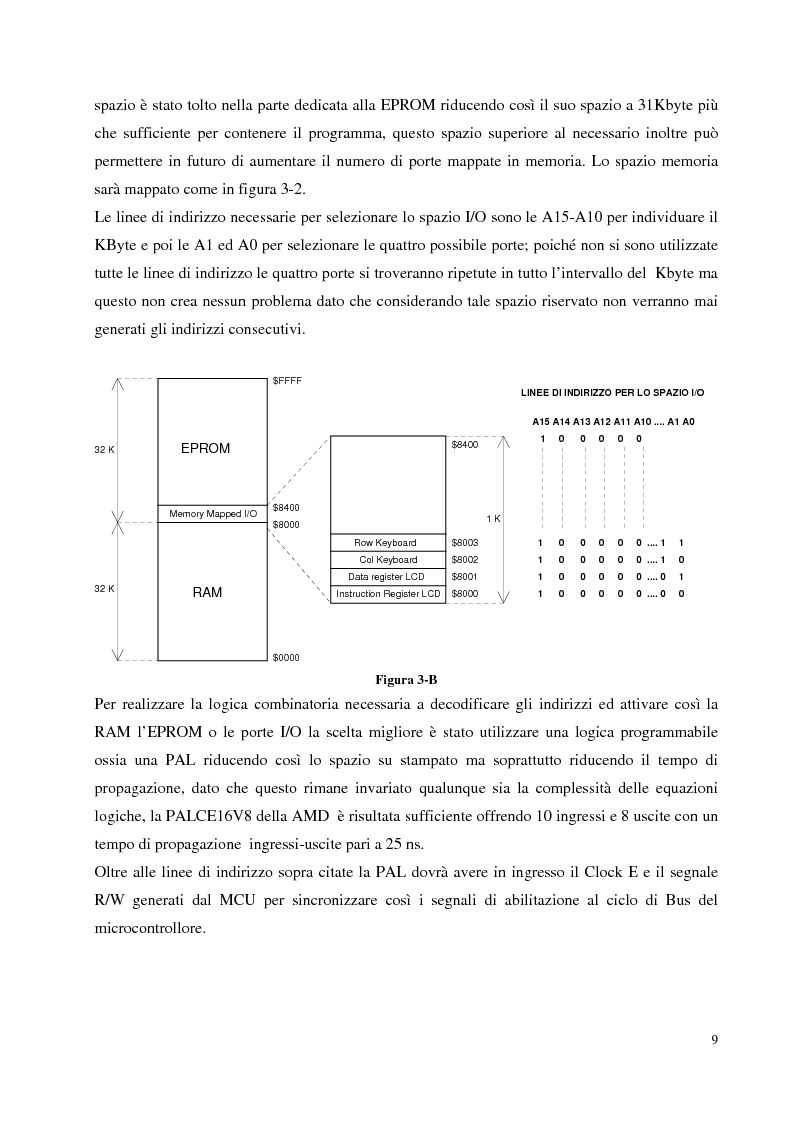

spazio è stato tolto nella parte dedicata alla EPROM riducendo così il suo spazio a 31Kbyte più che sufficiente per contenere il programma, questo spazio superiore al necessario inoltre può permettere in futuro di aumentare il numero di porte mappate in memoria. Lo spazio memoria sarà mappato come in figura 3-2. Le linee di indirizzo necessarie per selezionare lo spazio I/O sono le A15-A10 per individuare il KByte e poi le A1 ed A0 per selezionare le quattro possibile porte; poiché non si sono utilizzate tutte le linee di indirizzo le quattro porte si troveranno ripetute in tutto l’intervallo del Kbyte ma questo non crea nessun problema dato che considerando tale spazio riservato non verranno mai generati gli indirizzi consecutivi. $0000 $8000 $8400 $FFFF $8000 $8001 $8002 $8003 Memory Mapped I/O Instruction Register LCD Data register LCD Col Keyboard Row Keyboard $8400 RAM EPROM32 K 32 K 1 K A15 A14 A13 A12 A11 A10 .... A1 A0 1 0 0 0 0 0 1 0 0 0 0 0 .... 0 0 1 0 0 0 0 0 .... 0 1 1 0 0 0 0 0 .... 1 0 1 0 0 0 0 0 .... 1 1 LINEE DI INDIRIZZO PER LO SPAZIO I/O Figura 3-B Per realizzare la logica combinatoria necessaria a decodificare gli indirizzi ed attivare così la RAM l’EPROM o le porte I/O la scelta migliore è stato utilizzare una logica programmabile ossia una PAL riducendo così lo spazio su stampato ma soprattutto riducendo il tempo di propagazione, dato che questo rimane invariato qualunque sia la complessità delle equazioni logiche, la PALCE16V8 della AMD è risultata sufficiente offrendo 10 ingressi e 8 uscite con un tempo di propagazione ingressi-uscite pari a 25 ns. Oltre alle linee di indirizzo sopra citate la PAL dovrà avere in ingresso il Clock E e il segnale R/W generati dal MCU per sincronizzare così i segnali di abilitazione al ciclo di Bus del microcontrollore. 9
Anteprima della tesi: Progettazione hardware e software di un terminale industriale standard VT100 - VT52 con display LCD, Pagina 6

Preview dalla tesi:

Progettazione hardware e software di un terminale industriale standard VT100 - VT52 con display LCD

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Claudio Gambelli
  Tipo: Diploma di Laurea
  Anno: 1996-97
  Università: Università degli Studi di Firenze
  Facoltà: Ingegneria
  Corso: Ingegneria Elettronica
  Relatore: Patrizio Piazzesi
  Lingua: Italiano
  Num. pagine: 73
