Stabilità, sensibilità e abbattimento delle distorsioni in un amplificatore audio in classe AB

Gratis La preview di questa tesi è scaricabile gratuitamente in formato PDF.
Per scaricare il file PDF è necessario essere iscritto a Tesionline. L'iscrizione non comporta alcun costo: effettua il Login o Registrati.

Mostra/Nascondi contenuto.
11 Il terzo stadio è costituito da due elementi attivi connessi in modo complementare, che funzionano come inseguitori di emetti- tore, con guadagno di tensione 2 4 V V circa unitario. Tali elementi possono essere i singoli transistor 3 a Q e 3 b Q o, più in generale, coppie di transistor in configurazione darlington. Lo scopo dello stadio è di presentare una bassa impedenza d’uscita e di fornire un elevato guadagno di corrente. Agli emettitori di 3 a Q e 3 b Q sono presenti _ 3 e a R ed _ 3 e b R di valore molto piccolo rispetto al modulo di L Z , che svolgono la funzione di protezione verso il cortocircuito al carico. Per realizzare un funzionamento del terzo stadio in classe AB, e’ necessario che le tensioni di polarizzazione delle giunzioni base-emettitore di 3 a Q e 3 b Q siano corrispondenti ai valori di soglia di accensione, in modo che i transistor possano condurre anche per piccole correnti di segnale utile in base. Ciò è realizzato dall’elemento pol be V _ . Ai piccoli segnali, affinchè il terzo stadio risulti simmetrico rispetto alla corrente iniettata da 2 Q , pol be V _ deve presentare una impedenza molto pic- cola rispetto all’impedenza presentata dalla base di 3 b Q . pol be V _ ha anche come compito la compensazione degli effetti di deriva termica sulle tensioni di soglia delle giunzioni base- emettitore di 3 a Q e 3 b Q . Il generatore 2 I svolge la duplice funzione di polarizzare il secondo stadio e di stabilizzarne il punto di lavoro. In seguito verrà trattato il caso comune in cui 2 I è implementato mediante la tecnica di bootstrapping. Nel sistema si possono individuare due principali retroazioni: quella realizzata da 2 C sulla catena 4 2 ( ) V ib Q e la retroazione più esterna data da 1 f Z e 2 f Z , che linearizza il sistema e sta- bilisce il guadagno teorico: 2 1 1 1 f f Z B Z = + . La capacità 2 C è inserita allo scopo di garantire la stabilità del sistema complessivo e, come si illustrera’ in seguito, in questi circuiti individua anche la frequenza di taglio superiore di 2 ( ) s V s V . Qualora la sorgente Vs non fosse limitata in banda audio o si rendesse necessario limitare la frequenza di taglio superiore a una frequenza inferiore a quanto stabilito da 2 C , si può intervenire sull’allocazione di poli e zeri di 1 f Z e 2 f Z , nonché sostituire 3 C con un opportuno filtro passa banda.

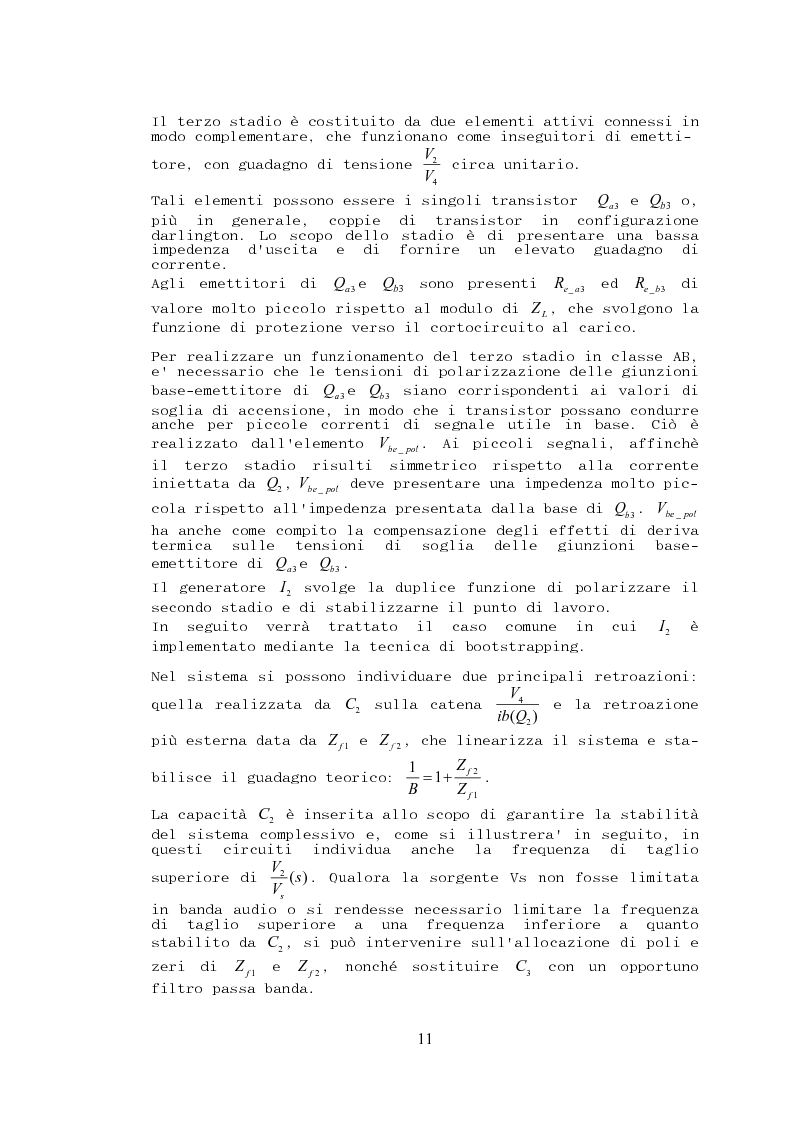

Anteprima della tesi: Stabilità, sensibilità e abbattimento delle distorsioni in un amplificatore audio in classe AB, Pagina 12

Indice dalla tesi:

Stabilità, sensibilità e abbattimento delle distorsioni in un amplificatore audio in classe AB

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Donatello Baron
  Tipo: Tesi di Laurea
  Anno: 2007-08
  Università: Università degli Studi di Padova
  Facoltà: Ingegneria
  Corso: Ingegneria Elettronica
  Relatore: LeopoldoRossetto
  Lingua: Italiano
  Num. pagine: 241
