Analisi di strutture in controreazione per l’amplificazione di corrente

Gratis La preview di questa tesi è scaricabile gratuitamente in formato PDF.
Per scaricare il file PDF è necessario essere iscritto a Tesionline. L'iscrizione non comporta alcun costo: effettua il Login o Registrati.

Mostra/Nascondi contenuto.
7    Con Xi e Xo sono indicati rispettivamente il segnale di ingresso e di uscita, che possono essere indifferentemente di corrente o tensione. La rete di controreazione ha una funzione di trasferimento B e fornisce all’ingresso un segnale Xfb. Il nodo d’ingresso si comporta come nodo sottrattore e sottrae Xfb a Xi dando come differenza il segnale d’errore Xe => Xi-Xfb=Xe. Xo, è il mio segnale d’uscita. Xo=AXe Xfb=BXo=ABXe Xe=Xi-Xfb=Xi-ABXe =>AXe(1+AB)=AXi =>Guadagno ad anello chiuso = A c = = (si può notare che A c < A) T=AB= Guadagno totale lungo l’anello di reazione Per T»1 si ha: = , cioè per valori elevato del guadagno ad anello T, il guadagno dell’amplificatore è determinato dalla funzione di trasferimento della rete di retroazione B. A seconda del tipo di amplificatore che si sta valutando, esistono quattro topologie diverse di retroazione, cioè: Serie-Serie --->Tensione in ingresso e Corrente in uscita. Serie-Parallelo--->Tensione in ingresso e Tensione in uscita. Parallelo-Parallelo--->Corrente in ingresso e Tensione in uscita. Parallelo-Serie--->Corrente in ingresso e Corrente in uscita. Vediamo ora nello specifico la configurazione Parallelo-Serie.

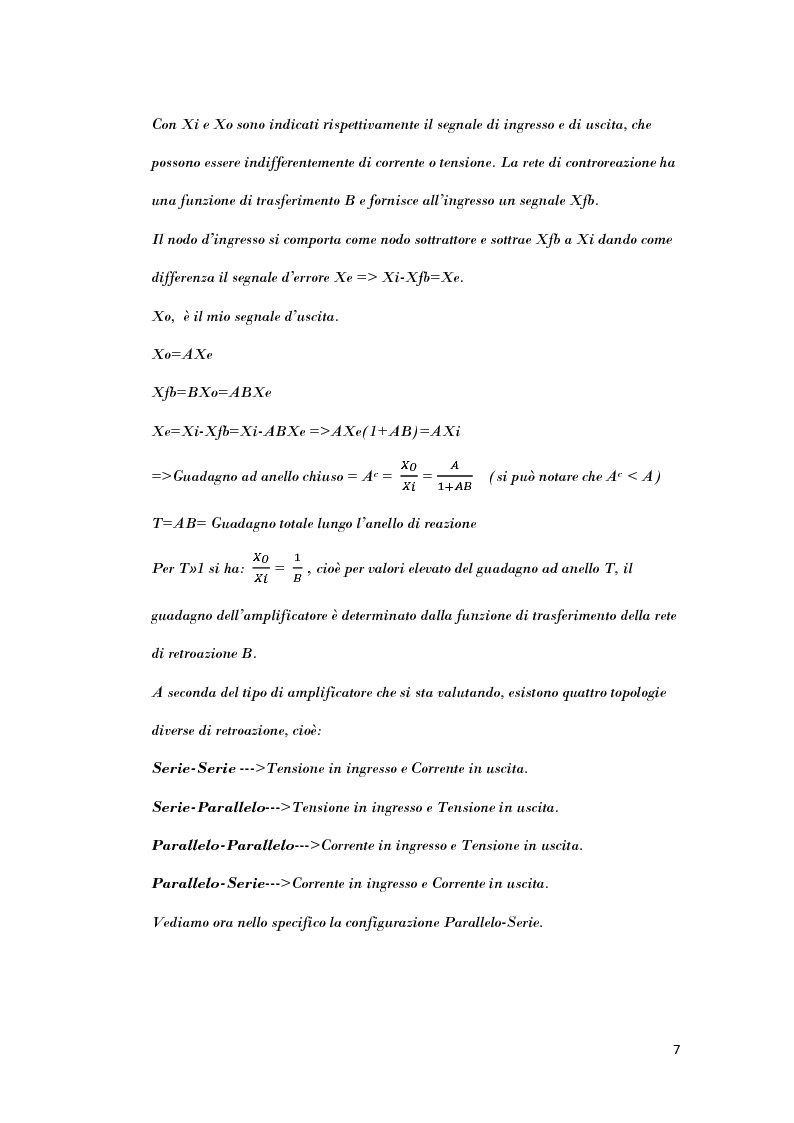

Anteprima della tesi: Analisi di strutture in controreazione per l’amplificazione di corrente, Pagina 5

Preview dalla tesi:

Analisi di strutture in controreazione per l’amplificazione di corrente

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Gianluca Distante
  Tipo: Laurea liv.I
  Anno: 2010-11
  Università: Università degli Studi di Roma La Sapienza
  Facoltà: Ingegneria
  Corso: Ingegneria dell'informazione
  Relatore: Alessandro Trifiletti
  Lingua: Italiano
  Num. pagine: 42
