Studio e Caratterizzazione di una Valvola Deviatrice Innovativa ad effetto Coanda

Gratis La preview di questa tesi è scaricabile gratuitamente in formato PDF.
Per scaricare il file PDF è necessario essere iscritto a Tesionline. L'iscrizione non comporta alcun costo: effettua il Login o Registrati.

Mostra/Nascondi contenuto.

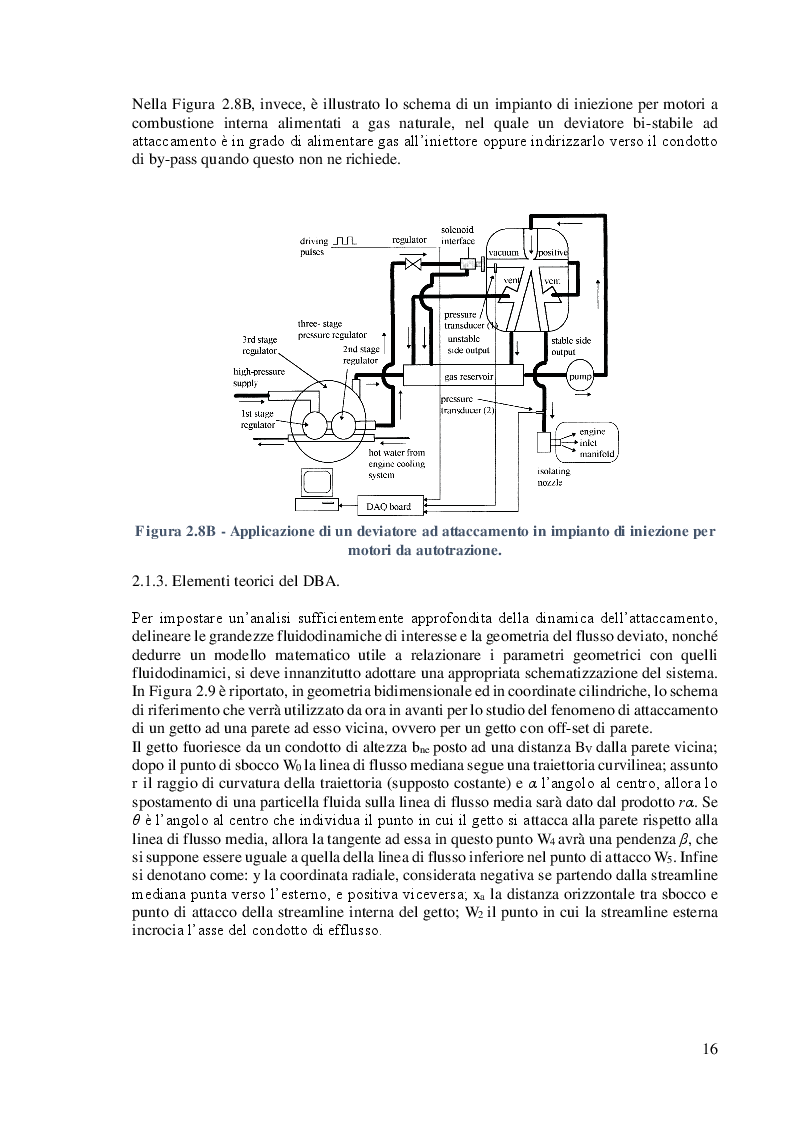

16 Nella Figura 2.8B, invece, è illustrato lo schema di un impianto di iniezione per motori a combustione interna alimentati a gas naturale, nel quale un deviatore bi-stabile ad attaccamento è in grado di alimentare gas all’iniettore oppure indirizzarlo verso il condotto di by-pass quando questo non ne richiede. Figura 2.8B - Applicazione di un deviatore ad attaccamento in impianto di iniezione per motori da autotrazione. 2.1.3. Elementi teorici del DBA. Per impostare un’analisi sufficientemente approfondita della dinamica dell’attaccamento, delineare le grandezze fluidodinamiche di interesse e la geometria del flusso deviato, nonché dedurre un modello matematico utile a relazionare i parametri geometrici con quelli fluidodinamici, si deve innanzitutto adottare una appropriata schematizzazione del sistema. In Figura 2.9 è riportato, in geometria bidimensionale ed in coordinate cilindriche, lo schema di riferimento che verrà utilizzato da ora in avanti per lo studio del fenomeno di attaccamento di un getto ad una parete ad esso vicina, ovvero per un getto con off-set di parete. Il getto fuoriesce da un condotto di altezza bne posto ad una distanza BV dalla parete vicina; dopo il punto di sbocco W0 la linea di flusso mediana segue una traiettoria curvilinea; assunto r il raggio di curvatura della traiettoria (supposto costante) e α l’angolo al centro, allora lo spostamento di una particella fluida sulla linea di flusso media sarà dato dal prodotto rα. Se θ è l’angolo al centro che individua il punto in cui il getto si attacca alla parete rispetto alla linea di flusso media, allora la tangente ad essa in questo punto W4 avrà una pendenza β, che si suppone essere uguale a quella della linea di flusso inferiore nel punto di attacco W5. Infine si denotano come: y la coordinata radiale, considerata negativa se partendo dalla streamline mediana punta verso l’esterno, e positiva viceversa; xa la distanza orizzontale tra sbocco e punto di attacco della streamline interna del getto; W2 il punto in cui la streamline esterna incrocia l’asse del condotto di efflusso.
Anteprima della tesi: Studio e Caratterizzazione di una Valvola Deviatrice Innovativa ad effetto Coanda, Pagina 10

Preview dalla tesi:

Studio e Caratterizzazione di una Valvola Deviatrice Innovativa ad effetto Coanda

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Giancarlo Comes
  Tipo: Laurea liv.II (specialistica)
  Anno: 2016-17
  Università: Università degli studi di Genova
  Facoltà: Ingegneria
  Corso: Ingegneria meccanica
  Relatore: Carlo Cravero
  Lingua: Italiano
  Num. pagine: 130
