Scheda di acquisizione segnale video con DSP floating Point

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

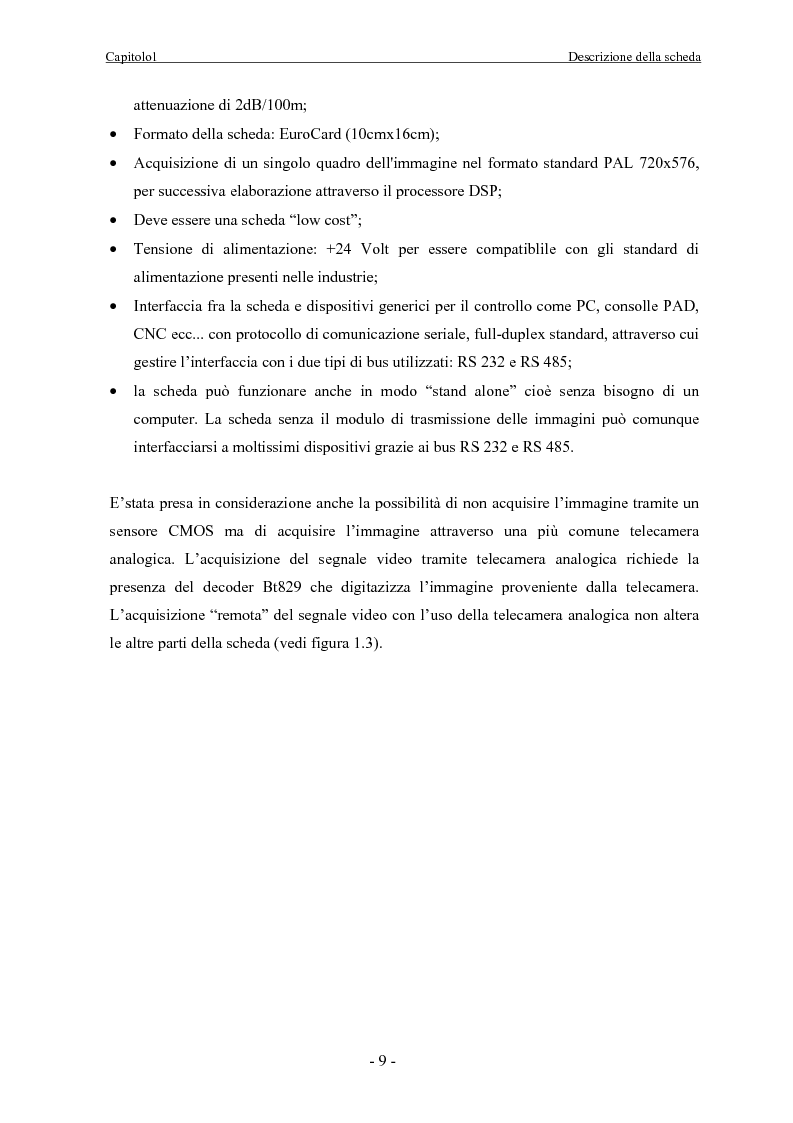

Capitolo1 Descrizione della scheda attenuazione di 2dB/100m; • Formato della scheda: EuroCard (10cmx16cm); • Acquisizione di un singolo quadro dell'immagine nel formato standard PAL 720x576, per successiva elaborazione attraverso il processore DSP; • Deve essere una scheda “low cost”; • Tensione di alimentazione: +24 Volt per essere compatiblile con gli standard di alimentazione presenti nelle industrie; • Interfaccia fra la scheda e dispositivi generici per il controllo come PC, consolle PAD, CNC ecc... con protocollo di comunicazione seriale, full-duplex standard, attraverso cui gestire l’interfaccia con i due tipi di bus utilizzati: RS 232 e RS 485; • la scheda può funzionare anche in modo “stand alone” cioè senza bisogno di un computer. La scheda senza il modulo di trasmissione delle immagini può comunque interfacciarsi a moltissimi dispositivi grazie ai bus RS 232 e RS 485. E’stata presa in considerazione anche la possibilità di non acquisire l’immagine tramite un sensore CMOS ma di acquisire l’immagine attraverso una più comune telecamera analogica. L’acquisizione del segnale video tramite telecamera analogica richiede la presenza del decoder Bt829 che digitazizza l’immagine proveniente dalla telecamera. L’acquisizione “remota” del segnale video con l’uso della telecamera analogica non altera le altre parti della scheda (vedi figura 1.3). - 9 -

Anteprima della Tesi di Andrea Santagati

Anteprima della tesi: Scheda di acquisizione segnale video con DSP floating Point, Pagina 9

Tesi di Laurea

Facoltà: Ingegneria

Autore: Andrea Santagati Contatta »

Composta da 114 pagine.



Questa tesi ha raggiunto 2049 click dal 20/03/2004.



Consultata integralmente 7 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
