Questo sito utilizza cookie di terze parti per inviarti pubblicità in linea con le tue preferenze. Se vuoi saperne di più clicca QUI
Chiudendo questo banner, scorrendo questa pagina, cliccando su un link o proseguendo la navigazione in altra maniera, acconsenti all'uso dei cookie. OK

Misure di trasporto in superreticoli superconduttori BaCuO2/CaCuO2 cresciuti mediante fotodeposizione laser

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

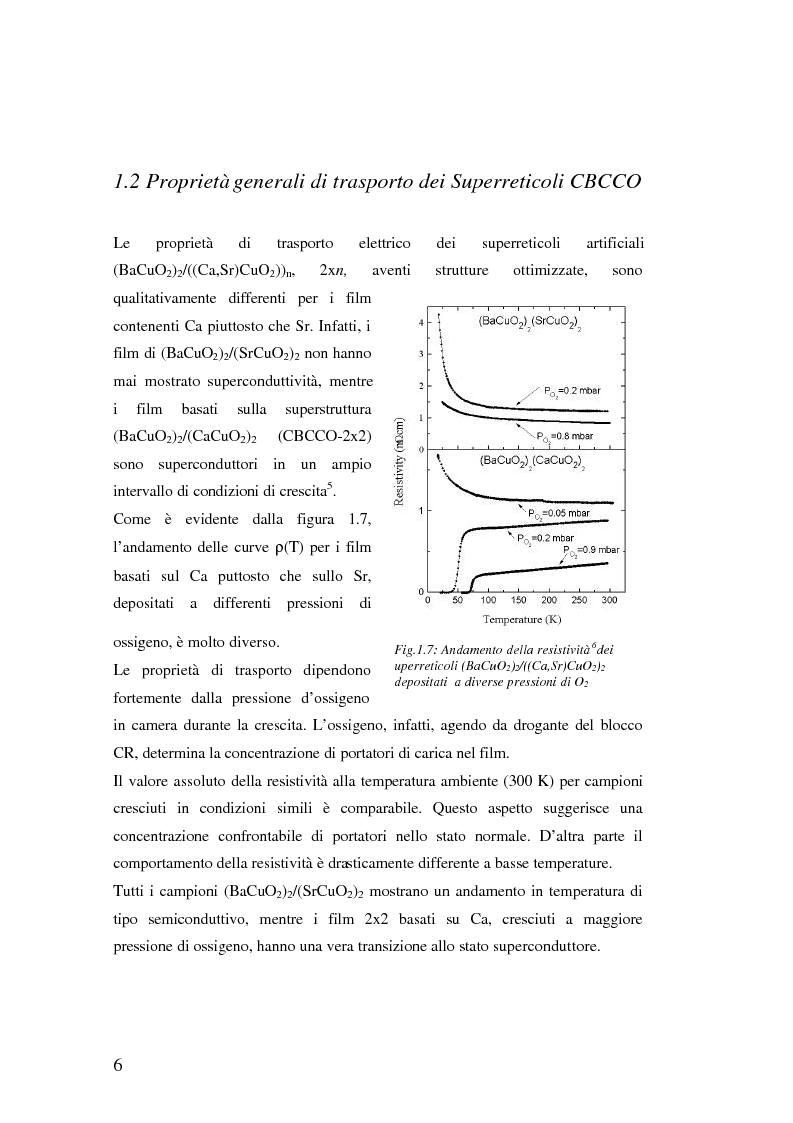

6 Fig.1.7: Andamento della resistività 6dei uperreticoli (BaCuO2)2/((Ca,Sr)CuO2)2 depositati a diverse pressioni di O2 1.2 Proprietà generali di trasporto dei Superreticoli CBCCO Le proprietà di trasporto elettrico dei superreticoli artificiali (BaCuO2)2/((Ca,Sr)CuO2))n, 2xn, aventi strutture ottimizzate, sono qualitativamente differenti per i film contenenti Ca piuttosto che Sr. Infatti, i film di (BaCuO2)2/(SrCuO2)2 non hanno mai mostrato superconduttività, mentre i film basati sulla superstruttura (BaCuO2)2/(CaCuO2)2 (CBCCO-2x2) sono superconduttori in un ampio intervallo di condizioni di crescita5. Come è evidente dalla figura 1.7, l’andamento delle curve ρ(T) per i film basati sul Ca puttosto che sullo Sr, depositati a differenti pressioni di ossigeno, è molto diverso. Le proprietà di trasporto dipendono fortemente dalla pressione d’ossigeno in camera durante la crescita. L’ossigeno, infatti, agendo da drogante del blocco CR, determina la concentrazione di portatori di carica nel film. Il valore assoluto della resistività alla temperatura ambiente (300 K) per campioni cresciuti in condizioni simili è comparabile. Questo aspetto suggerisce una concentrazione confrontabile di portatori nello stato normale. D’altra parte il comportamento della resistività è drasticamente differente a basse temperature. Tutti i campioni (BaCuO2)2/(SrCuO2)2 mostrano un andamento in temperatura di tipo semiconduttivo, mentre i film 2x2 basati su Ca, cresciuti a maggiore pressione di ossigeno, hanno una vera transizione allo stato superconduttore.

Anteprima della Tesi di Simone Lavanga

Anteprima della tesi: Misure di trasporto in superreticoli superconduttori BaCuO2/CaCuO2 cresciuti mediante fotodeposizione laser, Pagina 9

Tesi di Laurea

Facoltà: Scienze Matematiche, Fisiche e Naturali

Autore: Simone Lavanga Contatta »

Composta da 140 pagine.



Questa tesi ha raggiunto 1216 click dal 20/03/2004.



Consultata integralmente 2 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
