Progettazione di un moltiplicatore binario veloce a basso consumo di potenza

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

1.2. Consumo di potenza nei circuiti CMOS Capitolo 1 e creano un percorso tra alimentazione e massa permettendo lo scorrimento della corrente di corto circuito (vedi Figura 1.1). Questo avviene per tensio- ni di gate tra V tn e V dd −|V tp |.Pi´u lentamente avviene questa transizione, maggiore sara´ il contributo di questo tipo di dissipazione alla potenza totale del circuito. Il contributo di questa forma di dissipazione e` nell’ordine del 10 - 15% di quella totale. La porzione piu´ consistente, quindi, della dissipazione dinamica e´dovuta alla componente capacitiva che , come gia´ detto, consiste nel caricamento e scaricamento delle capacita´ parassite della struttura CMOS, modellizzate con la capacita´ C all’uscita della porta(Figura 1.1). Per capire come il caricamento e scaricamento di C dia luogo a dissipa- zione, consideriamo il comportamento dell’invertitore in un ciclo completo in cui l’ingresso passi da V dd a zero, e successivamente da zero a V dd . Quando l’ingresso commuta da “alto” a “basso”, l’NMOS di pull-down e` interdetto, mentre il PMOS di pull-up e` attivo ed attraverso esso si carica la capacita´ C al valore V dd . Questo processo di carica sottrae all’alimentazione una energia pari a CV dd 2 . Esattamente meta´ di questa energia si dissipa sul dispositi- vo che ha fatto da tramite a questo trasferimento di energia, il PMOS, e meta´ viene immagazzinata nella capacita´. Quando poi l’ingresso torna da zero a V dd , l’energia immagazzinata nella capacita´ C si dissipa sull’NMOS di pull-down che si e` acceso per mandare nuovamente a zero la tensione d’usci- ta. Complessivamente, allora, nell’intero ciclo si e` dissipata una quantita´di energia pari a: P D = 1 2 CV dd 2 + 1 2 CV dd 2 = CV dd 2 Da queste considerazioni possiamo concludere che il consumo di potenza 17

Anteprima della Tesi di Francesco Gallo

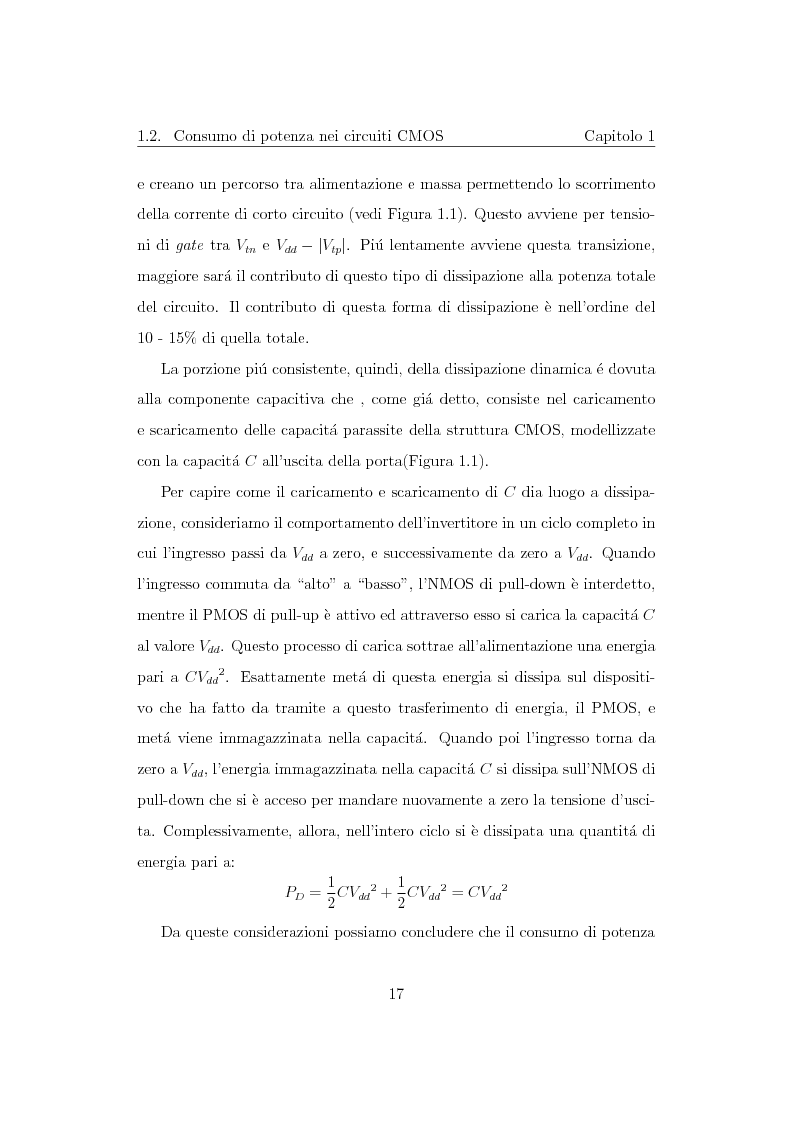

Anteprima della tesi: Progettazione di un moltiplicatore binario veloce a basso consumo di potenza, Pagina 8

Tesi di Laurea

Facoltà: Ingegneria

Autore: Francesco Gallo Contatta »

Composta da 106 pagine.



Questa tesi ha raggiunto 1450 click dal 20/03/2004.



Consultata integralmente una volta.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
