Progettazione VLSI di un coprocessore matematico per sistemi embedded

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

Capitolo 1 : Il Microprocessore LEON pag. 4 AMBA AHB: interconette il processor core (integer unit e i controllori della cache) al controllore della memoria, all’APB bridge e ad eventuali altre unità a cui sono richieste alte prestazioni. Il processore è l’unico master sul bus mentre ci sono due slave: il controllore della memoria e l’APB bridge. L’AMBA AHB è in grado di connettere fino a 16 unità master e un numero elevato di unità slave. AMBA APB: interconette l’AMBA AHB con le unità periferiche attraverso l’APB bridge. Le unità periferiche connesse all’APB sono: il controllore delle interruzioni, il timer, 2 unità uart e la I/O port. L’APB bridge è connesso all’AHB come unità slave, mentre è l’unica unità master per l’AMBA APB bus. 1.3.a Bus AHB Permette di realizzare trasferimenti dati ad alta velocità e consente: • trasferimenti burst; • transizioni split; • handover tra i master presenti sul bus in un unico ciclo; • operazioni su un unico fronte di clock; • implementazione non tristate; • trasferimenti dati fino a 128 bit. Tipicamente il sistema AMBA AHB è costituito da: • AHB master: il master è capace di iniziare un’operazione di lettura o scrittura fornendo un indirizzo e informazioni di controllo. Ad ogni istante un solo master è abilitato ad utilizzare il bus. (figura 1.3) • AHB slave: lo slave risponde ad un’operazione di lettura o scrittura effettuata in un dato range nello spazio di indirizzamento. Segnala al master attivo il successo, il fallimento o un’operazione di attesa (waiting) del trasferimento dati richiesto.(figura 1.4).

Anteprima della Tesi di Giorgio Filippi

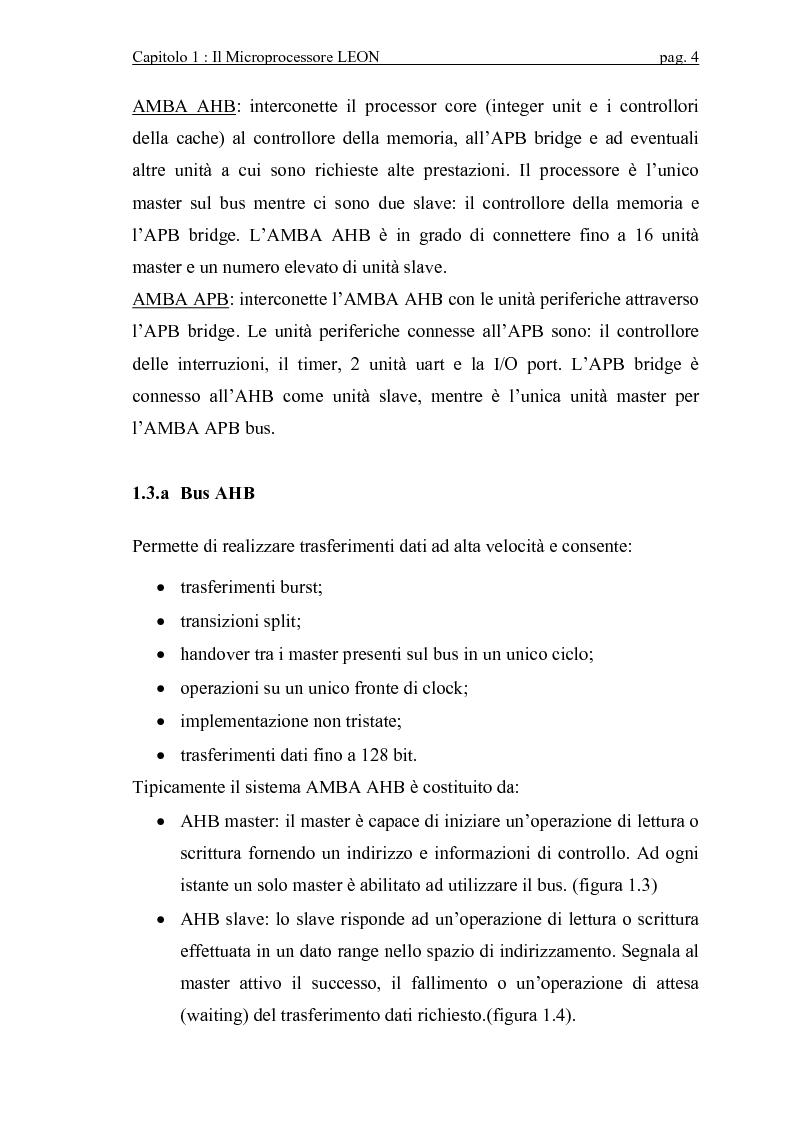

Anteprima della tesi: Progettazione VLSI di un coprocessore matematico per sistemi embedded, Pagina 8

Tesi di Laurea

Facoltà: Ingegneria

Autore: Giorgio Filippi Contatta »

Composta da 218 pagine.



Questa tesi ha raggiunto 1337 click dal 11/10/2004.



Consultata integralmente una volta.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
