Analisi dell'avvio del TCP su canali satellitari a larga banda

 8

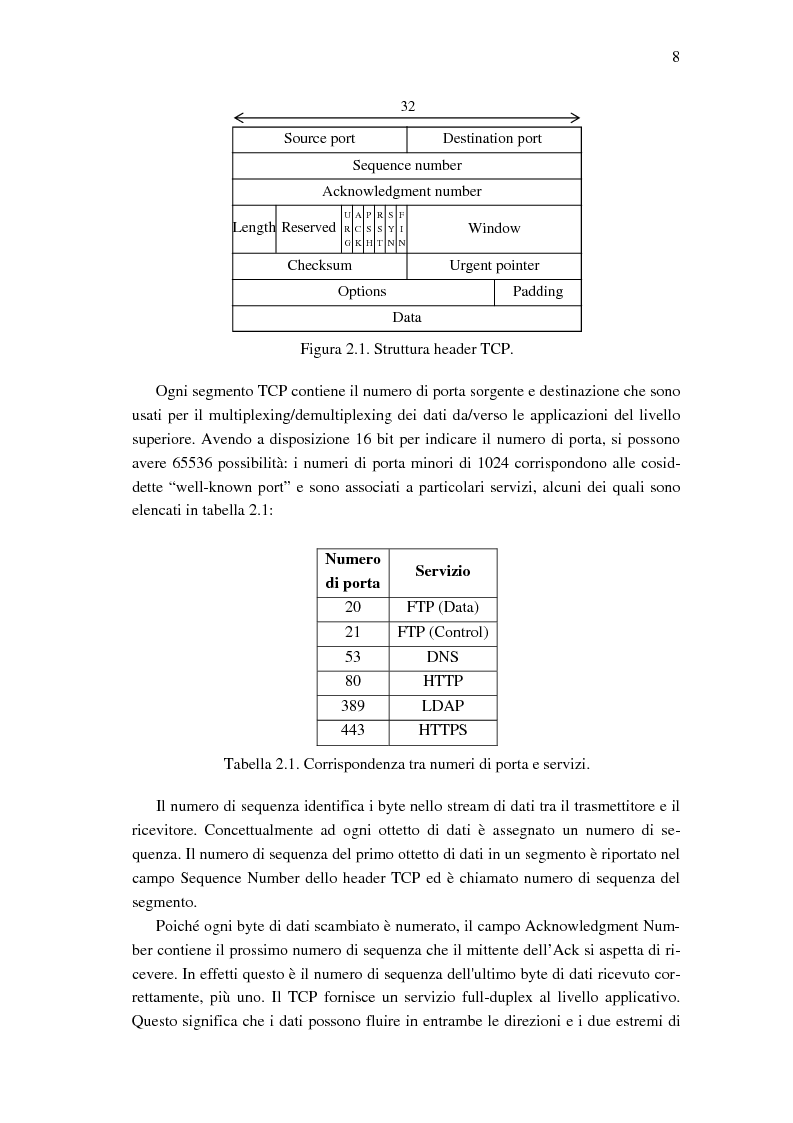

Figura 2.1. Struttura header TCP.

Ogni segmento TCP contiene il numero di porta sorgente e destinazione che sono
usati per il multiplexing/demultiplexing dei dati da/verso le applicazioni del livello
superiore. Avendo a disposizione 16 bit per indicare il numero di porta, si possono
avere 65536 possibilità: i numeri di porta minori di 1024 corrispondono alle cosid-
dette “well-known port” e sono associati a particolari servizi, alcuni dei quali sono
elencati in tabella 2.1:


Numero
di porta
Servizio
20 FTP (Data)
21 FTP (Control)
53 DNS
80 HTTP
389 LDAP
443 HTTPS

Tabella 2.1. Corrispondenza tra numeri di porta e servizi.

Il numero di sequenza identifica i byte nello stream di dati tra il trasmettitore e il
ricevitore. Concettualmente ad ogni ottetto di dati è assegnato un numero di se-
quenza. Il numero di sequenza del primo ottetto di dati in un segmento è riportato nel
campo Sequence Number dello header TCP ed è chiamato numero di sequenza del
segmento.
Poiché ogni byte di dati scambiato è numerato, il campo Acknowledgment Num-
ber contiene il prossimo numero di sequenza che il mittente dell’Ack si aspetta di ri-
cevere. In effetti questo è il numero di sequenza dell'ultimo byte di dati ricevuto cor-
rettamente, più uno. Il TCP fornisce un servizio full-duplex al livello applicativo.
Questo significa che i dati possono fluire in entrambe le direzioni e i due estremi di
Source port Destination port
Sequence number
Acknowledgment number
32
Window
Length Reserved
U
R
G
A
C
K
P
S
H
R
S
T
F
I
N
S
Y
N
Checksum Urgent pointer
Options Padding
Data
