Bilancia estensimetrica sull'ala anteriore di una vettura di Formula 3

 9
Deformazioni


1.4.3 Il Rilevamento Estensimetrico

Il carico aerodinamico sopra visto si trasmette alla vettura mediante due supporti
realizzati in lega d’alluminio (precisamente ERGAL 7075). Per effetto di tale
carico, i supporti stessi si deformano in funzione della forza applicata. Misurando
perciò queste deformazioni, mediante l’impiego di un’apposita sonda non intrusiva
a variazione resistiva (detta “estensimetro”), è possibile risalire, a “ritroso”, ai
carichi originali, dopo un’apposita taratura diretta.


1.5 LA FUNZIONE DI TRASDUZIONE

 Volendo determinare i parametri che definiscono la risultante del carico
aerodinamico, a partire dalle deformazioni rilevate dagli estensimetri, è necessario
determinare il legame o la relazione algebrica che intercorre tra i dati d’ingresso (le
deformazioni) e quelli d’uscita (i parametri del carico). L’insieme di tali relazioni
prende il nome convenzionale di “Funzione di Trasduzione” (vedi figura 1-3). La
ricerca di tale funzione rappresenta, appunto, il fine ultimo di questa tesi.




    INGRESSO      USCITA

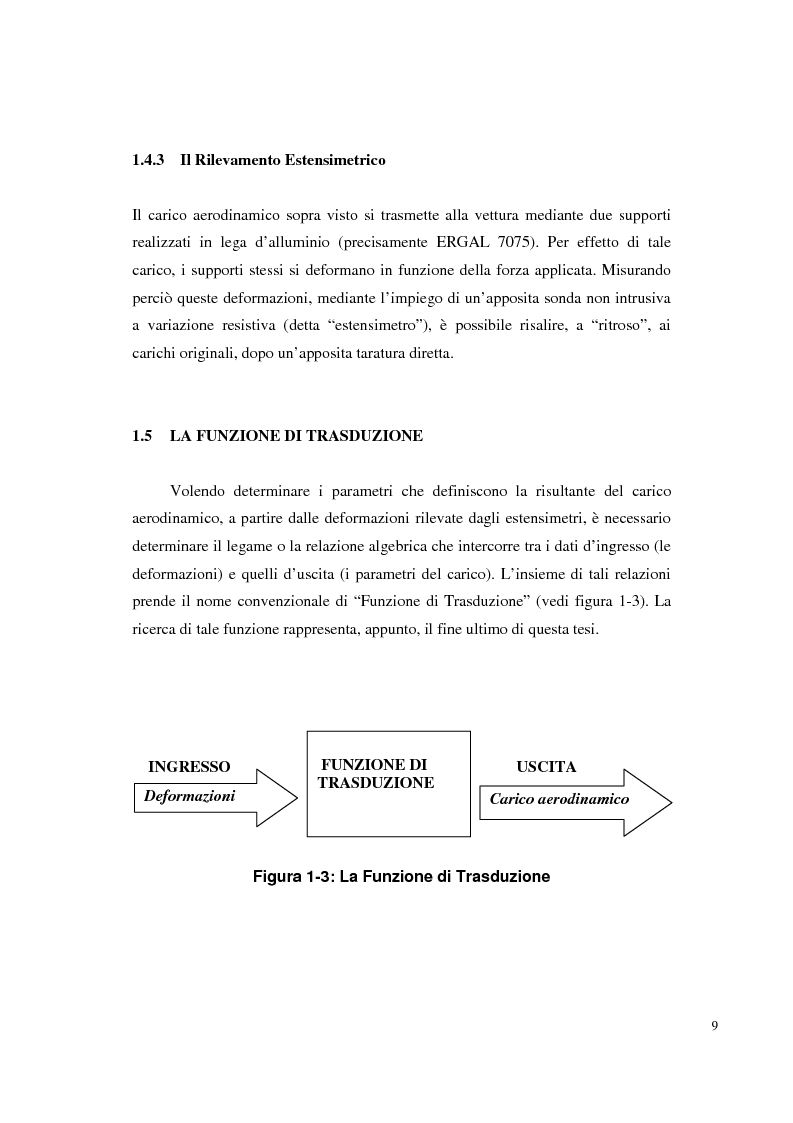

Figura 1-3: La Funzione di Trasduzione

 FUNZIONE DI
TRASDUZIONE

Carico aerodinamico
