Caratterizzazione sperimentale degli effetti indotti da correnti impulsive su linee multiconduttore

Gratis La preview di questa tesi è scaricabile gratuitamente in formato PDF.
Per scaricare il file PDF è necessario essere iscritto a Tesionline. L'iscrizione non comporta alcun costo: effettua il Login o Registrati.

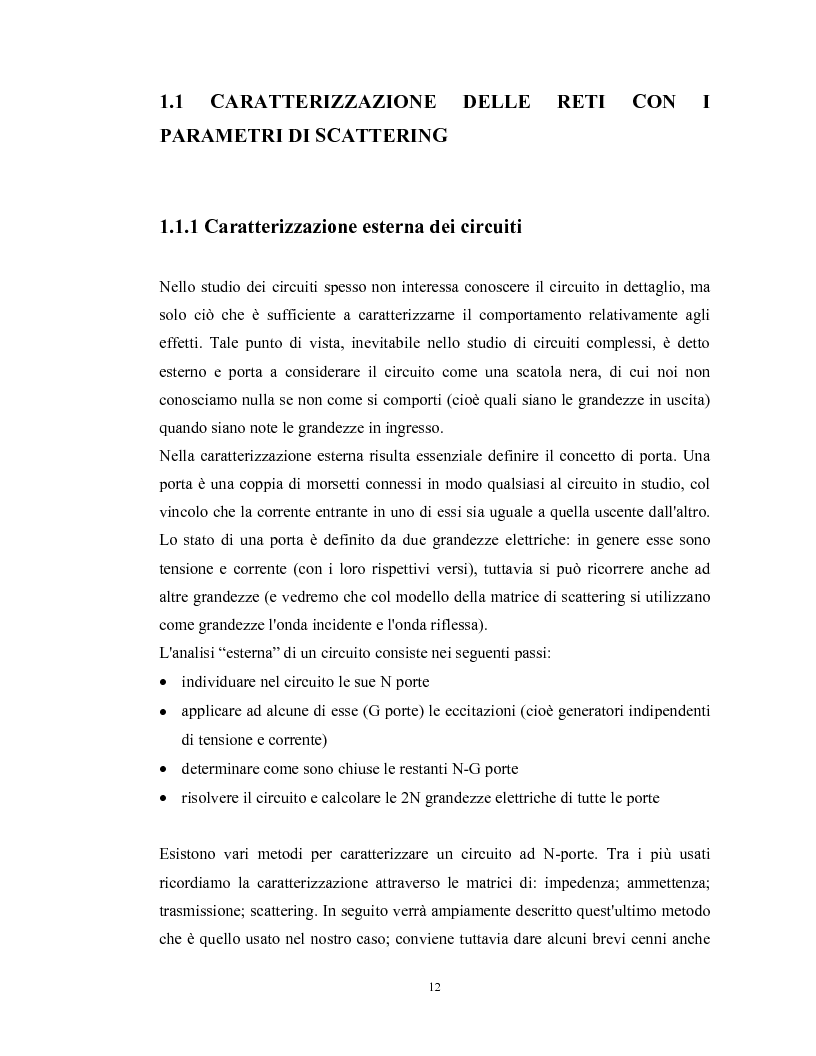

Anteprima della tesi: Caratterizzazione sperimentale degli effetti indotti da correnti impulsive su linee multiconduttore, Pagina 7
 12
1.1 CARATTERIZZAZIONE DELLE RETI CON I
PARAMETRI DI SCATTERING


1.1.1 Caratterizzazione esterna dei circuiti

Nello studio dei circuiti spesso non interessa conoscere il circuito in dettaglio, ma
solo ciò che è sufficiente a caratterizzarne il comportamento relativamente agli
effetti. Tale punto di vista, inevitabile nello studio di circuiti complessi, è detto
esterno e porta a considerare il circuito come una scatola nera, di cui noi non
conosciamo nulla se non come si comporti (cioè quali siano le grandezze in uscita)
quando siano note le grandezze in ingresso.
Nella caratterizzazione esterna risulta essenziale definire il concetto di porta. Una
porta è una coppia di morsetti connessi in modo qualsiasi al circuito in studio, col
vincolo che la corrente entrante in uno di essi sia uguale a quella uscente dall'altro.
Lo stato di una porta è definito da due grandezze elettriche: in genere esse sono
tensione e corrente (con i loro rispettivi versi), tuttavia si può ricorrere anche ad
altre grandezze (e vedremo che col modello della matrice di scattering si utilizzano
come grandezze l'onda incidente e l'onda riflessa).
L'analisi “esterna” di un circuito consiste nei seguenti passi:
• individuare nel circuito le sue N porte
• applicare ad alcune di esse (G porte) le eccitazioni (cioè generatori indipendenti
di tensione e corrente)
• determinare come sono chiuse le restanti N-G porte
• risolvere il circuito e calcolare le 2N grandezze elettriche di tutte le porte

Esistono vari metodi per caratterizzare un circuito ad N-porte. Tra i più usati
ricordiamo la caratterizzazione attraverso le matrici di: impedenza; ammettenza;
trasmissione; scattering. In seguito verrà ampiamente descritto quest'ultimo metodo
che è quello usato nel nostro caso; conviene tuttavia dare alcuni brevi cenni anche
Sitografia automatica

Non sei sicuro di avere citato tutte le fonti?
Evita il plagio! Grazie all'elenco dei link rilevati puoi controllare di aver fatto un buon lavoro

Preview dalla tesi:

Caratterizzazione sperimentale degli effetti indotti da correnti impulsive su linee multiconduttore

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Sergio Di Michele
  Tipo: Tesi di Laurea
  Anno: 1998-99
  Università: Università degli Studi di Roma La Sapienza
  Facoltà: Ingegneria
  Corso: Ingegneria Elettrica
  Relatore: Marcello D'amore
  Lingua: Italiano
  Num. pagine: 139
