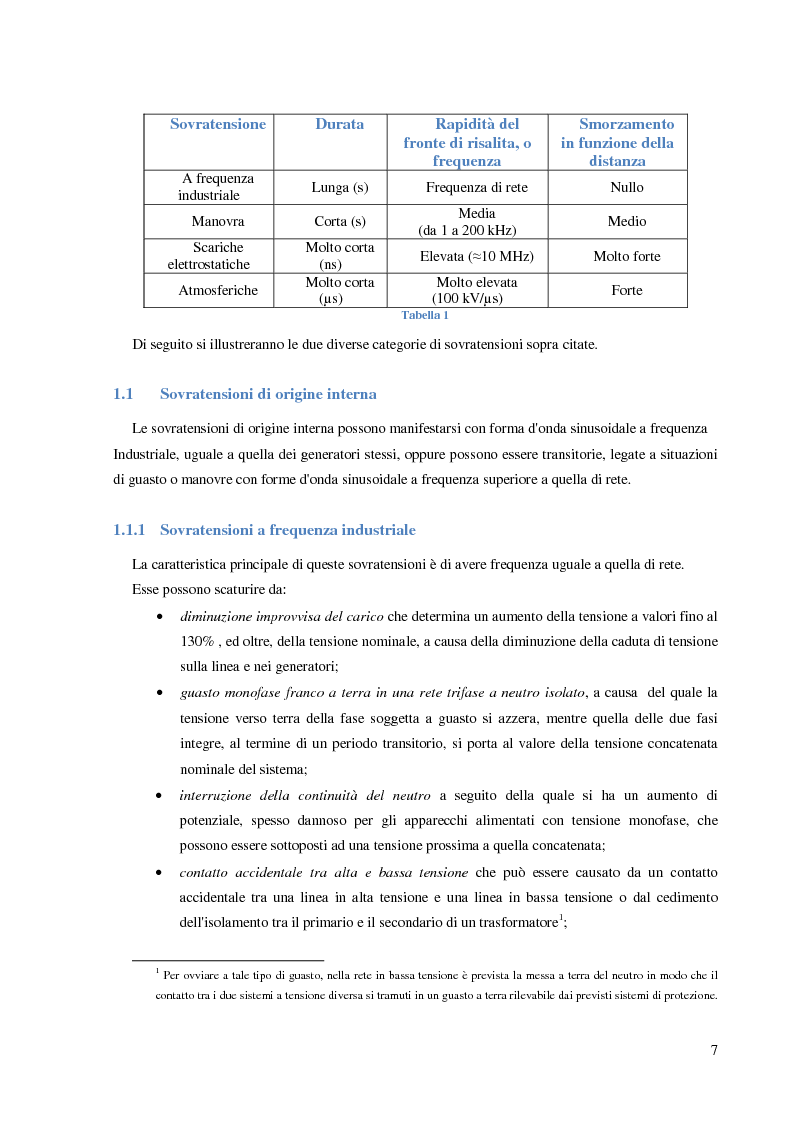

Anteprima della tesi: Protezione dalle sovratensioni: analisi, scelta e dimensionamento degli SPD, Pagina 3
7

Sovratensione Durata Rapidità del
fronte di risalita, o
frequenza
Smorzamento
in funzione della
distanza
A frequenza
industriale
Lunga (s) Frequenza di rete Nullo
Manovra Corta (s) Media
(da 1 a 200 kHz) Medio
Scariche
elettrostatiche
Molto corta
(ns)
Elevata (≈10 MHz) Molto forte
Atmosferiche Molto corta
(µs)
Molto elevata
(100 kV/µs) Forte
Tabella 1
Di seguito si illustreranno le due diverse categorie di sovratensioni sopra citate.
1.1 Sovratensioni di origine interna
Le sovratensioni di origine interna possono manifestarsi con forma d'onda sinusoidale a frequenza
Industriale, uguale a quella dei generatori stessi, oppure possono essere transitorie, legate a situazioni
di guasto o manovre con forme d'onda sinusoidale a frequenza superiore a quella di rete.
1.1.1 Sovratensioni a frequenza industriale
La caratteristica principale di queste sovratensioni è di avere frequenza uguale a quella di rete.
Esse possono scaturire da:
 diminuzione improvvisa del carico che determina un aumento della tensione a valori fino al
130% , ed oltre, della tensione nominale, a causa della diminuzione della caduta di tensione
sulla linea e nei generatori;
 guasto monofase franco a terra in una rete trifase a neutro isolato, a causa  del quale la
tensione verso terra della fase soggetta a guasto si azzera, mentre quella delle due fasi
integre, al termine di un periodo transitorio, si porta al valore della tensione concatenata
nominale del sistema;
 interruzione della continuità del neutro a seguito della quale si ha un aumento di
potenziale, spesso dannoso per gli apparecchi alimentati con tensione monofase, che
possono essere sottoposti ad una tensione prossima a quella concatenata;
 contatto accidentale tra alta e bassa tensione che può essere causato da un contatto
accidentale tra una linea in alta tensione e una linea in bassa tensione o dal cedimento
dell'isolamento tra il primario e il secondario di un trasformatore1;

1
 Per ovviare a tale tipo di guasto, nella rete in bassa tensione è prevista la messa a terra del neutro in modo che il
contatto tra i due sistemi a tensione diversa si tramuti in un guasto a terra rilevabile dai previsti sistemi di protezione.

Preview dalla tesi:

Protezione dalle sovratensioni: analisi, scelta e dimensionamento degli SPD

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Pierluca Russotto
  Tipo: Laurea liv.I
  Anno: 2008-09
  Università: Università degli Studi di Palermo
  Facoltà: Ingegneria
  Corso: Ingegneria elettrica
  Relatore: Luigi Dusonchet
  Lingua: Italiano
  Num. pagine: 110
