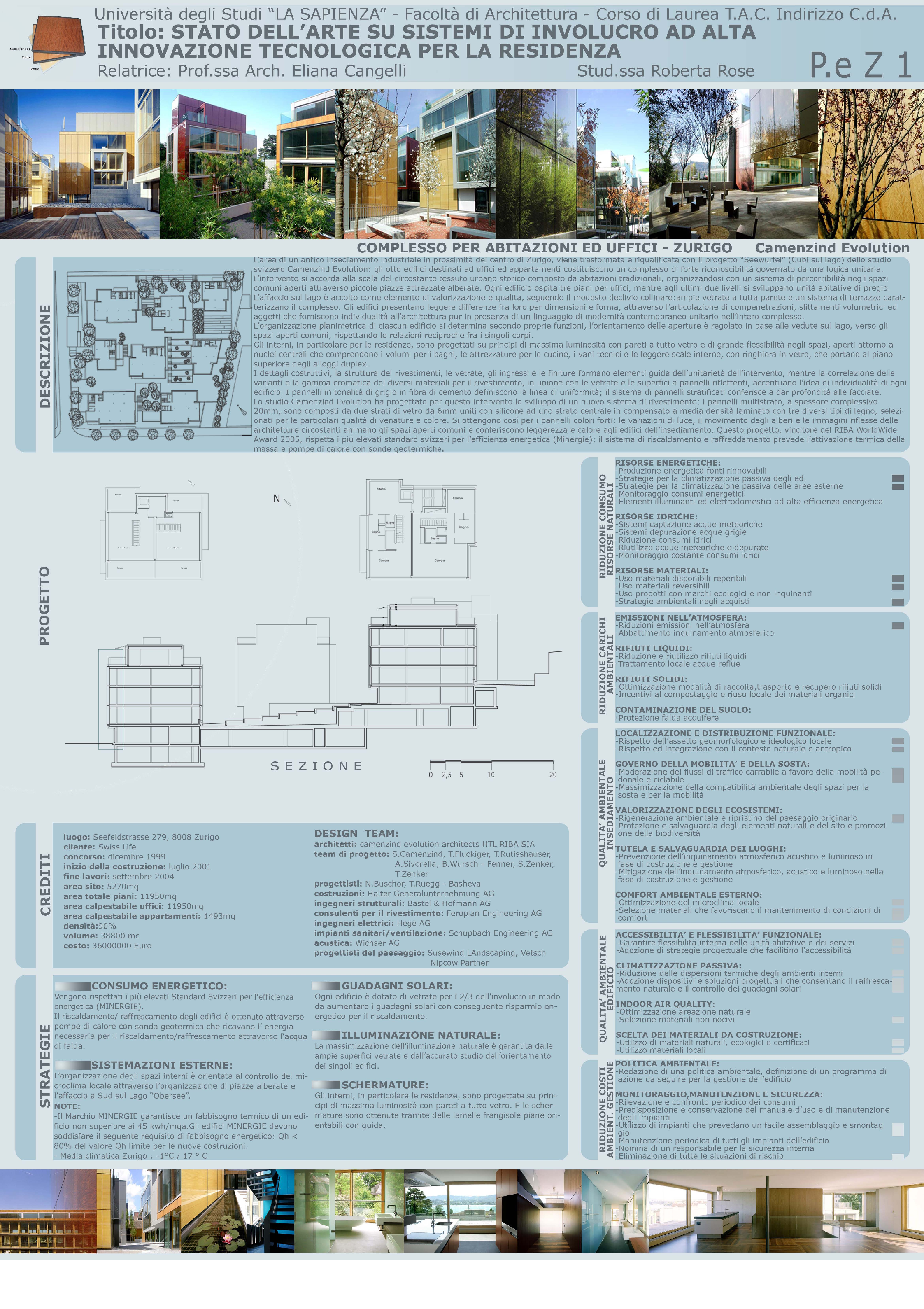

Anteprima della tesi: Stato dell'arte dei sistemi di involucro ad alta innovazione tecnologica per la residenza., Pagina 1
o
l­
I­
W
~
O
D::
c.
~
I­
~
C
W
D::
U
Università degli Studi "LA SAPIENZA" - Facoltà di Architettura - Corso di Laurea T.A.C. Indirizzo C.d.A.
Titolo: STATO DELL'ARTE SU SISTEMI DI INVOLUCRO AD ALTA
INNOVAZIONE TECNOLOGICA PER LA RESIDENZA
P.e Z 1
Relatrice: Prof.ssa Arch. Eliana Cangelli Stud.ssa Roberta Rose
COMPLESSO PER ABITAZIONI ED UFFICI - ZURIGO Camenzind Evolution
L'area di un antico insediamento industriale in prossimità del centro di Zurigo, viene trasformata e riqualificata con il progetto "Seewurfel" (Cubi sul lago) dello studio
svizzero Camenzind Evolution: gli otto edifici destinati ad uffici ed appartamenti costituiscono un complesso di forte riconoscibilità governato da una logica unitaria.
L'intervento si accorda alla scala del circostante tessuto urbano storico composto da abitazioni tradizionali, organizzandosi con un sistema di percorribilità negli spazi
comuni aperti attraverso piccole piazze attrezzate alberate. Ogni edificio ospita tre piani per uffici, mentre agli ultimi due livelli si sviluppano unità abitative di pregio.
L'affaccio sul lago è accolto come elemento di valorizzazione e qualità, seguendo il modesto declivio collinare:ampie vetrate a tutta parete e un sistema di terrazze carat­
terizzano il complesso. Gli edifici presentano leggere differenze fra loro per dimensioni e forma, attraverso l'articolazione di compenetrazioni, slittamenti volumetrici ed
aggetti che forniscono individualità all'architettura pur in presenza di un linguaggio di modernità contemporaneo unitario nell'intero complesso.
L'organizzazione planimetrica di ciascun edificio si determina secondo proprie funzioni, l'orientamento delle aperture è regolato in base alle vedute sul lago, verso gli
spazi aperti comuni, rispettando le relazioni reciproche fra i singoli corpi.
Gli interni, in particolare per le residenze, sono progettati su principi di massima luminosità con pareti a tutto vetro e di grande flessibilità negli spazi, aperti attorno a
nuclei centrali che comprendono i volumi per i bagni, le attrezzature per le cucine, i vani tecnici e le leggere scale interne, con ringhiera in vetro, che portano al piano
superiore degli alloggi duplex.
I dettagli costruttivi, la struttura del rivestimenti, le vetrate, gli ingressi e le finiture formano elementi guida dell'unitarietà dell'intervento, mentre la correlazione delle
varianti e la gamma cromatica dei diversi materiali per il rivestimento, in unione con le vetrate e le superfici a pannelli riflettenti, accentuano l'idea di individualità di ogni
edificio. I pannelli in tonalità di grigio in fibra di cemento definiscono la linea di uniformità; il sistema di pannelli stratificati conferisce a dar profondità alle facciate.
Lo studio Camenzind Evolution ha progettato per questo intervento lo sviluppo di un nuovo sistema di rivestimento: i pannelli multistrato, a spessore complessivo
20mm, sono composti da due strati di vetro da 6mm uniti con silicone ad uno strato centrale in compensato a media densità laminato con tre diversi tipi di legno, selezi­
onati per le particolari qualità di venature e colore. Si ottengono così per i pannelli colori forti: le variazioni di luce, il movimento degli alberi e le immagini riflesse delle
~"""I architetture circostanti animano gli spazi aperti comuni e conferiscono leggerezza e calore agli edifici dell'insediamento. Questo progetto, vincitore del RIBA WorldWide
Award 2005, rispetta i più elevati standard svizzeri per l'efficienza energetica (Minergie); il sistema di riscaldamento e raffreddamento prevede l'attivazione termica della
massa e pompe di calore con sonde geotermiche.
I
-,- -,-
-
I
I-- -
-
I
I I
r--
I
I
-
I
L-
I:.
DD
I
D II III ID
O DI
Il Il ICII I
,
r
5 E Z I o N E I I I I I
luogo: Seefeldstrasse 279, 8008 Zurigo
cliente: Swiss Life
concorso: dicembre 1999
inizio della costruzione: luglio 2001
fine lavori: settembre 2004
area sito: 5270mq
area totale piani: 11950mq
area calpestabile uffici: 11950mq
area calpestabile appartamenti: 1493mq
densità:90%
volume: 38800 mc
costo: 36000000 Euro
NSUMO ENERGETICO:
Vengono rispettati i più elevati Standard Svizzeri per l'efficienza
energetica (MINERGIE).
o 2,5 5 lO 20
DESIGN TEAM:
architetti: camenzind evolution architects HTL RIBA SIA
team di progetto: S.Camenzind, T.Fluckiger, T. Rutisshauser,
A.Sivorella, B.Wursch - Fenner, S.Zenker,
T.Zenker
progettisti: N.Buschor, T. Ruegg - Basheva
costruzioni: Halter Generalunternehmung AG
ingegneri strutturali: Bastel & Hofmann AG
consulenti per il rivestimento: Feroplan Engineering AG
ingegneri elettrici: Hege AG
impianti sanitari/ventilazione: Schupbach Engineering AG
acustica: Wichser AG
progettisti del paesaggio: Susewind LAndscaping, Vetsch
Nipcow Partner
GUADAGNI SOLARI:
RISORSE ENERGETICHE:
-Produzione energetica fonti rinnovabili
O -Strategie per la climatizzazione passiva degli ed.
~:: -Strategie per la climatizzazione passiva delle aree esterne
:::) < -Monitoraggio consumi energetici
~cr:: -Elementi illuminanti ed elettrodomestici ad alta efficienza energetica
8~ RISORSE IDRICHE:
w ~ -Sistemi captazione acque meteoriche
Z w -Sistemi depurazione acque grigie
0(1) -Riduzione consumi idrici
~cr:: -Riutilizzo acque meteoriche e depurate
:::)0 -Monitoraggio costante consumi idrici
c (I)
1-4;! RISORSE MATERIALI:
cr:: -Uso materiali disponibili reperibili
-Uso materiali reversibili
-Uso prodotti con marchi ecologici e non inquinanti
-Strategie ambientali negli acquisti
1-4 EMISSIONI NELL'ATMOSFERA:
l: -Riduzioni emissioni nell'atmosfera
~1-4 -Abbattimento inquinamento atmosferico
cr::..J
«RIFIUTI LIQUIDI:
U~ -Riduzione e riutilizzo rifiuti liquidi
Ww -Trattamento locale acque reflue
ZI-4
8a::1 RIFIUTI SOLIDI:
N~ -Ottimizzazione modalità di raccolta, trasporto e recupero rifiuti solidi
5 -Incentivi al compostaggio e riuso locale dei materiali organici
;! CONTAMINAZIONE DEL SUOLO:
-Protezione falda acquifere
LOCALIZZAZIONE E DISTRIBUZIONE FUNZIONALE:
-Rispetto dell'assetto geomorfologico e ideologico locale
-Rispetto ed integrazione con il contesto naturale e antropico
w GOVERNO DELLA MOBILITA' E DELLA SOSTA:
Ci! -Moderazione dei flussi di traffico carrabile a favore della mobilità pe­
I-O donale e ciclabile
ffil- -Massimizzazione della compatibilità ambientale degli spazi per la
I-4ffi sosta e per la mobilità
~~ VALORIZZAZIONE DEGLI ECOSISTEMI:
<1-4 -Rigenerazione ambientale e ripristino del paesaggio originario
è:c~ -Protezione e salvaguardia degli elementi naturali e del sito e promozi
I- (I) one della biodiversità
I-4Z
Ci! 1-4 TUTELA E SALVAGUARDIA DEI LUOGHI:
:::) -Prevenzione dell'inquinamento atmosferico acustico e luminoso in
O' fase di costruzione e gestione
W
..J
<
I-
-Mitigazione dell'inquinamento atmosferico, acustico e luminoso nella
fase di costruzione e gestione
COMFORT AMBIENTALE ESTERNO:
-Ottimizzazione del microclima locale
-Selezione materiali che favoriscano il mantenimento di condizioni di
comfort
ACCESSIBILITA' E FLESSIBILITA' FUNZIONALE:
-Garantire flessibilità interna delle unità abitative e dei servizi
-Adozione di strategie progettuale che facilitino l'accessibilità
ffi CLIMATIZZAZIONE PASSIVA:
-
-
-
-
-
-
-
-
1-48 -Riduzione delle dispersioni termiche degli ambienti interni
~U -Adozione dispositivi e soluzioni progettuali che consentano il raffresca­
<~ mento naturale e il controllo dei guadagni solari
1-4
è:c~ INDOOR AIR QUALITY:
Il riscaldamento/ raffrescamento degli edifici è ottenuto attraverso
W pompe di calore con sonda geotermica che ricavano l'energia
Ogni edificio è dotato di vetrate per i 2/3 dell'involucro in modo
da aumentare i guadagni solari con conseguente risparmio en­
ergetico per il riscaldamento.
ILLUMINAZIONE NATURALE:
t:; -Ottimizzazione areazione naturale
..J -Selezione materiali non nocivi
<
:::)
SCELTA DEI MATERIALI DA COSTRUZIONE:
-Utilizzo di materiali naturali, ecologici e certificati
~ necessaria per il riscaldamento/raffrescamento attraverso l'acqua
~ di falda.
W
I- ISTEMAZIONI ESTERNE:
cC L'organizzazione degli spazi interni è orientata al controllo del mi­
a:: crodima locale attraverso l'organizzazione di piazze alberate e
I- l'affaccio a Sud sul Lago "Obersee".
ti) NOTE:
-II Marchio MINERGIE garantisce un fabbisogno termico di un edi­
ficio non superiore ai 45 kwh/mqa.Gli edifici MINERGIE devono
soddisfare il seguente requisito di fabbisogno energetico: Qh <
80% del valore Qh limite per le nuove costruzioni.
- Media climatica Zurigo : -1°C / 17 ° C
La massimizzazione dell'illuminazione naturale è garantita dalle
ampie superfici vetrate e dall'accurato studio dell'orientamento
dei singoli edifici.
SCHERMATURE:
Gli interni, in particolare le residenze, sono progettate su prin­
cipi di massima luminosità con pareti a tutto vetro. E le scher­
mature sono ottenute tramite delle lamelle frangisole piane ori­
entabili con guida.
O'
-Utilizzo materiali locali
w POLITICA AMBIENTALE:
~Z -Redazione di una politica ambientale, definizione di un programma di
(1)8 azione da seguire per la gestione dell'edificio
01-
U(I) MONITORAGGIO,MANUTENZIONE E SICUREZZA:
WW -Rilevazione e confronto periodico dei consumi
~~ -Predisposizione e conservazione del manuale d'uso e di manutenzione
1-41- degli impianti
NZ -Utilizzo di impianti che prevedano un facile assemblaggio e smontag
:::)~ gio
Sa::I-Manutenzione periodica di tutti gli impianti dell'edificio
cr::~ -Nomina di un responsabile per la sicurezza interna
< -Eliminazione di tutte le situazioni di rischio
LIBRI: Lloyd Jones, "ATLANTE DI BIOARCHITETTURA", Utet 2000; AA.W. , "ATLANTE DEL VETRO", Utet 2000; Julius, Herzog, Volz, "ATLANTE DEL LEGNO", Utet 2000; Herzog, Krippner, Lang, "ATLANTE DELLE
FACCIATE",Utet 2004; B.Richards, "MATERIALI IN ARCHITETTURA: VETRO", Logos 2006
RIVISTE: "AREA,QUADERNI DI" - supplemento di AREA n064, "La pelle degli edifici:sistemi di riferimento in facciata"; "MATERIA", n041, "Architetture in vetro", maggio/agosto 2003; "THE PLAN", nOOll, settembre 2005
SITI: www.camenzindevolution.com/; www.worldarchitecturenews.com/; www.architecture.com/; www.riba.org/; www. world-architects.com/;
