Skip to content

Modellazione della corrosione in piombo fluente dell'acciaio T91 rivestito

Estratto della Tesi di Matteo Lanfranchi

Mostra/Nascondi contenuto.

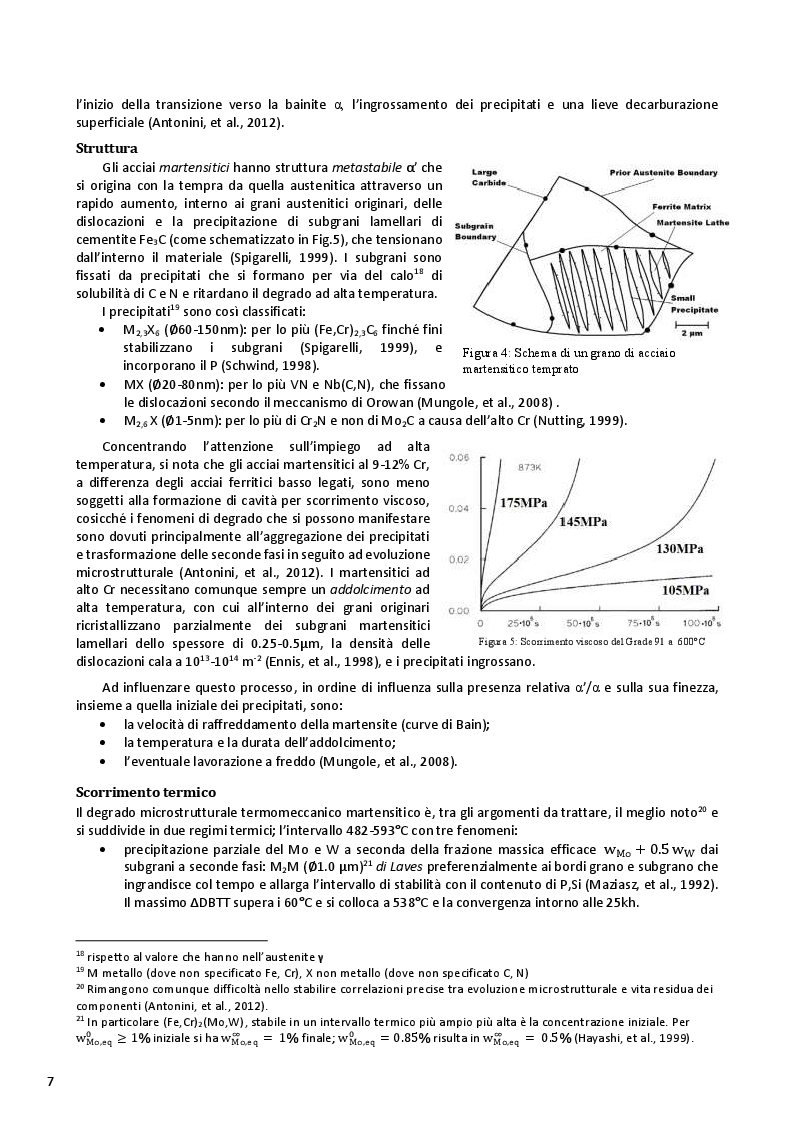

7 l’inizio della transizione verso la bainite α, l’ingrossamento dei precipitati e una lieve decarburazione superficiale (Antonini, et al., 2012). Struttura Gli acciai martensitici hanno struttura metastabile α’ che si origina con la tempra da quella austenitica attraverso un rapido aumento, interno ai grani austenitici originari, delle dislocazioni e la precipitazione di subgrani lamellari di cementite Fe 3C (come schematizzato in Fig.5), che tensionano dall’interno il materiale (Spigarelli, 1999). I subgrani sono fissati da precipitati che si formano per via del calo 18 di solubilità di C e N e ritardano il degrado ad alta temperatura. I precipitati 19 sono così classificati:  M 2,3X 6 (∅60-150nm): per lo più (Fe,Cr) 2,3C 6 finché fini stabilizzano i subgrani (Spigarelli, 1999), e incorporano il P (Schwind, 1998).  MX (∅20-80nm): per lo più VN e Nb(C,N), che fissano le dislocazioni secondo il meccanismo di Orowan (Mungole, et al., 2008) .  M 2,6 X (∅1-5nm): per lo più di Cr 2N e non di Mo 2C a causa dell’alto Cr (Nutting, 1999). Concentrando l’attenzione sull’impiego ad alta temperatura, si nota che gli acciai martensitici al 9-12% Cr, a differenza degli acciai ferritici basso legati, sono meno soggetti alla formazione di cavità per scorrimento viscoso, cosicché i fenomeni di degrado che si possono manifestare sono dovuti principalmente all’aggregazione dei precipitati e trasformazione delle seconde fasi in seguito ad evoluzione microstrutturale (Antonini, et al., 2012). I martensitici ad alto Cr necessitano comunque sempre un addolcimento ad alta temperatura, con cui all’interno dei grani originari ricristallizzano parzialmente dei subgrani martensitici lamellari dello spessore di 0.25-0.5μm, la densità delle dislocazioni cala a 10 13 -10 14 m -2 (Ennis, et al., 1998), e i precipitati ingrossano. Ad influenzare questo processo, in ordine di influenza sulla presenza relativa α’/α e sulla sua finezza, insieme a quella iniziale dei precipitati, sono:  la velocità di raffreddamento della martensite (curve di Bain);  la temperatura e la durata dell’addolcimento;  l’eventuale lavorazione a freddo (Mungole, et al., 2008). Scorrimento termico Il degrado microstrutturale termomeccanico martensitico è, tra gli argomenti da trattare, il meglio noto 20 e si suddivide in due regimi termici; l’intervallo 482-593°C con tre fenomeni:  precipitazione parziale del Mo e W a seconda della frazione massica efficace w Mo +0.5 w W dai subgrani a seconde fasi: M 2M (∅1.0 μm) 21 di Laves preferenzialmente ai bordi grano e subgrano che ingrandisce col tempo e allarga l’intervallo di stabilità con il contenuto di P,Si (Maziasz, et al., 1992). Il massimo ΔDBTT supera i 60°C e si colloca a 538°C e la convergenza intorno alle 25kh. 18 rispetto al valore che hanno nell’austenite γ 19 M metallo (dove non specificato Fe, Cr), X non metallo (dove non specificato C, N) 20 Rimangono comunque difficoltà nello stabilire correlazioni precise tra evoluzione microstrutturale e vita residua dei componenti (Antonini, et al., 2012). 21 In particolare (Fe,Cr)2(Mo,W), stabile in un intervallo termico più ampio più alta è la concentrazione iniziale. Per w Mo,eq 0 ≥1% iniziale si ha w Mo,eq ∞ = 1% finale; w Mo,eq 0 =0.85% risulta in w Mo,eq ∞ = 0.5% (Hayashi, et al., 1999). Figura 4: Schema di un grano di acciaio martensitico temprato Figura 5: Scorrimento viscoso del Grade 91 a 600°C
Estratto dalla tesi: Modellazione della corrosione in piombo fluente dell'acciaio T91 rivestito

Estratto dalla tesi:

Modellazione della corrosione in piombo fluente dell'acciaio T91 rivestito

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Matteo Lanfranchi
  Tipo: Laurea liv.I
  Anno: 2011-12
  Università: Università degli Studi di Bologna
  Facoltà: Ingegneria
  Corso: Ingegneria energetica
  Relatore: Lorella Ceschini
  Lingua: Italiano
  Num. pagine: 38

FAQ

Per consultare la tesi è necessario essere registrati e acquistare la consultazione integrale del file, al costo di 29,89€.
Il pagamento può essere effettuato tramite carta di credito/carta prepagata, PayPal, bonifico bancario, bollettino postale.
Confermato il pagamento si potrà consultare i file esclusivamente in formato .PDF accedendo alla propria Home Personale. Si potrà quindi procedere a salvare o stampare il file.
Maggiori informazioni
Ingiustamente snobbata durante le ricerche bibliografiche, una tesi di laurea si rivela decisamente utile:
  • perché affronta un singolo argomento in modo sintetico e specifico come altri testi non fanno;
  • perché è un lavoro originale che si basa su una ricerca bibliografica accurata;
  • perché, a differenza di altri materiali che puoi reperire online, una tesi di laurea è stata verificata da un docente universitario e dalla commissione in sede d'esame. La nostra redazione inoltre controlla prima della pubblicazione la completezza dei materiali e, dal 2009, anche l'originalità della tesi attraverso il software antiplagio Compilatio.net.
  • L'utilizzo della consultazione integrale della tesi da parte dell'Utente che ne acquista il diritto è da considerarsi esclusivamente privato.
  • Nel caso in cui l'Utente volesse pubblicare o citare una tesi presente nel database del sito www.tesionline.it deve ottenere autorizzazione scritta dall'Autore della tesi stessa, il quale è unico detentore dei diritti.
  • L'Utente è l'unico ed esclusivo responsabile del materiale di cui acquista il diritto alla consultazione. Si impegna a non divulgare a mezzo stampa, editoria in genere, televisione, radio, Internet e/o qualsiasi altro mezzo divulgativo esistente o che venisse inventato, il contenuto della tesi che consulta o stralci della medesima. Verrà perseguito legalmente nel caso di riproduzione totale e/o parziale su qualsiasi mezzo e/o su qualsiasi supporto, nel caso di divulgazione nonché nel caso di ricavo economico derivante dallo sfruttamento del diritto acquisito.
  • L'Utente è a conoscenza che l'importo da lui pagato per la consultazione integrale della tesi prescelta è ripartito, a partire dalla seconda consultazione assoluta nell'anno in corso, al 50% tra l'Autore/i della tesi e Tesionline Srl, la società titolare del sito www.tesionline.it.
L'obiettivo di Tesionline è quello di rendere accessibile a una platea il più possibile vasta il patrimonio di cultura e conoscenza contenuto nelle tesi.
Per raggiungerlo, è fondamentale superare la barriera rappresentata dalla lingua. Ecco perché cerchiamo persone disponibili ad effettuare la traduzione delle tesi pubblicate nel nostro sito.
Scopri come funziona

DUBBI? Contattaci

Contatta la redazione a
[email protected]

Ci trovi su Skype (redazione_tesi)
dalle 9:00 alle 13:00

Oppure vieni a trovarci su

Parole chiave

corrosione
alfred
corrosione metallo liquido
acciaio martensitico
acciaio t91
grade 91
reattore piombo
lead fast reactor
liquid metal corrosion
reattori veloci

Non hai trovato quello che cercavi?


Abbiamo più di 45.000 Tesi di Laurea: cerca nel nostro database

Oppure consulta la sezione dedicata ad appunti universitari selezionati e pubblicati dalla nostra redazione

Ottimizza la tua ricerca:

  • individua con precisione le parole chiave specifiche della tua ricerca
  • elimina i termini non significativi (aggettivi, articoli, avverbi...)
  • se non hai risultati amplia la ricerca con termini via via più generici (ad esempio da "anziano oncologico" a "paziente oncologico")
  • utilizza la ricerca avanzata
  • utilizza gli operatori booleani (and, or, "")

Idee per la tesi?

Scopri le migliori tesi scelte da noi sugli argomenti recenti


Come si scrive una tesi di laurea?


A quale cattedra chiedere la tesi? Quale sarà il docente più disponibile? Quale l'argomento più interessante per me? ...e quale quello più interessante per il mondo del lavoro?

Scarica gratuitamente la nostra guida "Come si scrive una tesi di laurea" e iscriviti alla newsletter per ricevere consigli e materiale utile.


La tesi l'ho già scritta,
ora cosa ne faccio?


La tua tesi ti ha aiutato ad ottenere quel sudato titolo di studio, ma può darti molto di più: ti differenzia dai tuoi colleghi universitari, mostra i tuoi interessi ed è un lavoro di ricerca unico, che può essere utile anche ad altri.

Il nostro consiglio è di non sprecare tutto questo lavoro:

È ora di pubblicare la tesi
