Studi di rete e di affidabilità per l'ammodernamento della centrale termoelettrica della raffineria di Gela

Estratto della Tesi di Silvestro Danilo Tignino

Estratto dalla tesi: Studi di rete e di affidabilità per l'ammodernamento della centrale termoelettrica della raffineria di Gela

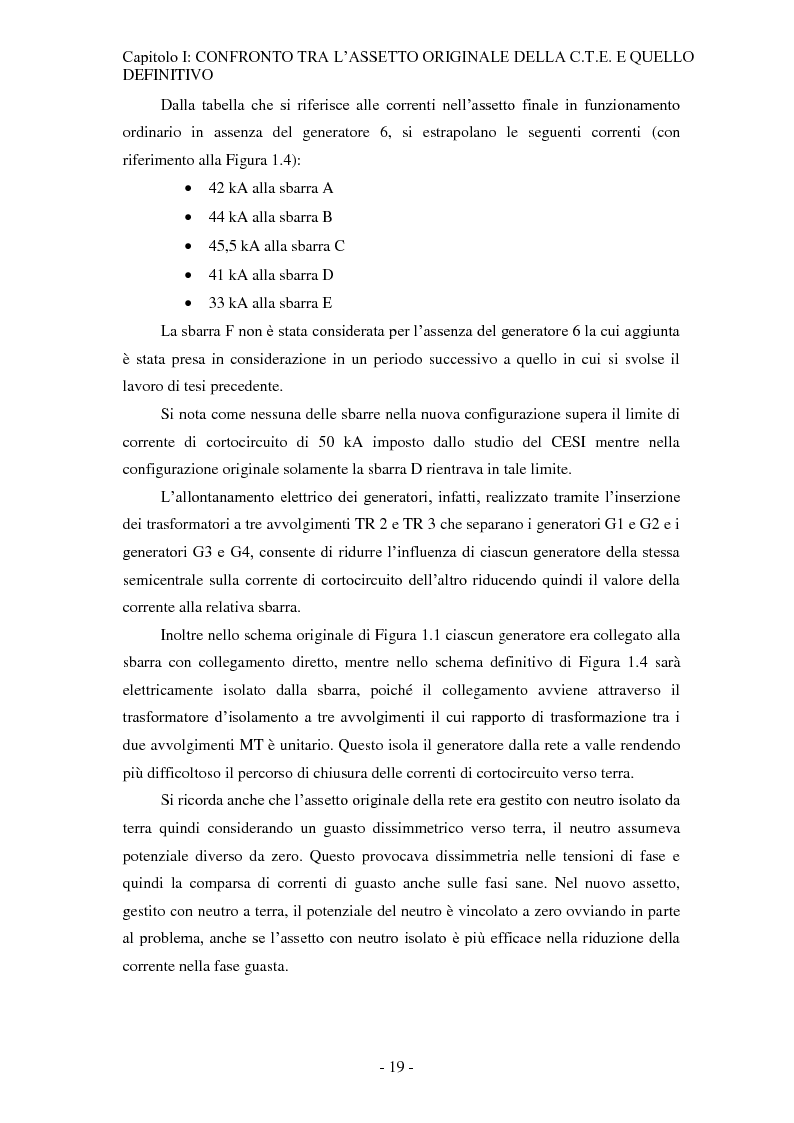

Capitolo I: CONFRONTO TRA L’ASSETTO ORIGINALE DELLA C.T.E. E QUELLO
DEFINITIVO
 - 19 -
Dalla tabella che si riferisce alle correnti nell’assetto finale in funzionamento
ordinario in assenza del generatore 6, si estrapolano le seguenti correnti (con
riferimento alla Figura 1.4):
 42 kA alla sbarra A
 44 kA alla sbarra B
 45,5 kA alla sbarra C
 41 kA alla sbarra D
 33 kA alla sbarra E
La sbarra F non è stata considerata per l’assenza del generatore 6 la cui aggiunta
è stata presa in considerazione in un periodo successivo a quello in cui si svolse il
lavoro di tesi precedente.
Si nota come nessuna delle sbarre nella nuova configurazione supera il limite di
corrente di cortocircuito di 50 kA imposto dallo studio del CESI mentre nella
configurazione originale solamente la sbarra D rientrava in tale limite.
L’allontanamento elettrico dei generatori, infatti, realizzato tramite l’inserzione
dei trasformatori a tre avvolgimenti TR 2 e TR 3 che separano i generatori G1 e G2 e i
generatori G3 e G4, consente di ridurre l’influenza di ciascun generatore della stessa
semicentrale sulla corrente di cortocircuito dell’altro riducendo quindi il valore della
corrente alla relativa sbarra.
Inoltre nello schema originale di Figura 1.1 ciascun generatore era collegato alla
sbarra con collegamento diretto, mentre nello schema definitivo di Figura 1.4 sarà
elettricamente isolato dalla sbarra, poiché il collegamento avviene attraverso il
trasformatore d’isolamento a tre avvolgimenti il cui rapporto di trasformazione tra i
due avvolgimenti MT è unitario. Questo isola il generatore dalla rete a valle rendendo
più difficoltoso il percorso di chiusura delle correnti di cortocircuito verso terra.
Si ricorda anche che l’assetto originale della rete era gestito con neutro isolato da
terra quindi considerando un guasto dissimmetrico verso terra, il neutro assumeva
potenziale diverso da zero. Questo provocava dissimmetria nelle tensioni di fase e
quindi la comparsa di correnti di guasto anche sulle fasi sane. Nel nuovo assetto,
gestito con neutro a terra, il potenziale del neutro è vincolato a zero ovviando in parte
al problema, anche se l’assetto con neutro isolato è più efficace nella riduzione della
corrente nella fase guasta.

Estratto dalla tesi:

Studi di rete e di affidabilità per l'ammodernamento della centrale termoelettrica della raffineria di Gela

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Silvestro Danilo Tignino
  Tipo: Laurea II ciclo (magistrale o specialistica)
  Anno: 2011-12
  Università: Università degli Studi di Catania
  Facoltà: Ingegneria
  Corso: Ingegneria elettrica
  Relatore: Giuseppe Marco Tina
  Lingua: Italiano
  Num. pagine: 314
