Progettazione di un banco di flussaggio automatico per teste di motori 4T

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

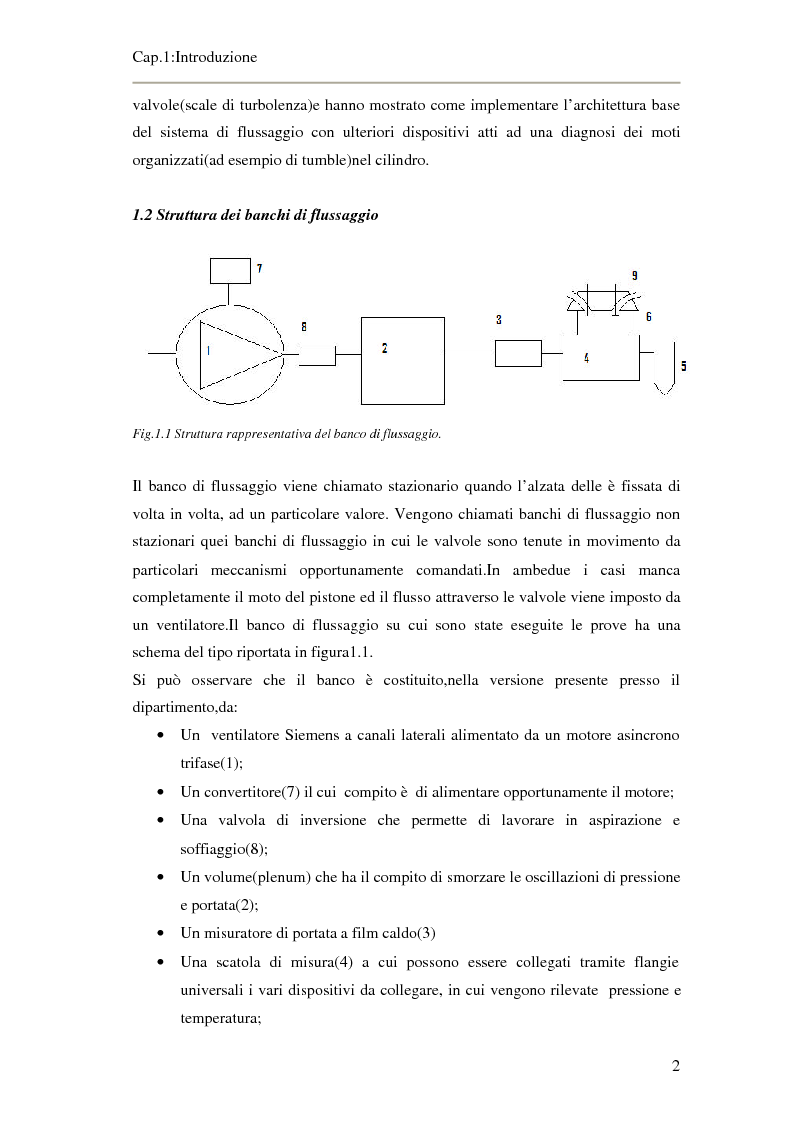

Cap.1:Introduzione 2 valvole(scale di turbolenza)e hanno mostrato come implementare l’architettura base del sistema di flussaggio con ulteriori dispositivi atti ad una diagnosi dei moti organizzati(ad esempio di tumble)nel cilindro. 1.2 Struttura dei banchi di flussaggio Fig.1.1 Struttura rappresentativa del banco di flussaggio. Il banco di flussaggio viene chiamato stazionario quando l’alzata delle è fissata di volta in volta, ad un particolare valore. Vengono chiamati banchi di flussaggio non stazionari quei banchi di flussaggio in cui le valvole sono tenute in movimento da particolari meccanismi opportunamente comandati.In ambedue i casi manca completamente il moto del pistone ed il flusso attraverso le valvole viene imposto da un ventilatore.Il banco di flussaggio su cui sono state eseguite le prove ha una schema del tipo riportata in figura1.1. Si può osservare che il banco è costituito,nella versione presente presso il dipartimento,da: • Un ventilatore Siemens a canali laterali alimentato da un motore asincrono trifase(1); • Un convertitore(7) il cui compito è di alimentare opportunamente il motore; • Una valvola di inversione che permette di lavorare in aspirazione e soffiaggio(8); • Un volume(plenum) che ha il compito di smorzare le oscillazioni di pressione e portata(2); • Un misuratore di portata a film caldo(3) • Una scatola di misura(4) a cui possono essere collegati tramite flangie universali i vari dispositivi da collegare, in cui vengono rilevate pressione e temperatura;

Anteprima della Tesi di Federico Stampacchia

Anteprima della tesi: Progettazione di un banco di flussaggio automatico per teste di motori 4T, Pagina 2

Tesi di Laurea

Facoltà: Ingegneria

Autore: Federico Stampacchia Contatta »

Composta da 150 pagine.



Questa tesi ha raggiunto 4435 click dal 08/11/2004.



Consultata integralmente 11 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
