Trasferimento dati a 2.4 Gb/s in standard differenziale

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

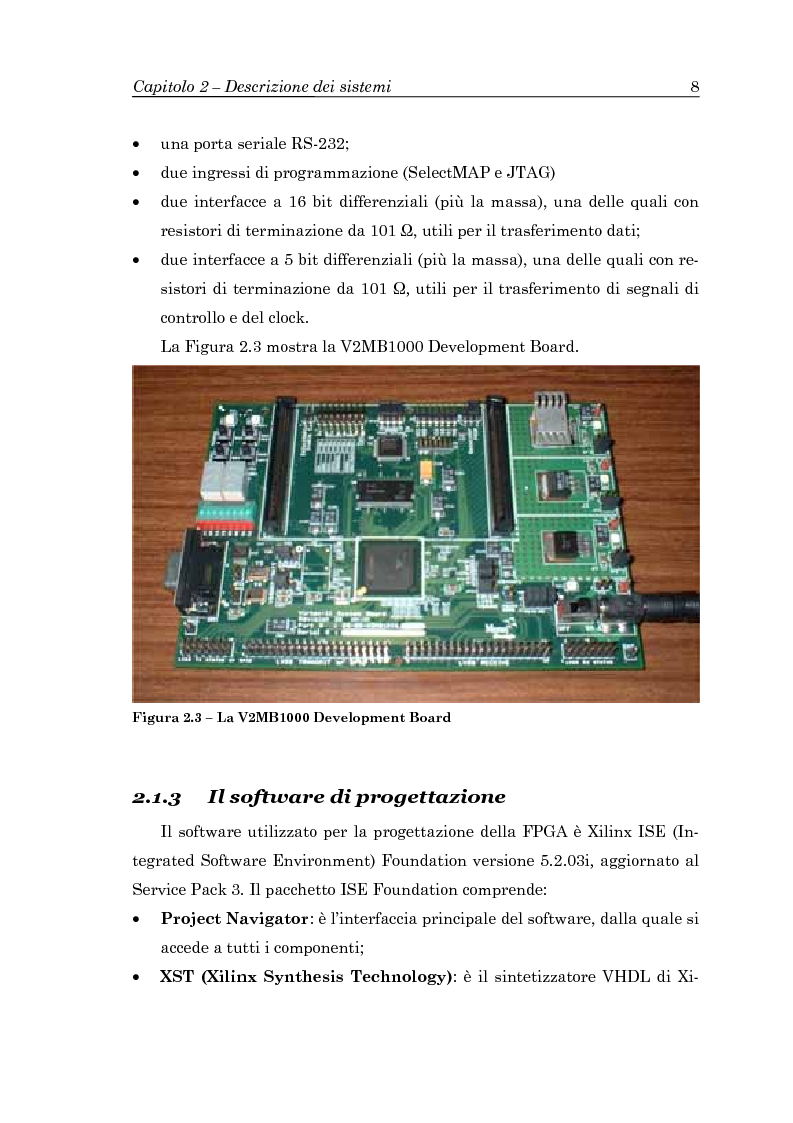

Capitolo 2 – Descrizione dei sistemi 8 ξ una porta seriale RS-232; ξ due ingressi di programmazione (SelectMAP e JTAG) ξ due interfacce a 16 bit differenziali (più la massa), una delle quali con resistori di terminazione da 101 Ω, utili per il trasferimento dati; ξ due interfacce a 5 bit differenziali (più la massa), una delle quali con re- sistori di terminazione da 101 Ω, utili per il trasferimento di segnali di controllo e del clock. La Figura 2.3 mostra la V2MB1000 Development Board. 2.1.3 Il software di progettazione Il software utilizzato per la progettazione della FPGA è Xilinx ISE (In- tegrated Software Environment) Foundation versione 5.2.03i, aggiornato al Service Pack 3. Il pacchetto ISE Foundation comprende: ξ Project Navigator: è l’interfaccia principale del software, dalla quale si accede a tutti i componenti; ξ XST (Xilinx Synthesis Technology): è il sintetizzatore VHDL di Xi- Figura 2.3 – La V2MB1000 Development Board

Anteprima della Tesi di Stefano Infante

Anteprima della tesi: Trasferimento dati a 2.4 Gb/s in standard differenziale, Pagina 10

Tesi di Laurea

Facoltà: Ingegneria

Autore: Stefano Infante Contatta »

Composta da 196 pagine.



Questa tesi ha raggiunto 1707 click dal 18/11/2004.



Consultata integralmente 3 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
