Trasferimento dati a 2.4 Gb/s in standard differenziale

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

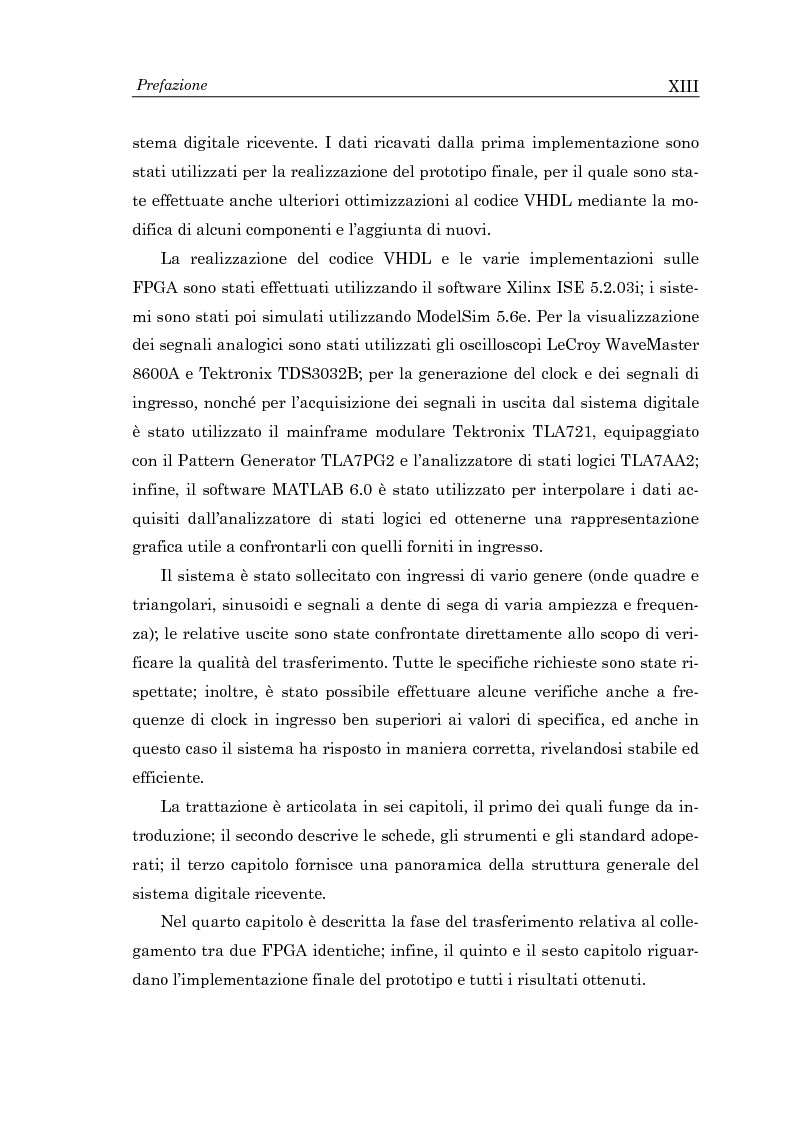

Prefazione XIII stema digitale ricevente. I dati ricavati dalla prima implementazione sono stati utilizzati per la realizzazione del prototipo finale, per il quale sono sta- te effettuate anche ulteriori ottimizzazioni al codice VHDL mediante la mo- difica di alcuni componenti e l’aggiunta di nuovi. La realizzazione del codice VHDL e le varie implementazioni sulle FPGA sono stati effettuati utilizzando il software Xilinx ISE 5.2.03i; i siste- mi sono stati poi simulati utilizzando ModelSim 5.6e. Per la visualizzazione dei segnali analogici sono stati utilizzati gli oscilloscopi LeCroy WaveMaster 8600A e Tektronix TDS3032B; per la generazione del clock e dei segnali di ingresso, nonché per l’acquisizione dei segnali in uscita dal sistema digitale è stato utilizzato il mainframe modulare Tektronix TLA721, equipaggiato con il Pattern Generator TLA7PG2 e l’analizzatore di stati logici TLA7AA2; infine, il software MATLAB 6.0 è stato utilizzato per interpolare i dati ac- quisiti dall’analizzatore di stati logici ed ottenerne una rappresentazione grafica utile a confrontarli con quelli forniti in ingresso. Il sistema è stato sollecitato con ingressi di vario genere (onde quadre e triangolari, sinusoidi e segnali a dente di sega di varia ampiezza e frequen- za); le relative uscite sono state confrontate direttamente allo scopo di veri- ficare la qualità del trasferimento. Tutte le specifiche richieste sono state ri- spettate; inoltre, è stato possibile effettuare alcune verifiche anche a fre- quenze di clock in ingresso ben superiori ai valori di specifica, ed anche in questo caso il sistema ha risposto in maniera corretta, rivelandosi stabile ed efficiente. La trattazione è articolata in sei capitoli, il primo dei quali funge da in- troduzione; il secondo descrive le schede, gli strumenti e gli standard adope- rati; il terzo capitolo fornisce una panoramica della struttura generale del sistema digitale ricevente. Nel quarto capitolo è descritta la fase del trasferimento relativa al colle- gamento tra due FPGA identiche; infine, il quinto e il sesto capitolo riguar- dano l’implementazione finale del prototipo e tutti i risultati ottenuti.

Anteprima della Tesi di Stefano Infante

Anteprima della tesi: Trasferimento dati a 2.4 Gb/s in standard differenziale, Pagina 2

Tesi di Laurea

Facoltà: Ingegneria

Autore: Stefano Infante Contatta »

Composta da 196 pagine.



Questa tesi ha raggiunto 1707 click dal 18/11/2004.



Consultata integralmente 3 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
