Ottimizzazione di Manovre per Velivoli ad Ala Rotante

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

2. Modelli di velivolo in volo manovrato 13 alla fusoliera e τ e` l’angolo di rampa dell’elicottero. Per il rotore di coda e` stata considerata essenziale ai fini della modellazione solo la presenza del controllo del passo collettivo [4, p. 187], scelta che comporta αtppTR = 0 3. La determinazione della completa disposizione del disco rotore nello spazio comporta infatti l’utilizzo di ulteriori relazioni che leghino questa ai passi ciclici 4, aumentando cos`ı il numero delle variabili in gioco. Questo approccio e` stato utilizzato solo nel caso del rotore principale. In alcuni riferimenti [5] i coefficienti di forza sono ottenuti come funzioni delle componenti adimensionali di velocita` tangenziale e normale al tip-path- plane: µtpp = V cosαtpp ωR , λtpp = V sinαtpp ωR − u ωR, (2.13) dove λtpp e µtpp 5 sono i parametri di influsso ed avanzamento del rotore, mentre u e` la velocita` indotta dal rotore, supposta uniforme sul disco. I parametri di influsso ed avanzamento possono pero` essere considerati rispetto al piano di no-feathering, e le relazioni µnf = µtpp cos a1nf + λtpp sin a1nf , λnf = −µtpp sin a1nf + λtpp cos a1nf , (2.14) permettono di passare da un sistema di riferimento all’altro. Il coefficiente per la forza H puo` essere espresso per entrambi i rotori nel sistema di riferimento del no-feathering come ( ch σ ) nf = cd µnf 4 + clα 2 ( 1 3 a1nf θ0 + 3 4 λnf a1nf − 1 2 µnf θ0 λnf + 1 4 µnf a21nf ) , (2.15) dove σ e` la solidita` del rotore, cd e` il coefficiente di resistenza del rotore e clα e` la pendenza della curva di portanza del profilo della pala. Per il rotore principale, e` possibile esprimere la trazione nel medesimo sistema di riferimento come ( ct σ ) nf = clα 4 [( 2 3 + µ2nf ) θ0 + λnf ] , (2.16) 3 Il disco del rotore di coda ha solo un angolo di cono e non flappeggia, ed essendo Ψ = 0 l’incidenza del disco e` da considerarsi sempre nulla; cio` vuol dire anche che per il rotore di coda no-feathering-plane e tip-path-plane sono coincidenti. 4 vedi le relazioni (2.23–2.24). 5 nel seguito λtpp e µtpp saranno spesso indicati piu` semplicemente come λ e µ.

Anteprima della Tesi di Luca Riviello

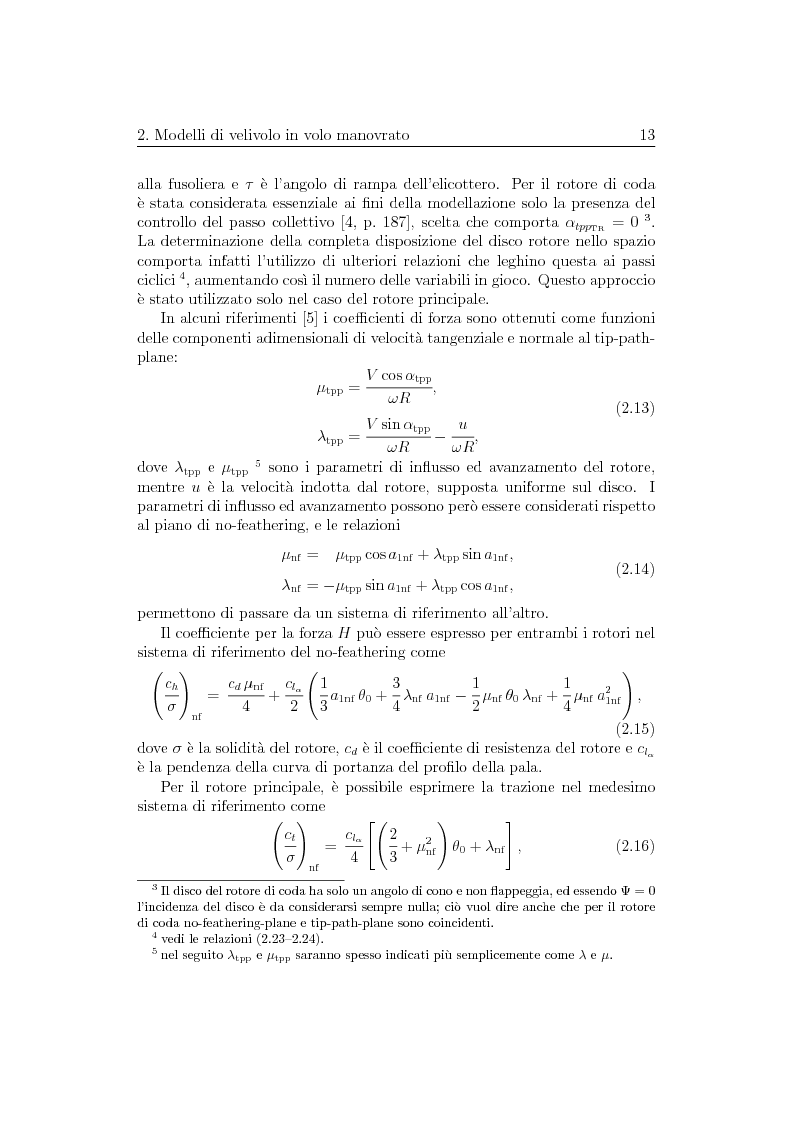

Anteprima della tesi: Ottimizzazione di Manovre per Velivoli ad Ala Rotante, Pagina 13

Tesi di Laurea

Facoltà: Ingegneria

Autore: Luca Riviello Contatta »

Composta da 148 pagine.



Questa tesi ha raggiunto 1397 click dal 31/01/2005.



Consultata integralmente una volta.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
