Scheda di acquisizione segnale video con DSP floating Point

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

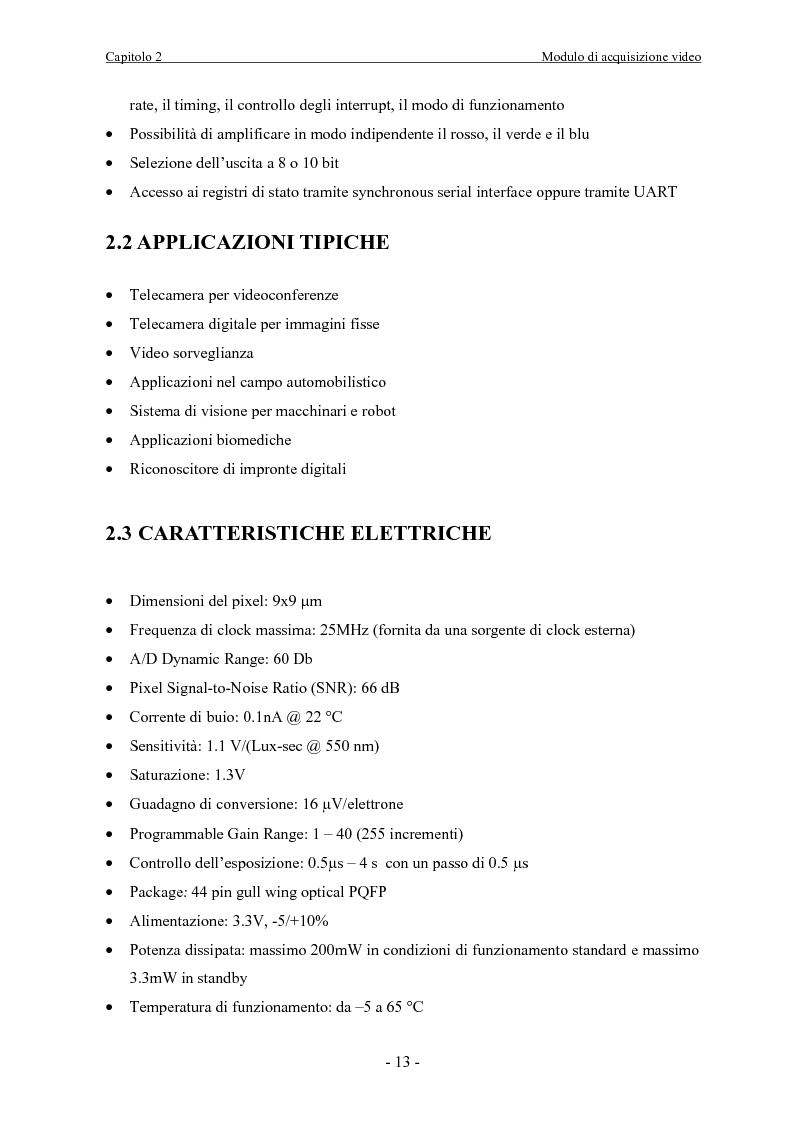

Capitolo 2 Modulo di acquisizione video rate, il timing, il controllo degli interrupt, il modo di funzionamento • Possibilità di amplificare in modo indipendente il rosso, il verde e il blu • Selezione dell’uscita a 8 o 10 bit • Accesso ai registri di stato tramite synchronous serial interface oppure tramite UART 2.2 APPLICAZIONI TIPICHE • Telecamera per videoconferenze • Telecamera digitale per immagini fisse • Video sorveglianza • Applicazioni nel campo automobilistico • Sistema di visione per macchinari e robot • Applicazioni biomediche • Riconoscitore di impronte digitali 2.3 CARATTERISTICHE ELETTRICHE • Dimensioni del pixel: 9x9 µm • Frequenza di clock massima: 25MHz (fornita da una sorgente di clock esterna) • A/D Dynamic Range: 60 Db • Pixel Signal-to-Noise Ratio (SNR): 66 dB • Corrente di buio: 0.1nA @ 22 °C • Sensitività: 1.1 V/(Lux-sec @ 550 nm) • Saturazione: 1.3V • Guadagno di conversione: 16 µV/elettrone • Programmable Gain Range: 1 – 40 (255 incrementi) • Controllo dell’esposizione: 0.5µs – 4 s con un passo di 0.5 µs • Package: 44 pin gull wing optical PQFP • Alimentazione: 3.3V, -5/+10% • Potenza dissipata: massimo 200mW in condizioni di funzionamento standard e massimo 3.3mW in standby • Temperatura di funzionamento: da –5 a 65 °C - 13 -

Anteprima della Tesi di Andrea Santagati

Anteprima della tesi: Scheda di acquisizione segnale video con DSP floating Point, Pagina 13

Tesi di Laurea

Facoltà: Ingegneria

Autore: Andrea Santagati Contatta »

Composta da 114 pagine.



Questa tesi ha raggiunto 2050 click dal 20/03/2004.



Consultata integralmente 7 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
