Questo sito utilizza cookie di terze parti per inviarti pubblicità in linea con le tue preferenze. Se vuoi saperne di più clicca QUI
Chiudendo questo banner, scorrendo questa pagina, cliccando su un link o proseguendo la navigazione in altra maniera, acconsenti all'uso dei cookie. OK

Misure di trasporto in superreticoli superconduttori BaCuO2/CaCuO2 cresciuti mediante fotodeposizione laser

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

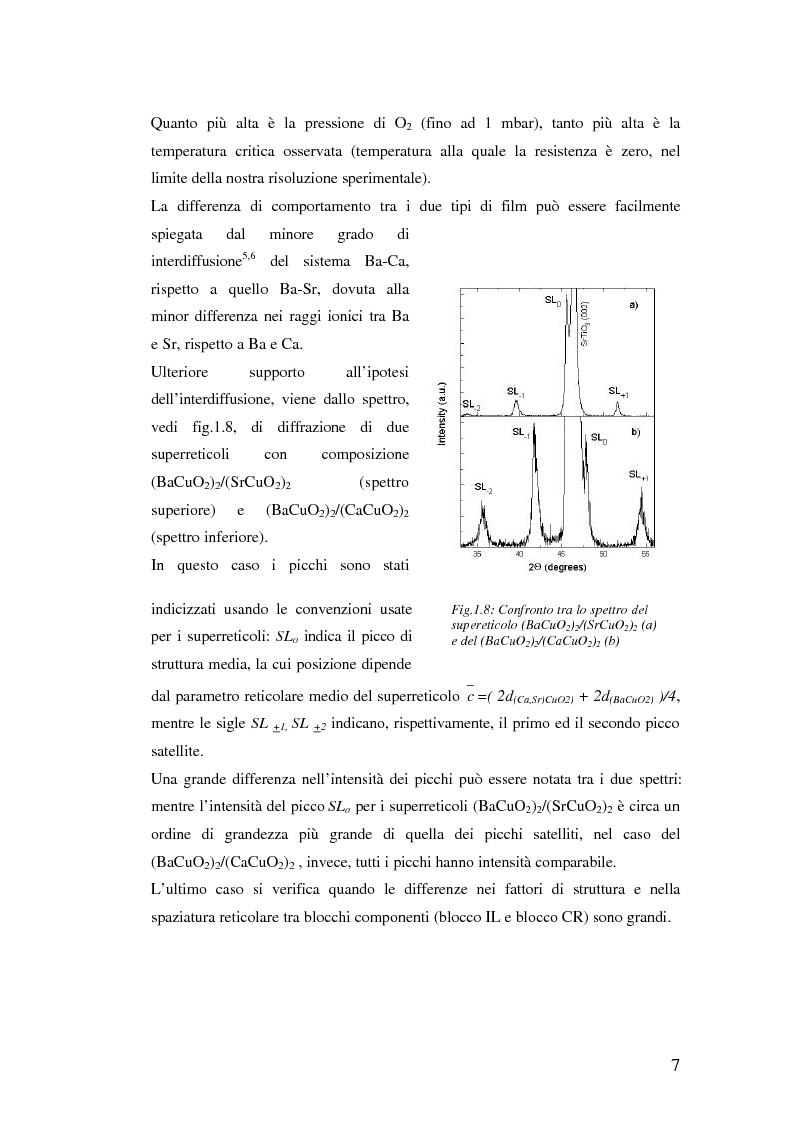

7 Fig.1.8: Confronto tra lo spettro del supereticolo (BaCuO2)2/(SrCuO2)2 (a) e del (BaCuO2)2/(CaCuO2)2 (b) Quanto più alta è la pressione di O2 (fino ad 1 mbar), tanto più alta è la temperatura critica osservata (temperatura alla quale la resistenza è zero, nel limite della nostra risoluzione sperimentale). La differenza di comportamento tra i due t pi di film può essere facilmente spiegata dal minore grado di interdiffusione5,6 del sistema Ba-C , rispetto a quello Ba-Sr, dovuta alla minor differenza nei raggi ionici tra Ba e Sr, rispetto a Ba e Ca. Ulteriore supporto all’ipotesi dell’interdiffusione, viene dallo spettro, vedi fig.1.8, di diffrazione di due superreticoli con composizione (BaCuO2)2/(SrCuO2)2 (spettro superiore) e (BaCuO2)2/(CaCuO2)2 (spettro inferiore). In questo caso i picchi sono stati indicizzati usando le convenzioni usate per i superreticoli: SLo indica il picco di struttura media, la cui posizione dipende dal parametro reticolare medio del superreticolo c=( 2d(Ca,Sr)CuO2) + 2d(BaCuO2) )/4, mentre le sigle SL +1, SL +2 indicano, rispettivamente, il primo ed il secondo picco satellite. Una grande differenza nell’intensità dei picchi può essere notata tra i due spettri: mentre l’intensità del picco SLo per i superreticoli (BaCuO2)2/(SrCuO2)2 è circa un ordine di grandezza più grande di quella dei picchi satelliti, nel caso del (BaCuO2)2/(CaCuO2)2 , invece, tutti i picchi hanno intensità comparabile. L’ultimo caso si verifica quando le differenze nei fattori di struttura e nella spaziatura reticolare tra blocchi componenti (blocco IL e blocco CR) sono grandi.

Anteprima della Tesi di Simone Lavanga

Anteprima della tesi: Misure di trasporto in superreticoli superconduttori BaCuO2/CaCuO2 cresciuti mediante fotodeposizione laser, Pagina 10

Tesi di Laurea

Facoltà: Scienze Matematiche, Fisiche e Naturali

Autore: Simone Lavanga Contatta »

Composta da 140 pagine.



Questa tesi ha raggiunto 1216 click dal 20/03/2004.



Consultata integralmente 2 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
