A substrate integrated power divider/combiner for multidevice millimeter wawe applications

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

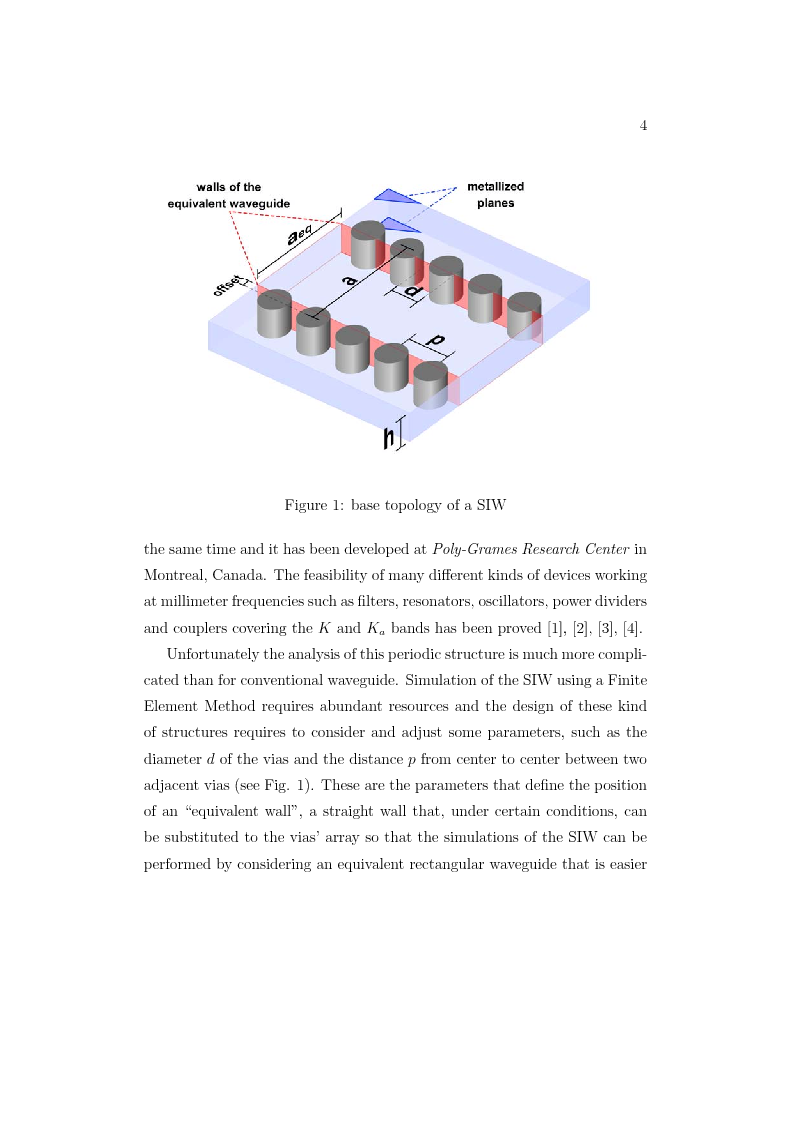

4Figure 1: base topology of a SIW the same time and it has been developed at Poly-Grames Research Center in Montreal, Canada. The feasibility of many different kinds of devices working at millimeter frequencies such as filters, resonators, oscillators, power dividers and couplers covering the K and K a bands has been proved [1], [2], [3], [4]. Unfortunately the analysis of this periodic structure is much more compli- cated than for conventional waveguide. Simulation of the SIW using a Finite Element Method requires abundant resources and the design of these kind of structures requires to consider and adjust some parameters, such as the diameter d of the vias and the distance p from center to center between two adjacent vias (see Fig. 1). These are the parameters that define the position of an “equivalent wall”, a straight wall that, under certain conditions, can be substituted to the vias’ array so that the simulations of the SIW can be performed by considering an equivalent rectangular waveguide that is easier

Anteprima della Tesi di Pietro Ferraris

Anteprima della tesi: A substrate integrated power divider/combiner for multidevice millimeter wawe applications, Pagina 2

Tesi di Laurea

Facoltà: Ingegneria

Autore: Pietro Ferraris Contatta »

Composta da 87 pagine.



Questa tesi ha raggiunto 1959 click dal 20/03/2004.



Consultata integralmente una volta.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
