A substrate integrated power divider/combiner for multidevice millimeter wawe applications

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

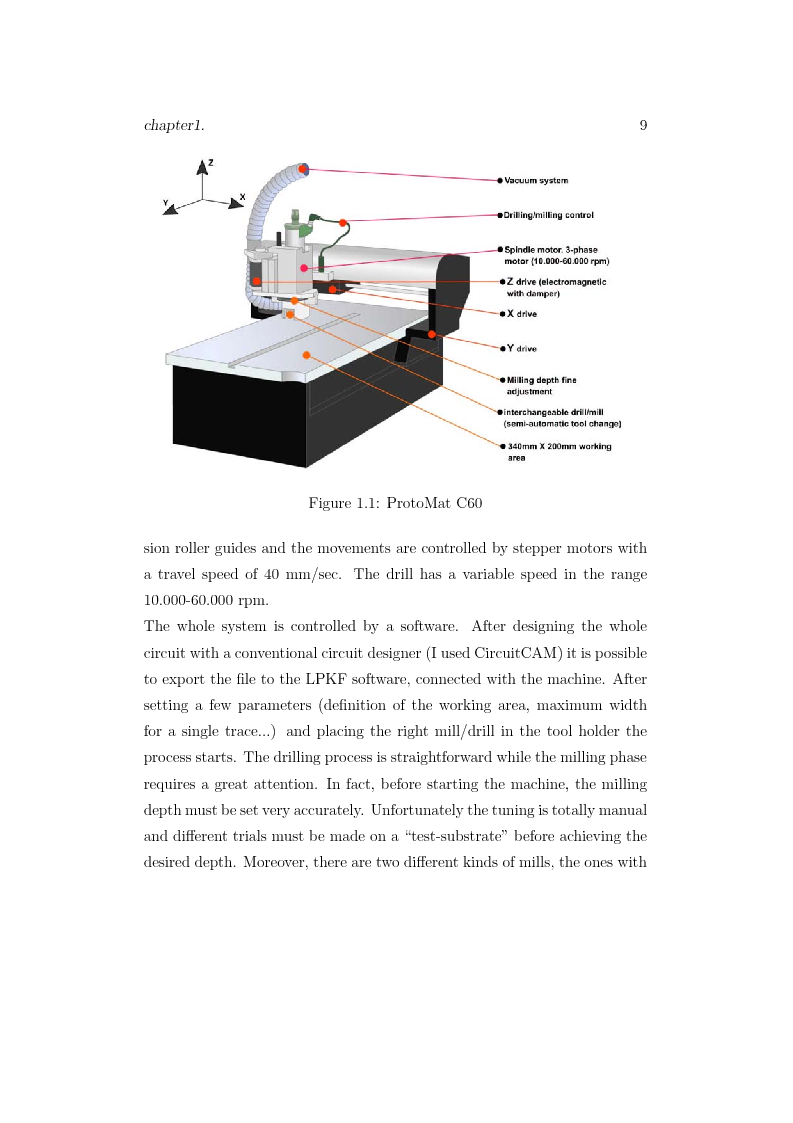

chapter1. 9 Figure 1.1: ProtoMat C60 sion roller guides and the movements are controlled by stepper motors with a travel speed of 40 mm/sec. The drill has a variable speed in the range 10.000-60.000 rpm. The whole system is controlled by a software. After designing the whole circuit with a conventional circuit designer (I used CircuitCAM) it is possible to export the file to the LPKF software, connected with the machine. After setting a few parameters (definition of the working area, maximum width for a single trace...) and placing the right mill/drill in the tool holder the process starts. The drilling process is straightforward while the milling phase requires a great attention. In fact, before starting the machine, the milling depth must be set very accurately. Unfortunately the tuning is totally manual and different trials must be made on a “test-substrate” before achieving the desired depth. Moreover, there are two different kinds of mills, the ones with

Anteprima della Tesi di Pietro Ferraris

Anteprima della tesi: A substrate integrated power divider/combiner for multidevice millimeter wawe applications, Pagina 7

Tesi di Laurea

Facoltà: Ingegneria

Autore: Pietro Ferraris Contatta »

Composta da 87 pagine.



Questa tesi ha raggiunto 1959 click dal 20/03/2004.



Consultata integralmente una volta.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
