Algoritmo del taglio normalizzato per la segmentazione di immagini

semplicemente visualizzazioni di fenomeni, sono cioè riproduzione
“vere”, “reali”, “oggettive”. Esse aiutano a osservare ed interpretare i
vari processi che rappresentano.
Per questo processo non è solitamente sufficiente la semplice
osservazione. Spesso infatti richiede l’ausilio di modellizzazioni digitali
oppure (o in aggiunta) può essere necessario isolare le informazioni da
esaminare, togliendo il contesto, il “rumore di fondo”. In questi casi è
utile ricorrere ad elaborazioni che consentano di dividere le varie parti di
una immagine in aree ben distinte, ognuna rappresentante qualche
oggetto o comunque avente caratteristiche di similarità interna. Tale
processo viene chiamato segmentazione. Si tratta di un problema ben
noto e lungamente studiato, per il quale esistono diverse soluzioni e
procedure applicative, alcune delle quali saranno brevemente presentate
nel Capitolo 1.
L’algoritmo ottimo, se mai esistesse, non è stato tuttavia ancora
trovato, lasciando quindi aperta la ricerca di nuovi e migliori metodi
risolutivi. Tra questi, uno molto promettente è stato presentato da Jianbo
Shi e Jitendra Malik in via prelimare nel 1997 [SM97] e definitiva nel
corso del 2000 nel loro lavoro intitolato “Normalized Cuts and Image
Segmentation”. Nello stesso anno i due ricercatori, insieme a Serge
Belongie e Thomas Leung dell’Università di Berkeley hanno anche
descritto una possibile strategia implementativa in “Contour and Texture
Analysis for Image Segmentation” [MBLS00]. Una completa descrizione
di tale algoritmo, tema fondamentale della presente tesi, verrà data nel
Capitolo 3.
Data la complessità matematica dell’algoritmo in questione si è
ritenuto opportuno, nel Capitolo 2, riassumere molto brevemente alcuni
concetti chiave che saranno necessari per una migliore comprensione del
lavoro svolto. In particolare saranno trattati argomenti di algebra, calcolo
numerico e teoria dei grafi.
 Il Capitolo 4 presenta, invece, il codice in C++ e MATLAB che
consente di applicare le nozioni teoriche apprese in un caso particolare
ma significativo, quello delle immagini PGM in scala di grigio. Alcuni
esempi commentati di utilizzo di questo codice saranno presentati nel
Capitolo 5.
 6
Capitolo 1
Segmentazione di un’Immagine
1.1 Introduzione
Un’immagine digitale, indipendentemente dal metodo con cui è stata
acquisita, risulta composta da elementi, chiamati pixel, ognuno dei quali
rappresenta un singolo colore o livello di grigio. Normalmente un
intervallo di luminosità (per ogni singolo colore) viene rappresentato con
8 bit (il bit è la singola unità di memorizzazione dell’elaboratore, e può
contenere solo i valori binari 0 o 1), per cui può assumere al massimo
2
8
=256 valori. Tali valori sono normalmente bastanti affichè l’occhio
umano percepisca l’immagine sufficientemente “nitida”.
Nel caso di immagini in scala di grigio è possibile specificare un
solo intervallo di luminosità. Sono perciò sufficienti 8 bit (ossia 1 byte)
per ogni pixel. Al contrario, per immagini a colori questi si incrementano
in base al numero di colori primari da registrare. Per esempio alle
immagini RGB (tricromia) saranno necessari 3x8=24 bit, potendo quindi
contare su 2
24
=16 miloni di colori possibili (un singolo colore è dato
dalle diverse “gradazioni” dei 3 primari, in questo caso rosso, verde e
blu).
Considerando il pixel come l’unità singola di memorizzazione è
possibile rappresentarlo dandone semplicemente la posizione (per
esempio relativa il primo pixel in alto a sinistra) e i valori di luminosità
relativi allo spazio considerato (uno solo per immagini in scala di grigio,
tre per quello RGB, quattro per CMYK, ecc…). Per esempio in RGB il
colore rosso sarà 255-0-0, il blu 0-0-255, l’azzurro cielo 128-128-255 il
grigio chiaro 192-192-192, il quale nello spazio dato dalle immagini solo
in scala di grigio sarà dato semplicemente dal valore 192.
La segmentazione dell’immagine consiste nell’effettuare una
partizione di questo insieme dei pixel. Segmentare un’immagine significa
quindi individuare in essa le regioni (sottoinsiemi di pixel connessi) che
rappresentano elementi significativi della scena.
Benché il problema risulti di facile comprensione sfortunatamente
esso è difficilmente automatizzabile. Per l’elaboratore, infatti, risulta
 7

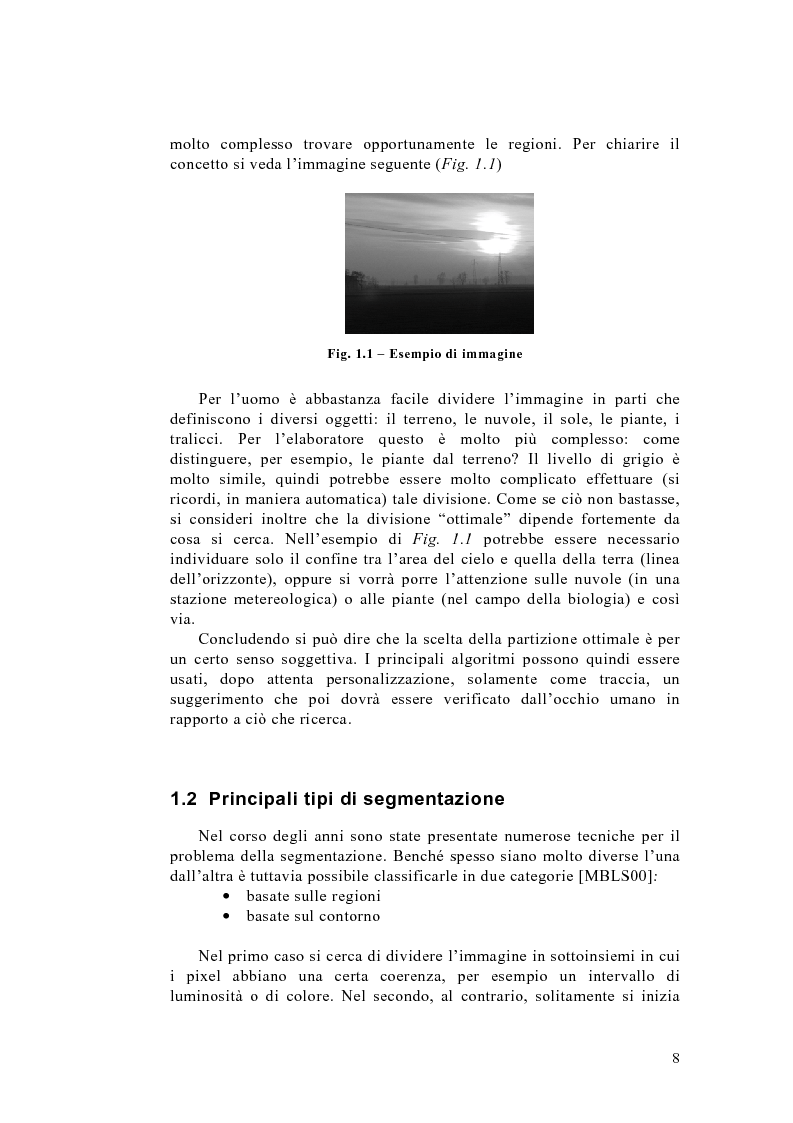

molto complesso trovare opportunamente le regioni. Per chiarire il
concetto si veda l’immagine seguente (Fig. 1.1)


Fig. 1.1 – Esempio di immagine

Per l’uomo è abbastanza facile dividere l’immagine in parti che
definiscono i diversi oggetti: il terreno, le nuvole, il sole, le piante, i
tralicci. Per l’elaboratore questo è molto più complesso: come
distinguere, per esempio, le piante dal terreno? Il livello di grigio è
molto simile, quindi potrebbe essere molto complicato effettuare (si
ricordi, in maniera automatica) tale divisione. Come se ciò non bastasse,
si consideri inoltre che la divisione “ottimale” dipende fortemente da
cosa si cerca. Nell’esempio di Fig. 1.1 potrebbe essere necessario
individuare solo il confine tra l’area del cielo e quella della terra (linea
dell’orizzonte), oppure si vorrà porre l’attenzione sulle nuvole (in una
stazione metereologica) o alle piante (nel campo della biologia) e così
via.
Concludendo si può dire che la scelta della partizione ottimale è per
un certo senso soggettiva. I principali algoritmi possono quindi essere
usati, dopo attenta personalizzazione, solamente come traccia, un
suggerimento che poi dovrà essere verificato dall’occhio umano in
rapporto a ciò che ricerca.

1.2 Principali tipi di segmentazione
Nel corso degli anni sono state presentate numerose tecniche per il
problema della segmentazione. Benché spesso siano molto diverse l’una
dall’altra è tuttavia possibile classificarle in due categorie [MBLS00]:
• basate sulle regioni
• basate sul contorno

Nel primo caso si cerca di dividere l’immagine in sottoinsiemi in cui
i pixel abbiano una certa coerenza, per esempio un intervallo di
luminosità o di colore. Nel secondo, al contrario, solitamente si inizia
 8
riconoscendo i contorni (attraverso uno dei numerosi algoritmi esistenti),
per poi “collegare” tali confini ottenendo delle continuità (generando
quindi dei sottoinsiemi). Si può verificare che è possibile passare da un
metodo di un tipo ad uno dell’altro scegliendo opportuni criteri [WE96].

Un’ulteriore classificazione può essere effettuata verificando se il
metodo in esame utilizza dati esclusivamente locali oppure anche globali
all’immagine. Altrimenti detto, se vengono esaminate esclusivamente
caratteristiche (locali) dei pixel adiacenti oppure se si considerano anche
qualità globali. In generale il tener conto di informazioni globali
migliora notevolmente il processo di segmentazione, a costo tuttavia di
una complessità computazionale nettamente superiore. L’utilizzo di
entrambi i tipi di informazioni può essere l’approccio migliore al
problema della segmentazione. Applicare ciò per esempio ad un metodo
basato sul contorno può voler dire in una prima fase usare informazioni
locali per trovare i contorni, che saranno poi successivamente collegati in
base a dati globali all’immagine.

A conclusione del paragrafo risulta utile accennare ad un problema
di riconoscimento importante ed in qualche modo indipendente dal
metodo utilizzato: quello delle trame (“texture”). Si pensi ad una tovaglia
a righe o al mantello di una tigre: essi sono oggetti con una trama più o
meno regolare, ma che devono essere interpretati per quanto possibile
complessivamente. Sia gli approcci basati sulle regioni che quelli basati
sul contorno rischiano di fallire miseramente in tali situazioni, se non
utilizzando complesse informazioni globali a correzione del
riconoscimento effettuato.

1.3 La partizione ottimale
E’ possibile individuare alcune caratteristiche che dovrebbe
possedere una metodologia di segmentazione considerata ottimale (non
ottima, si ricordi, in quanto questa in generale non esiste) [MBLS00]:
• dovrebbe poter essere utilizzata con immagini generiche,
quindi anche miste con texture e senza;
• in termini di contorno, dovrebbe essere in grado di trovare sia
differenze di luminosità o altre caratteristiche di pixel che
contorni e linee;
• dovrebbe essere possibile applicarlo ricorsivamente su parti di
immagine che si desidera approfondire ulteriormente

 9
Ricordando queste caratteristiche è ora possibile descrivere in modo
più approfondito alcune strategie risolutive “classiche”, per passare poi,
nel Capitolo 3, all’algoritmo oggetto di studio di questa tesi.
Si noti, inoltre, che tutte le metodologie e gli esempi presentati nel
proseguo si riferiscono a immagini a livelli di grigio. Esse sono tuttavia
generalizzabili (previa opportuna modifica) anche per immagini a colori.

1.4 Il Thresholding
1.4.1 L’istogramma
L’istogramma di un’immagine fornisce molte importanti
informazioni circa la distribuzione dei livelli di grigio presenti. Si
consideri un’immagine di dimensione N x M con G livelli di grigio (si è
visto che normalmente G=256).
L’istogramma è definito come una funzione da G a [0,NM] che ad
ogni elemento di G associa il numero di pixel aventi quel determinato
livello di grigio.
Particolare importanza viene assunta dall’istogramma normalizzato,
definito come:
NM
n
h
i
i
=

per ogni valore i∈ G, dove:
• n
i
 è il numero di pixel di livello i;
• NM è il numero totale di pixel presenti nell’immagine.

L’istogramma normalizzato è quindi una distribuzione, e come tale è
possibile calcolarne diversi valori notevoli, nonchè darne una
rappresentazione grafica, indicando per esempio sull’asse delle ascisse il
livello di grigio e sulle ordinate la percentuale (il valore h
x
).
In Fig. 1.2 è riportato a titolo esemplificativo l’istogramma
normalizzato dell’immagine di Fig. 1.1, ottenuto utilizzando l’apposita
funzione all’interno del noto programma di fotoritocco Adobe
Photoshop. Nella stessa figura sono riportati anche alcuni valori notevoli
associati, quali la media (mean), la deviazione standard (std dev) e la
mediana (median).

 10
 Fig. 1.2 – Istogramma normalizzato dell’immagine di Fig. 1.1

L’importanza di avere una precisa conoscenza delle percentuali dei
diversi livelli di grigio sarà maggiormente compresa in seguito. Tuttavia,
prendendo come riferimento la Fig. 1.2, è già facilmente verificabile
come sia possibile migliorare la qualità dell’immagine intervenendo
sull’istogramma. In Fig. 1.2 è infatti presente una zona (nel nero) dove
non sono presenti pixel (la parte con valore y a 0 sulla sinistra). E’
quindi possibile “normalizzare” l’immagine di partenza per fare in modo
che i pixel siano distribuiti su tutta l’ampiezza dei valori della scala.
Questa semplice operazione consente di migliorare notevolmente la
leggibilità dei dettagli, seppur, ovviamente, non aggiungendo alcuna
informazione. Una semplice procedura di normalizzazione sarà realizzata
nel Capitolo 4.

1.4.2 Segmentazione tramite thresholding
Il tipo più semplice di partizionamento utilizza la strategia del
thresholding.
Sia data un’immagine I di dimensioni N x M e G livelli di grigio. Si
prenda un valore arbitrario K appartenente a G. Nel tresholding viene
generata una nuova immagine T (sempre di dimensioni N x M) con pixel
solo bianchi o neri. L’elemento T
i
 sarà ad esempio bianco se il
corrispondente I
i
 è minore o uguale a K, altrimenti sarà nero.
Questa semplice metodologia di segmentazione ha due grossi
svantaggi: primo, non è possibile conoscere a priori in quanti
sottoinsiemi verrà divisa l’immagine di partenza (è molto facile avere
anche dei singoli punti “sparsi”); secondo, è in generale molto difficile
individuare (se non per immagini molto semplici) un corretto valore
soglia K.
Un caso in cui risulta abbastanza semplice la scelta del valore soglia
è dato dall’immagine di Fig. 1.1. Osservando il corrispondente
istogramma normalizzato (Fig. 1.2) è possibile notare che esiste un punto
di minimo posto nella parte sinistra della curva di distribuzione.
 11
Utilizzando tale valore minimo come soglia K l’immagine viene
suddivisa in due regioni, che corrispondono a cielo e terra (Fig. 1.4).


Fig. 1.3 – Scelta del valore di soglia


Fig. 1.4 – Risultato del threshold applicato all’immagine di Fig. 1.1

E’ stato un caso fortunato, infatti è stata sostanzialmente mantenuta
la linea dell’orizzonte, dividendo correttamente il cielo dalla terra. Se,
invece, si fossero voluti altri particolari (quali gli alberi) la scelta del
valore di soglia sarebbe stata molto più complicata. Per questo, nel corso
degli anni, sono stati ideati moltissimi algoritmi di ricerca automatici,
nessuno dei quali, tuttavia, risulta definitivo [WE96].
1.4.3 Threshold multilivello
Il treshold multilivello si basa sullo stesso principio del tresholding
semplice. Esso usa tuttavia più valori soglia (K
1
, K
2
, ecc…) generando
quindi, come segmentata T, un’immagine in scala di grigio (con |G| =
numero livelli).
Si noti che il treshold multilivello non risolve nessuno dei problemi
visti in precedenza, e non è quindi da considerarsi una buona strategia
risolutiva del problema della segmentazione.
1.5 Segmentazione basata sul contorno
E’ possibile realizzare una segmentazione basandosi sulle figure
presenti nell’immagine: dapprima si trovano i contorni “probabili” degli
oggetti rappresentati, poi essi vengono “uniti” a formare una linea
chiusa, che delimiterà una regione. I pixel che alla fine del processo
(ripetuto per ogni singolo contorno) non saranno stati ancora inclusi in
un’area verranno considerati facenti parte al sottoinsieme dello sfondo.
 12
Per comprendere il funzionamento dell’algoritmo si consideri
l’immagine come una funzione in due variabili che associa ad ogni punto
dello spazio bidimensionale di coordinate (x,y) un valore f(x,y), il livello
di grigio ad esso associato.
Inoltre, bisogna definire cosa si intenda per contorno. Un contorno si
può considerare tale quando esiste una certa discontinuità tra i livelli di
grigio da una parte e quelli dall’altra della linea rappresentante il
confine.

Si vedrà anzitutto il problema della ricerca del contorno, per passare
poi alla fase di tracing (unione).
1.5.1 Point Detection
Inizialmente si pensi a come trovare un singolo punto di
discontinuità.
Molte tecniche per l’estrazione dei pixel di bordo si basano
sull’utilizzo di filtri lineari. Un esempio di filtro con regione di supporto
3 x 3 è:

-1 -1 -1
-1 8 -1
-1 -1 -1
Fig. 1.5 – Tabella di filtro di ricerca di punti

Come avvenga la sua applicazione è abbastanza intuitivo: si
seleziona una parte dell’immagine di dimensioni identiche a quelle del
filtro (3 x 3) e i valori di grigio dei pixel corrispondenti vengono
moltiplicati per i fattori moltiplicativi del filtro stesso.
Formalmente un’immagine data da f(x,y) subisce durante il processo
la seguente trasformazione:

 ƒ ƒ
==
+
+−+−=
2
0
2
0
)3(
)1,1(),(
ij
ij
Aiyjxfyxg

dove A
i
 è l’iesimo valore della maschera del filtro (partendo da A
0
,
valore alto sinistro). Considerando la funzione point(x,y) come il valore
assoluto di g(x,y) (ossia point(x,y)=|g(x,y)|) è facile comprendere che
esso è un livello di grigio direttamente proporzionale alla differenza di
valore tra il pixel centrale e i suoi 8 vicini.
 Point(x,y) ritorna un livello di grigio, mentre nel determinare se un
pixel ha una differenza “sufficiente” di valore ci si aspetterebbe un
 13
“vero” o “falso”. Per ovviare a tale inconveniente solitamente si applica
il thresholding al risultato, considerando quindi punti di discontinuità
solamente quelli per cui

point(x,y)>K

con K valore soglia scelto.

1.5.2 Line Detection
Estendendo il caso sopra esposto, per cercare un contorno di linee si
dovranno applicare n filtri lineari, uno per ogni direzione cercata. In Fig.
1.6 sono riportati alcuni esempi:



-1 -1 -1
2 2 2
-1 -1 -1
-1 2 -1
-1 2 -1
-1 2 -1

-1 -1 2
-12-1
2 -1 -1

2-1-1
-1 2 -1
-1 -1 2

Fig. 1.6 – Maschere di filtri per la ricerca di linee orizzontali, verticali, a 45° e
135°

Come si vede la prima matrice consente di trovare linee orizzontali,
la seconda verticali e così via. Per ogni pixel viene quindi scelto come
output la direzione della maschera che ha dato il risultato massimo, che
sarà infine sottoposto a thresholding per lo stesso motivo visto nel caso
dei punti.

1.5.3 Edge Detection
Il fatto che per trovare contorni qualunque si applichino delle
maschere simili a quelle viste in precedenza non dovrà, a questo punto,
sorprendere. In effetti in Fig. 1.7 sono rappresentate le tabelle (otto in
tutto) che consentono di ottenere i contorni in due direzioni orizzontali,
due verticali e quattro diagonali, conosciute come Kirsch edge detector.

 14
