Uso degli analizzatori di spettro per misure su segnali di telecomunicazione

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

Università degli Studi di Napoli “ Federico II” - Facoltà d’Ingegneria Corso di Laurea in Ingegneria delle Telecomunicazioni Capitolo 1 Tuttavia, se il numero di componenti di interesse aumenta a dismisura (come nel caso di segnali transitori) non è opportuno ritenere di poter eseguire numerose operazioni di filtraggio in tempi diversi, per poi collezionare queste informazioni come unico risultato di misura; tale risultato potrebbe, infatti, essere uno specchio poco fedele del segnale in analisi Sappiamo, infatti, che i segnali transitori, in quanto dotati di banda illimitata, sono caratterizzati da un numero teoricamente infinito di componenti spettrali. Quindi solo nell’ipotesi, abbastanza verosimile, che queste componenti siano trascurabili da un certo valore di frequenza in poi, si può ritenere che lo spettro del segnale sia contenuto in un campo finito di frequenze. Relativamente a questa soluzione, si osserva che i filtri passabanda lavorano in parallelo. La banda passante di ciascun filtro, ovvero la risoluzione in frequenza del filtro, è tale da evitare eventuali sovrapposizioni con le bande adiacenti. A valle dei filtri sono presenti rilevatori che restituiscono un segnale continuo di valore pari al valore efficace del segnale al loro ingresso. In ingresso al multiplexer, quindi, vi saranno vari livelli di tensione, ciascuno dei quali rappresenta l’ampiezza dello spettro del segnale di ingresso in una ben precisa banda di frequenze. Il generatore di scansione stabilisce per ogni istante di tempo quale uscita dei rivelatori deve essere visualizzata. Visualizzare lo spettro di un segnale significa operare su di un diagramma frequenze (asse orizzontale) - ampiezze (asse verticale). Operando una scansione orizzontale dello schermo Uso dell’analizzatore di spettro per misure su segnali di telecomunicazione 13

Anteprima della Tesi di Paolo Spetrino

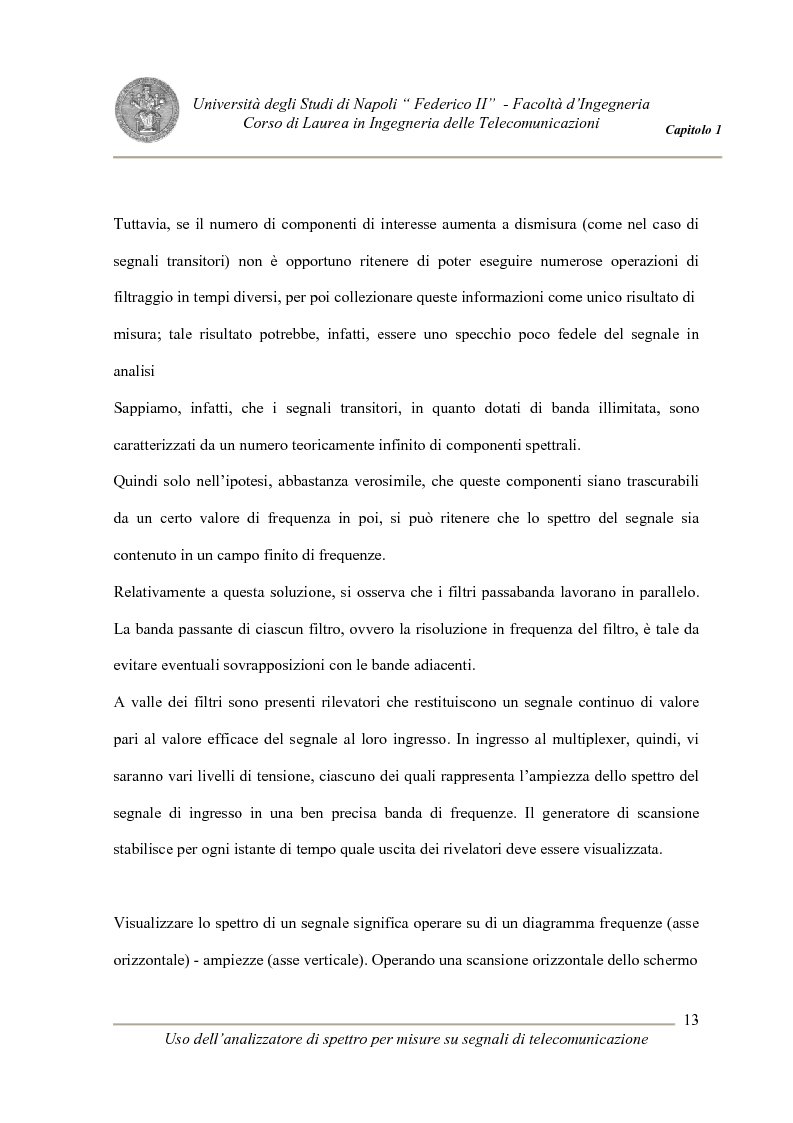

Anteprima della tesi: Uso degli analizzatori di spettro per misure su segnali di telecomunicazione, Pagina 13

Tesi di Laurea

Facoltà: Ingegneria

Autore: Paolo Spetrino Contatta »

Composta da 225 pagine.



Questa tesi ha raggiunto 8091 click dal 20/03/2004.



Consultata integralmente 12 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
