Valutazione tecnico economica di un sistema di raffreddamento ad iniezione d'acqua di una turbina a gas in un ciclo combinato

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

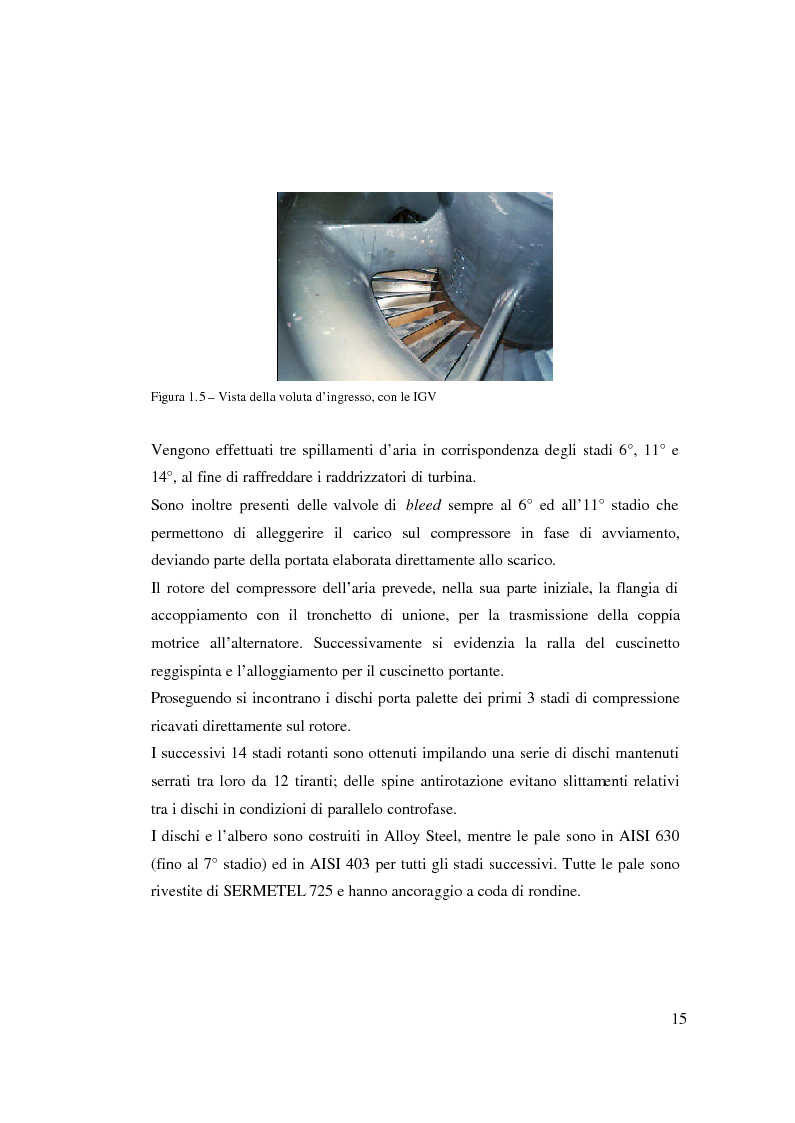

15 Figura 1.5 – Vista della voluta d’ingresso, con le IGV Vengono effettuati tre spillamenti d’aria in corrispondenza degli stadi 6°, 11° e 14°, al fine di raffreddare i raddrizzatori di turbina. Sono inoltre presenti delle valvole di bleed sempre al 6° ed all’11° stadio che permettono di alleggerire il carico sul compressore in fase di avviamento, deviando parte della portata elaborata direttamente allo scarico. Il rotore del compressore dell’aria prevede, nella sua parte iniziale, la flangia di accoppiamento con il tronchetto di unione, per la trasmissione della coppia motrice all’alternatore. Successivamente si evidenzia la ralla del cuscinetto reggispinta e l’alloggiamento per il cuscinetto portante. Proseguendo si incontrano i dischi porta palette dei primi 3 stadi di compressione ricavati direttamente sul rotore. I successivi 14 stadi rotanti sono ottenuti impilando una serie di dischi mantenuti serrati tra loro da 12 tiranti; delle spine antirotazione evitano slittamenti relativi tra i dischi in condizioni di parallelo controfase. I dischi e l’albero sono costruiti in Alloy Steel, mentre le pale sono in AISI 630 (fino al 7° stadio) ed in AISI 403 per tutti gli stadi successivi. Tutte le pale sono rivestite di SERMETEL 725 e hanno ancoraggio a coda di rondine.

Anteprima della Tesi di Danilo Morlando

Anteprima della tesi: Valutazione tecnico economica di un sistema di raffreddamento ad iniezione d'acqua di una turbina a gas in un ciclo combinato, Pagina 9

Tesi di Laurea

Facoltà: Ingegneria

Autore: Danilo Morlando Contatta »

Composta da 248 pagine.



Questa tesi ha raggiunto 2974 click dal 20/03/2004.



Consultata integralmente 4 volte.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
