Simulazione dei protocolli wireless LAN IEEE 802.11a e 802.11b

L'anteprima di questa tesi è scaricabile in PDF gratuitamente.
Per scaricare il file PDF è necessario essere iscritto a Tesionline.
L'iscrizione non comporta alcun costo. Mostra/Nascondi contenuto.

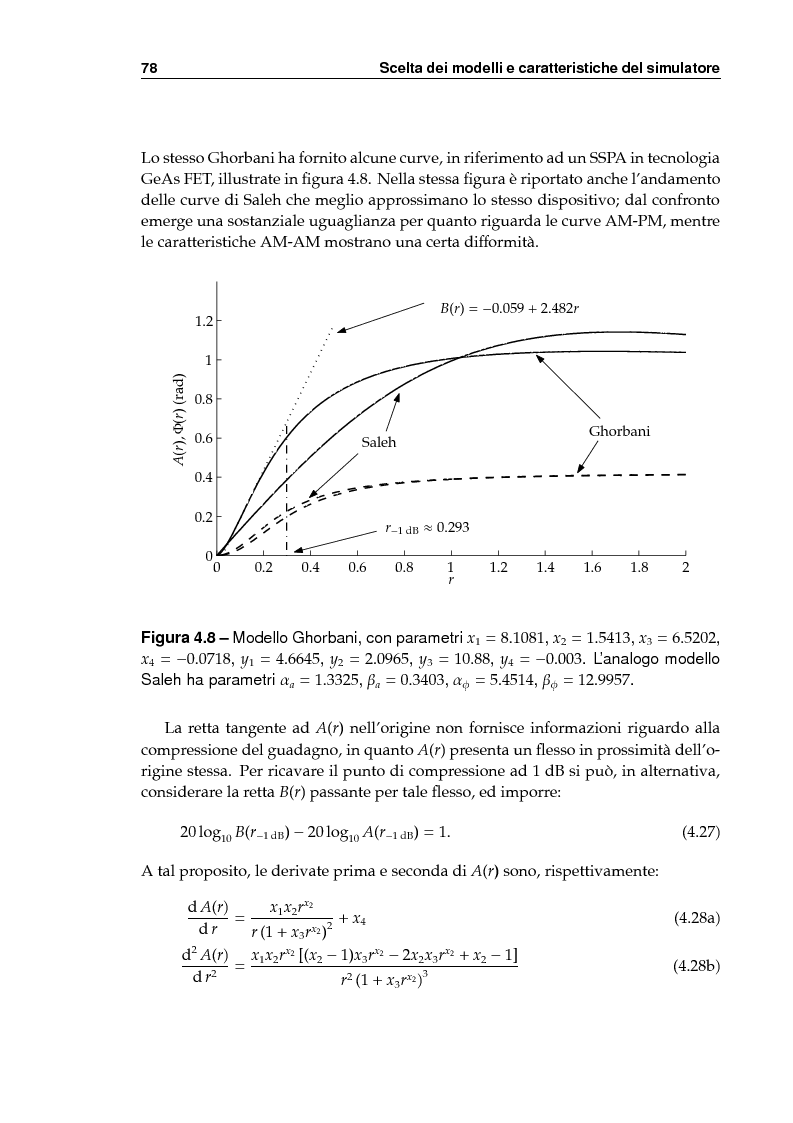

78 Scelta dei modelli e caratteristiche del simulatore Lo stesso Ghorbani ha fornito alcune curve, in riferimento ad un SSPA in tecnologia GeAs FET, illustrate in figura 4.8. Nella stessa figura e` riportato anche l’andamento delle curve di Saleh che meglio approssimano lo stesso dispositivo; dal confronto emerge una sostanziale uguaglianza per quanto riguarda le curve AM-PM, mentre le caratteristiche AM-AM mostrano una certa difformita`. PSfrag replacements 0 0 0.2 0.2 0.4 0.4 0.6 0.6 0.8 0.8 1 1 1.2 1.2 1.4 1.6 1.8 2 Saleh B(r) = −0.059 + 2.482r r−1 dB ≈ 0.293 Ghorbani r A ( r ) , Φ ( r ) ( r a d ) Figura 4.8 Modello Ghorbani, con parametri x1 = 8.1081, x2 = 1.5413, x3 = 6.5202, x4 = −0.0718, y1 = 4.6645, y2 = 2.0965, y3 = 10.88, y4 = −0.003. L’analogo modello Saleh ha parametri αa = 1.3325, βa = 0.3403, αφ = 5.4514, βφ = 12.9957. La retta tangente ad A(r) nell’origine non fornisce informazioni riguardo alla compressione del guadagno, in quanto A(r) presenta un flesso in prossimita` dell’o- rigine stessa. Per ricavare il punto di compressione ad 1 dB si puo`, in alternativa, considerare la retta B(r) passante per tale flesso, ed imporre: 20 log10 B(r−1 dB) − 20 log10 A(r−1 dB) = 1. (4.27) A tal proposito, le derivate prima e seconda di A(r) sono, rispettivamente: dA(r) d r = x1x2r x2 r (1 + x3rx2)2 + x4 (4.28a) d2 A(r) d r2 = x1x2r x2 [(x2 − 1)x3rx2 − 2x2x3rx2 + x2 − 1] r2 (1 + x3rx2)3 (4.28b)

Anteprima della Tesi di Nico De Laurentiis

Anteprima della tesi: Simulazione dei protocolli wireless LAN IEEE 802.11a e 802.11b, Pagina 5

Tesi di Laurea

Facoltà: Ingegneria

Autore: Nico De Laurentiis Contatta »

Composta da 129 pagine.



Questa tesi ha raggiunto 2756 click dal 01/09/2004.



Consultata integralmente una volta.

Disponibile in PDF, la consultazione è esclusivamente in formato digitale.
