Design of the Electrical and Lighting systems of a sport centre: planning and management

Gratis La preview di questa tesi è scaricabile gratuitamente in formato PDF.
Per scaricare il file PDF è necessario essere iscritto a Tesionline. L'iscrizione non comporta alcun costo: effettua il Login o Registrati.

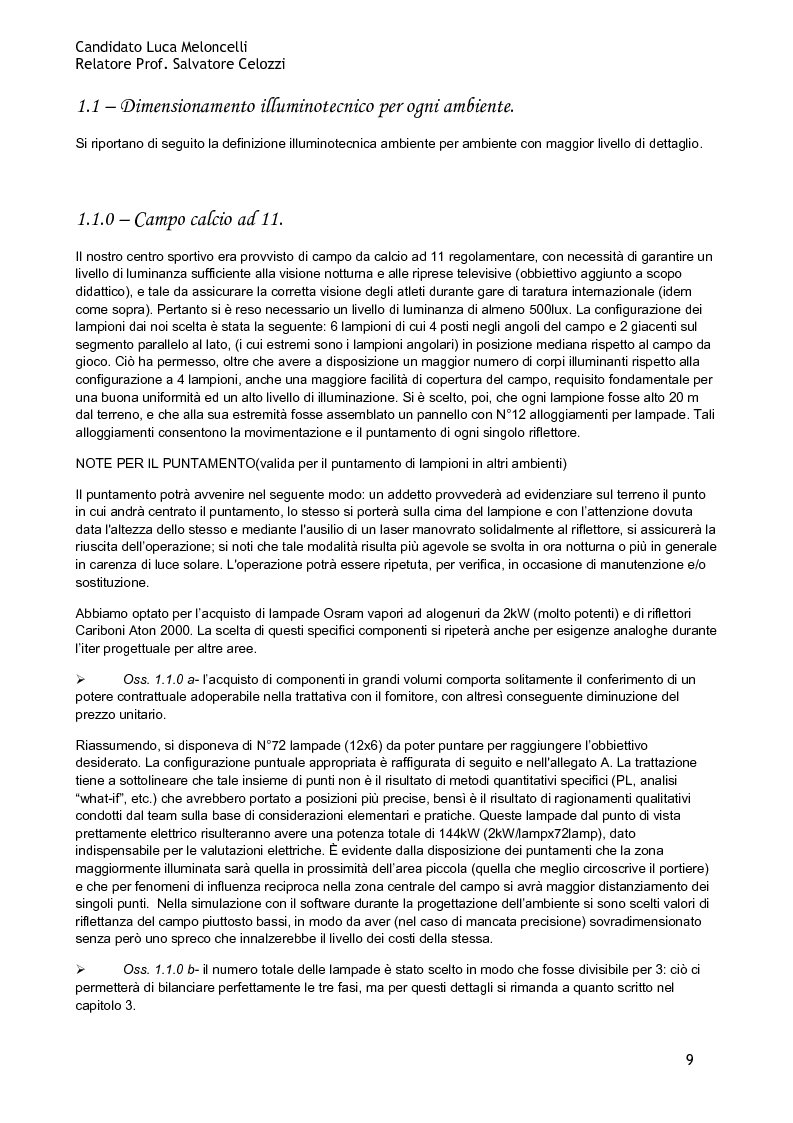

Anteprima della tesi: Design of the Electrical and Lighting systems of a sport centre: planning and management, Pagina 6
Candidato Luca Meloncelli
Relatore Prof. Salvatore Celozzi
1.1 – Dimensionamento illuminotecnico per ogni ambiente.
Si riportano di seguito la definizione illuminotecnica ambiente per ambiente con maggior livello di dettaglio.
1.1.0 – Campo calcio ad 11.
Il nostro centro sportivo era provvisto di campo da calcio ad 11 regolamentare, con necessità di garantire un
livello di luminanza sufficiente alla visione notturna e alle riprese televisive (obbiettivo aggiunto a scopo
didattico), e tale da assicurare la corretta visione degli atleti durante gare di taratura internazionale (idem
come sopra). Pertanto si è reso necessario un livello di luminanza di almeno 500lux. La configurazione dei
lampioni dai noi scelta è stata la seguente: 6 lampioni di cui 4 posti negli angoli del campo e 2 giacenti sul
segmento parallelo al lato, (i cui estremi sono i lampioni angolari) in posizione mediana rispetto al campo da
gioco. Ciò ha permesso, oltre che avere a disposizione un maggior numero di corpi illuminanti rispetto alla
configurazione a 4 lampioni, anche una maggiore facilità di copertura del campo, requisito fondamentale per
una buona uniformità ed un alto livello di illuminazione. Si è scelto, poi, che ogni lampione fosse alto 20 m
dal terreno, e che alla sua estremità fosse assemblato un pannello con N°12 alloggiamenti per lampade. Tali
alloggiamenti consentono la movimentazione e il puntamento di ogni singolo riflettore.
NOTE PER IL PUNTAMENTO(valida per il puntamento di lampioni in altri ambienti)
Il puntamento potrà avvenire nel seguente modo: un addetto provvederà ad evidenziare sul terreno il punto
in cui andrà centrato il puntamento, lo stesso si porterà sulla cima del lampione e con l’attenzione dovuta
data l'altezza dello stesso e mediante l'ausilio di un laser manovrato solidalmente al riflettore, si assicurerà la
riuscita dell’operazione; si noti che tale modalità risulta più agevole se svolta in ora notturna o più in generale
in carenza di luce solare. L'operazione potrà essere ripetuta, per verifica, in occasione di manutenzione e/o
sostituzione.
Abbiamo optato per l’acquisto di lampade Osram vapori ad alogenuri da 2kW (molto potenti) e di riflettori
Cariboni Aton 2000. La scelta di questi specifici componenti si ripeterà anche per esigenze analoghe durante
l’iter progettuale per altre aree.
 Oss. 1.1.0 a- l’acquisto di componenti in grandi volumi comporta solitamente il conferimento di un
potere contrattuale adoperabile nella trattativa con il fornitore, con altresì conseguente diminuzione del
prezzo unitario.
Riassumendo, si disponeva di N°72 lampade (12x6) da poter puntare per raggiungere l’obbiettivo
desiderato. La configurazione puntuale appropriata è raffigurata di seguito e nell'allegato A. La trattazione
tiene a sottolineare che tale insieme di punti non è il risultato di metodi quantitativi specifici (PL, analisi
“what-if”, etc.) che avrebbero portato a posizioni più precise, bensì è il risultato di ragionamenti qualitativi
condotti dal team sulla base di considerazioni elementari e pratiche. Queste lampade dal punto di vista
prettamente elettrico risulteranno avere una potenza totale di 144kW (2kW/lampx72lamp), dato
indispensabile per le valutazioni elettriche. È evidente dalla disposizione dei puntamenti che la zona
maggiormente illuminata sarà quella in prossimità dell’area piccola (quella che meglio circoscrive il portiere)
e che per fenomeni di influenza reciproca nella zona centrale del campo si avrà maggior distanziamento dei
singoli punti.  Nella simulazione con il software durante la progettazione dell’ambiente si sono scelti valori di
riflettanza del campo piuttosto bassi, in modo da aver (nel caso di mancata precisione) sovradimensionato
senza però uno spreco che innalzerebbe il livello dei costi della stessa.
 Oss. 1.1.0 b- il numero totale delle lampade è stato scelto in modo che fosse divisibile per 3: ciò ci
permetterà di bilanciare perfettamente le tre fasi, ma per questi dettagli si rimanda a quanto scritto nel
capitolo 3.
                                                                                                                                          9

Sitografia automatica

Non sei sicuro di avere citato tutte le fonti?
Evita il plagio! Grazie all'elenco dei link rilevati puoi controllare di aver fatto un buon lavoro

Preview dalla tesi:

Design of the Electrical and Lighting systems of a sport centre: planning and management

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Luca Meloncelli
  Tipo: Laurea liv.I
  Anno: 2008-09
  Università: Università degli Studi di Roma La Sapienza
  Facoltà: Ingegneria
  Corso: Ingegneria gestionale
  Relatore: Salvatore Celozzi
  Lingua: Italiano
  Num. pagine: 113
