La modellizzazione di sistemi tolleranti ai guasti con Gspn e Uml e sua applicazione nel progetto Tiran

7
Order può essere associato ad un solo Customer. In generale la molteplicità è indicata con
n..m dove n ed m sono gli estremi inferiore e superiore possibili.





Order
dateReceived
isPrepaid
number: String
price: money
dispatch()
close()
creditRating():String
Customer
name
address
Association
*
1
Costraint
Attributes
Operations
Class
Generalization
Order Line
quantity: Integer
price: Money
isSatisfied: Boolean
line
items
*
*
1
*
Product
{if Order.customer.creditRating is
"poor", then Orders.isPrepaid
must be true}
1
{creditRating()==
"poor"}
sales rep
0..1
Employee
Multiplicity:
optional
Multiplicity:
Many-valued
Multiplicity:
mandatory
Personal
Customer
creditCard#
Corporate
Customer
remind()
billForMonth(integer)
contractName
creditRating
creditLimit

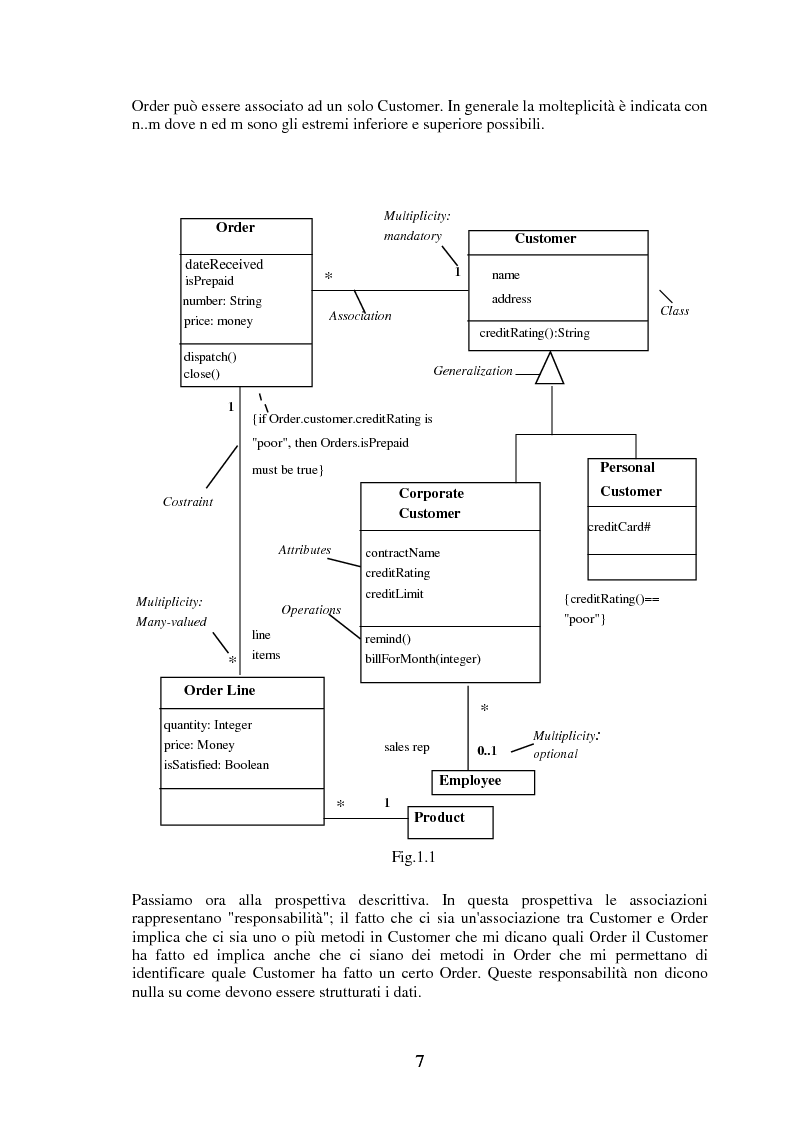

Fig.1.1

Passiamo ora alla prospettiva descrittiva. In questa prospettiva le associazioni
rappresentano "responsabilità"; il fatto che ci sia un'associazione tra Customer e Order
implica che ci sia uno o più metodi in Customer che mi dicano quali Order il Customer
ha fatto ed implica anche che ci siano dei metodi in Order che mi permettano di
identificare quale Customer ha fatto un certo Order. Queste responsabilità non dicono
nulla su come devono essere strutturati i dati.
