Skip to content

Mechanical Properties of High Density Low Alloyed PM Steels: Effect of Sintering and Secondary Heat Treatments

Gratis La preview di questa tesi è scaricabile gratuitamente in formato PDF.
Per scaricare il file PDF è necessario essere iscritto a Tesionline. L'iscrizione non comporta alcun costo: effettua il Login o Registrati.

Anteprima della tesi: Mechanical Properties of High Density Low Alloyed PM Steels: Effect of Sintering and Secondary Heat Treatments, Pagina 4

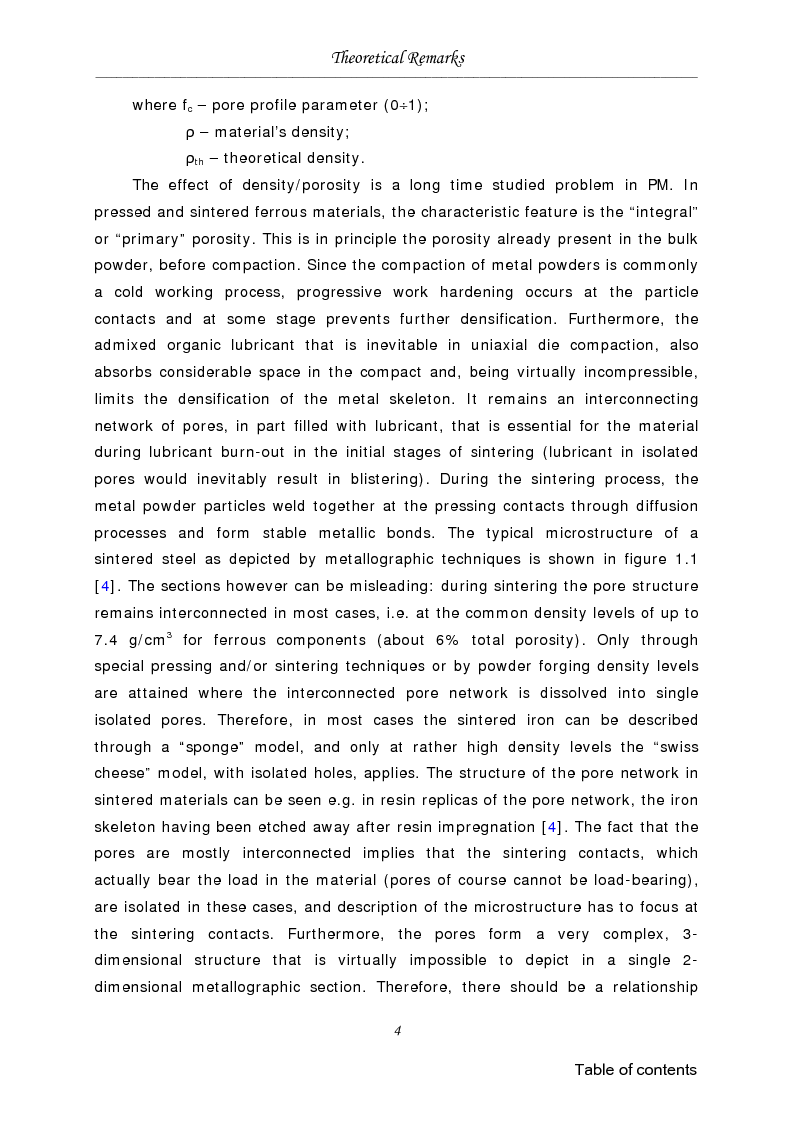

Theoretical Remarks
_________________________________________________________________________________________________________________
where f – pore profile parameter (0÷1);
c
 ρ – material’s density;
ρ – theoretical density.
th
 The effect of density/porosity is a long time studied problem in PM. In
pressed and sintered ferrous materials, the characteristic feature is the “integral”
or “primary” porosity. This is in principle the porosity already present in the bulk
powder, before compaction. Since the compaction of metal powders is commonly
a cold working process, progressive work hardening occurs at the particle
contacts and at some stage prevents further densification. Furthermore, the
admixed organic lubricant that is inevitable in uniaxial die compaction, also
absorbs considerable space in the compact and, being virtually incompressible,
limits the densification of the metal skeleton. It remains an interconnecting
network of pores, in part filled with lubricant, that is essential for the material
during lubricant burn-out in the initial stages of sintering (lubricant in isolated
pores would inevitably result in blistering). During the sintering process, the
metal powder particles weld together at the pressing contacts through diffusion
processes and form stable metallic bonds. The typical microstructure of a
sintered steel as depicted by metallographic techniques is shown in figure 1.1
[4]. The sections however can be misleading: during sintering the pore structure
remains interconnected in most cases, i.e. at the common density levels of up to
3
7.4 g/cm for ferrous components (about 6% total porosity). Only through
special pressing and/or sintering techniques or by powder forging density levels
are attained where the interconnected pore network is dissolved into single
isolated pores. Therefore, in most cases the sintered iron can be described
through a “sponge” model, and only at rather high density levels the “swiss
cheese” model, with isolated holes, applies. The structure of the pore network in
sintered materials can be seen e.g. in resin replicas of the pore network, the iron
skeleton having been etched away after resin impregnation [4]. The fact that the
pores are mostly interconnected implies that the sintering contacts, which
actually bear the load in the material (pores of course cannot be load-bearing),
are isolated in these cases, and description of the microstructure has to focus at
the sintering contacts. Furthermore, the pores form a very complex, 3-
dimensional structure that is virtually impossible to depict in a single 2-
dimensional metallographic section. Therefore, there should be a relationship
4
Table of contents

Preview dalla tesi:

Mechanical Properties of High Density Low Alloyed PM Steels: Effect of Sintering and Secondary Heat Treatments

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Vanya Stoyanova
  Tipo: Tesi di Dottorato
Dottorato in Dottorato di Ricerca in Ingegneria dei Materiali
Anno: 2005
Docente/Relatore: Molinari Alberto
Istituito da: Università degli Studi di Trento
Dipartimento: DIMTI
  Lingua: Inglese
  Num. pagine: 204

FAQ

Per consultare la tesi è necessario essere registrati e acquistare la consultazione integrale del file, al costo di 29,89€.
Il pagamento può essere effettuato tramite carta di credito/carta prepagata, PayPal, bonifico bancario.
Confermato il pagamento si potrà consultare i file esclusivamente in formato .PDF accedendo alla propria Home Personale. Si potrà quindi procedere a salvare o stampare il file.
Maggiori informazioni
Ingiustamente snobbata durante le ricerche bibliografiche, una tesi di laurea si rivela decisamente utile:
  • perché affronta un singolo argomento in modo sintetico e specifico come altri testi non fanno;
  • perché è un lavoro originale che si basa su una ricerca bibliografica accurata;
  • perché, a differenza di altri materiali che puoi reperire online, una tesi di laurea è stata verificata da un docente universitario e dalla commissione in sede d'esame. La nostra redazione inoltre controlla prima della pubblicazione la completezza dei materiali e, dal 2009, anche l'originalità della tesi attraverso il software antiplagio Compilatio.net.
  • L'utilizzo della consultazione integrale della tesi da parte dell'Utente che ne acquista il diritto è da considerarsi esclusivamente privato.
  • Nel caso in cui l'Utente volesse pubblicare o citare una tesi presente nel database del sito www.tesionline.it deve ottenere autorizzazione scritta dall'Autore della tesi stessa, il quale è unico detentore dei diritti.
  • L'Utente è l'unico ed esclusivo responsabile del materiale di cui acquista il diritto alla consultazione. Si impegna a non divulgare a mezzo stampa, editoria in genere, televisione, radio, Internet e/o qualsiasi altro mezzo divulgativo esistente o che venisse inventato, il contenuto della tesi che consulta o stralci della medesima. Verrà perseguito legalmente nel caso di riproduzione totale e/o parziale su qualsiasi mezzo e/o su qualsiasi supporto, nel caso di divulgazione nonché nel caso di ricavo economico derivante dallo sfruttamento del diritto acquisito.
  • L'Utente è a conoscenza che l'importo da lui pagato per la consultazione integrale della tesi prescelta è ripartito, a partire dalla seconda consultazione assoluta nell'anno in corso, al 50% tra l'Autore/i della tesi e Tesionline Srl, la società titolare del sito www.tesionline.it.
L'obiettivo di Tesionline è quello di rendere accessibile a una platea il più possibile vasta il patrimonio di cultura e conoscenza contenuto nelle tesi.
Per raggiungerlo, è fondamentale superare la barriera rappresentata dalla lingua. Ecco perché cerchiamo persone disponibili ad effettuare la traduzione delle tesi pubblicate nel nostro sito.
Per tradurre questa tesi clicca qui »
Scopri come funziona »

DUBBI? Contattaci

Contatta la redazione a
[email protected]

Ci trovi su Skype (redazione_tesi)
dalle 9:00 alle 13:00

Oppure vieni a trovarci su

Parole chiave

carburizing
cr-alloyed steel
fatigue
high density
low alloyed steel
mechanical properties
powder metallurgy
secondary treatments
sintering

Non hai trovato quello che cercavi?


Abbiamo più di 45.000 Tesi di Laurea: cerca nel nostro database

Oppure consulta la sezione dedicata ad appunti universitari selezionati e pubblicati dalla nostra redazione

Ottimizza la tua ricerca:

  • individua con precisione le parole chiave specifiche della tua ricerca
  • elimina i termini non significativi (aggettivi, articoli, avverbi...)
  • se non hai risultati amplia la ricerca con termini via via più generici (ad esempio da "anziano oncologico" a "paziente oncologico")
  • utilizza la ricerca avanzata
  • utilizza gli operatori booleani (and, or, "")

Idee per la tesi?

Scopri le migliori tesi scelte da noi sugli argomenti recenti


Come si scrive una tesi di laurea?


A quale cattedra chiedere la tesi? Quale sarà il docente più disponibile? Quale l'argomento più interessante per me? ...e quale quello più interessante per il mondo del lavoro?

Scarica gratuitamente la nostra guida "Come si scrive una tesi di laurea" e iscriviti alla newsletter per ricevere consigli e materiale utile.


La tesi l'ho già scritta,
ora cosa ne faccio?


La tua tesi ti ha aiutato ad ottenere quel sudato titolo di studio, ma può darti molto di più: ti differenzia dai tuoi colleghi universitari, mostra i tuoi interessi ed è un lavoro di ricerca unico, che può essere utile anche ad altri.

Il nostro consiglio è di non sprecare tutto questo lavoro:

È ora di pubblicare la tesi
