Misure su un prototipo di array di antenne in microstriscia per applicazioni UMTS

Gratis La preview di questa tesi è scaricabile gratuitamente in formato PDF.
Per scaricare il file PDF è necessario essere iscritto a Tesionline. L'iscrizione non comporta alcun costo: effettua il Login o Registrati.

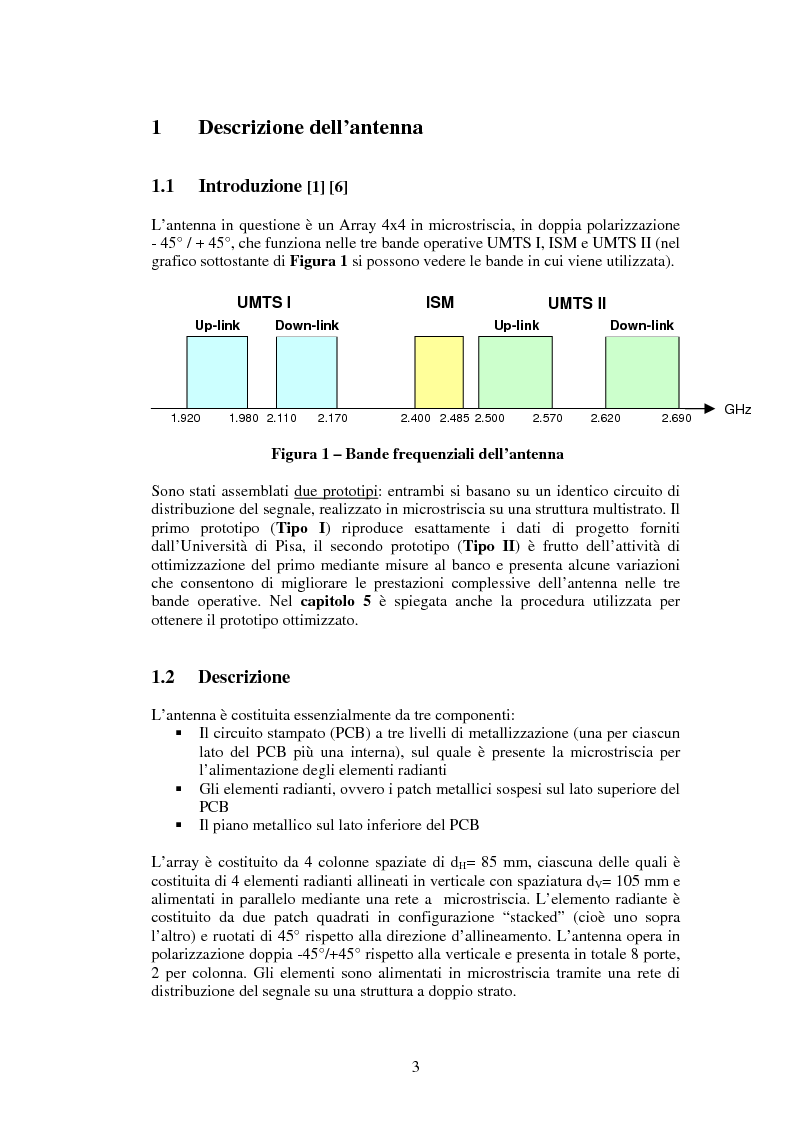

Anteprima della tesi: Misure su un prototipo di array di antenne in microstriscia per applicazioni UMTS, Pagina 3
 3
1 Descrizione dell’antenna


1.1 Introduzione [1] [6]

L’antenna in questione è un Array 4x4 in microstriscia, in doppia polarizzazione
- 45° / + 45°, che funziona nelle tre bande operative UMTS I, ISM e UMTS II (nel
grafico sottostante di Figura 1 si possono vedere le bande in cui viene utilizzata).

 Figura 1 – Bande frequenziali dell’antenna

Sono stati assemblati due prototipi: entrambi si basano su un identico circuito di
distribuzione del segnale, realizzato in microstriscia su una struttura multistrato. Il
primo prototipo (Tipo I) riproduce esattamente i dati di progetto forniti
dall’Università di Pisa, il secondo prototipo (Tipo II) è frutto dell’attività di
ottimizzazione del primo mediante misure al banco e presenta alcune variazioni
che consentono di migliorare le prestazioni complessive dell’antenna nelle tre
bande operative. Nel capitolo 5 è spiegata anche la procedura utilizzata per
ottenere il prototipo ottimizzato.


1.2 Descrizione

L’antenna è costituita essenzialmente da tre componenti:
ƒ Il circuito stampato (PCB) a tre livelli di metallizzazione (una per ciascun
lato del PCB più una interna), sul quale è presente la microstriscia per
l’alimentazione degli elementi radianti
ƒ Gli elementi radianti, ovvero i patch metallici sospesi sul lato superiore del
PCB
ƒ Il piano metallico sul lato inferiore del PCB

L’array è costituito da 4 colonne spaziate di d
H
= 85 mm, ciascuna delle quali è
costituita di 4 elementi radianti allineati in verticale con spaziatura d
V
= 105 mm e
alimentati in parallelo mediante una rete a  microstriscia. L’elemento radiante è
costituito da due patch quadrati in configurazione “stacked” (cioè uno sopra
l’altro) e ruotati di 45° rispetto alla direzione d’allineamento. L’antenna opera in
polarizzazione doppia -45°/+45° rispetto alla verticale e presenta in totale 8 porte,
2 per colonna. Gli elementi sono alimentati in microstriscia tramite una rete di
distribuzione del segnale su una struttura a doppio strato.
Up-link
1.920 2.690
GHz
UMTS I UMTS II ISM
1.980
Down-link
2.110 2.170 2.400 2.485
Up-link Down-link
2.500 2.570 2.620

Preview dalla tesi:

Misure su un prototipo di array di antenne in microstriscia per applicazioni UMTS

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Emanuele Giorgi
  Tipo: Laurea liv.I
  Anno: 2005-06
  Università: Università degli Studi di Pisa
  Facoltà: Ingegneria
  Corso: Ingegneria dell'informazione
  Relatore: Paolo Nepa
  Lingua: Italiano
  Num. pagine: 146
