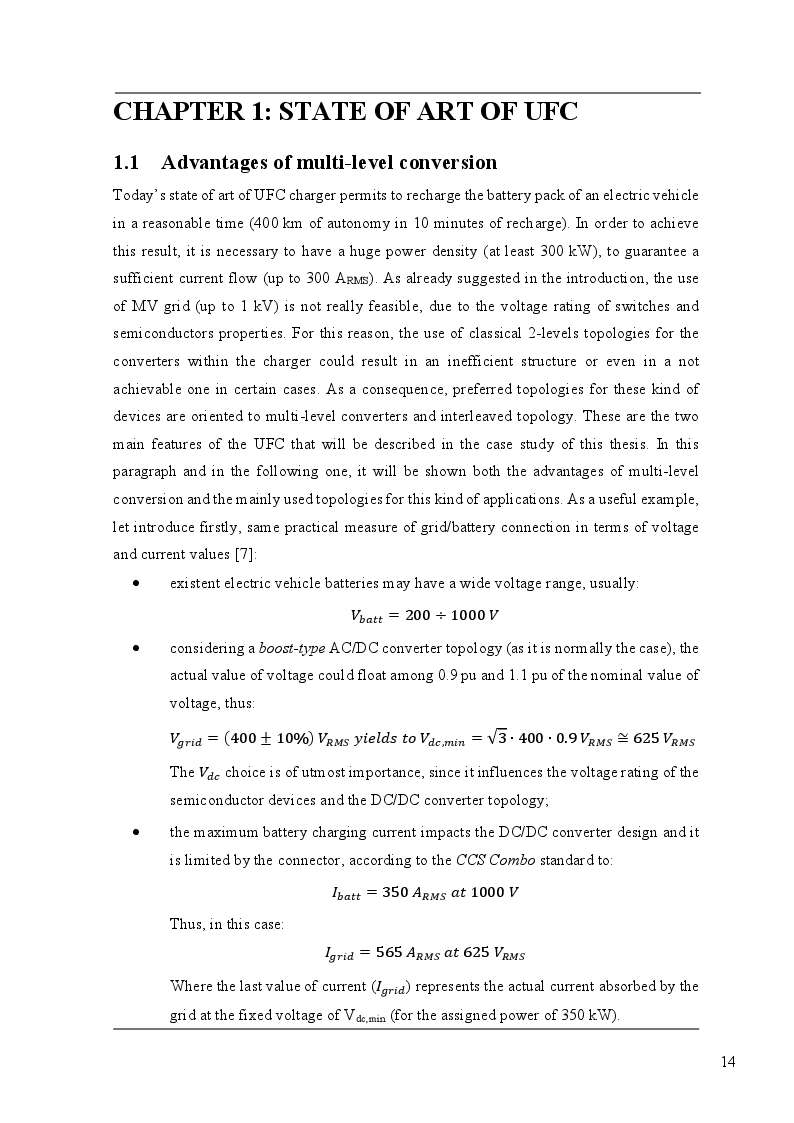

Anteprima della tesi: Modulation techniques for AC/DC converters in ultrafast battery charger applications, Pagina 5
14
CHAPTER 1: STATE OF ART OF UFC
1.1 Advantages of multi-level conversion
Today’s state of art of UFC charger permits to recharge the battery pack of an electric vehicle
in a reasonable time (400 km of autonomy in 10 minutes of recharge). In order to achieve
this result, it is necessary to have a huge power density (at least 300 kW), to guarantee a
sufficient current flow (up to 300 ARMS). As already suggested in the introduction, the use
of MV grid (up to 1 kV) is not really feasible, due to the voltage rating of switches and
semiconductors properties. For this reason, the use of classical 2-levels topologies for the
converters within the charger could result in an inefficient structure or even in a not
achievable one in certain cases. As a consequence, preferred topologies for these kind of
devices are oriented to multi-level converters and interleaved topology. These are the two
main features of the UFC that will be described in the case study of this thesis. In this
paragraph and in the following one, it will be shown both the advantages of multi-level
conversion and the mainly used topologies for this kind of applications. As a useful example,
let introduce firstly, same practical measure of grid/battery connection in terms of voltage
and current values [7]:
 existent electric vehicle batteries may have a wide voltage range, usually:
�� �������� =200÷1000 ��
 considering a boost-type AC/DC converter topology (as it is normally the case), the
actual value of voltage could float among 0.9 pu and 1.1 pu of the nominal value of
voltage, thus:
�� �������� = (400±10%) �� ������ ������������ ���� �� ���� ,������ =√3∙400∙0.9 �� ������ ≅625 �� ������
The �� ����
 choice is of utmost importance, since it influences the voltage rating of the
semiconductor devices and the DC/DC converter topology;
 the maximum battery charging current impacts the DC/DC converter design and it
is limited by the connector, according to the CCS Combo standard to:
�� �������� = 350 �� ������ ���� 1000 ��
 Thus, in this case:
�� �������� = 565 �� ������ ���� 625 �� ������
 Where the last value of current (�� �������� ) represents the actual current absorbed by the
grid at the fixed voltage of Vdc,min (for the assigned power of 350 kW).

Preview dalla tesi:

Modulation techniques for AC/DC converters in ultrafast battery charger applications

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Salvatore Marco Di Franca
  Tipo: Tesi di Laurea Magistrale
  Anno: 2018-19
  Università: Politecnico di Torino
  Facoltà: Ingegneria Elettrica (LM28)
  Corso: Ingegneria Elettrica
  Relatore: Radu Iustin Bojoi
  Lingua: Inglese
  Num. pagine: 103
