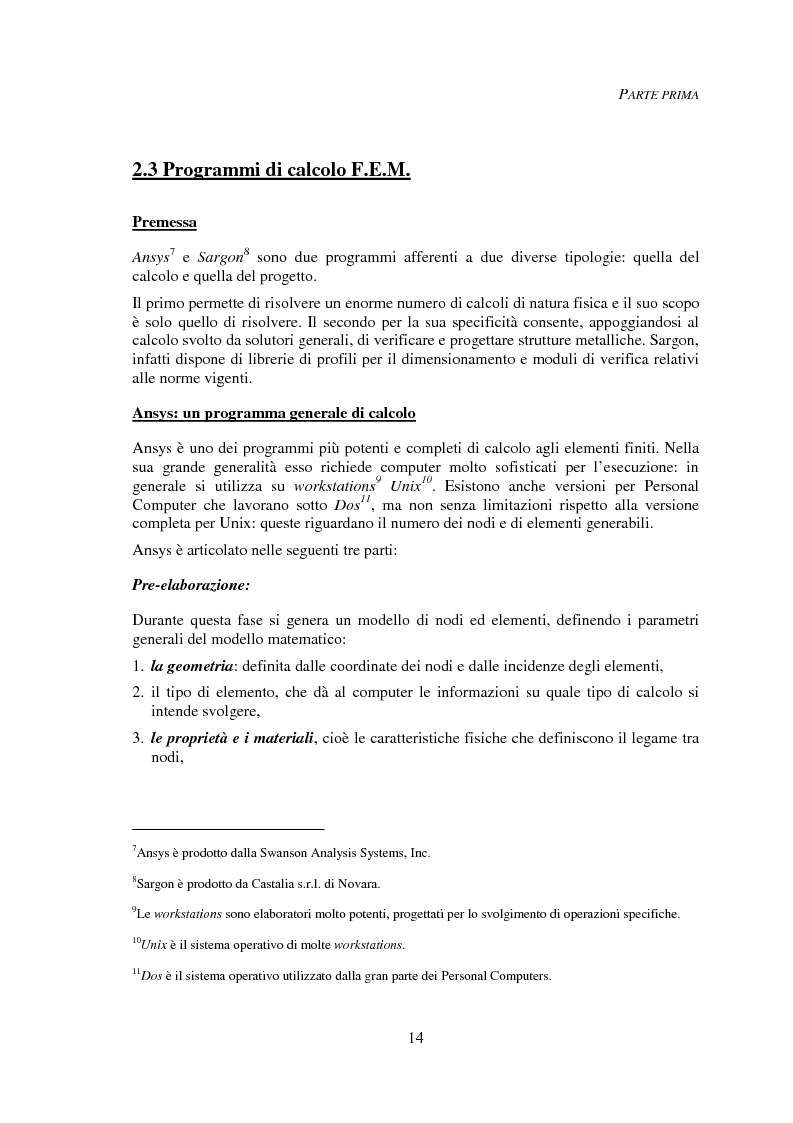

2.3 Programmi di calcolo F.E.M.
Premessa
Ansys
7
 e Sargon
8
 sono due programmi afferenti a due diverse tipologie: quella del
calcolo e quella del progetto.
Il primo permette di risolvere un enorme numero di calcoli di natura fisica e il suo scopo
è solo quello di risolvere. Il secondo per la sua specificità consente, appoggiandosi al
calcolo svolto da solutori generali, di verificare e progettare strutture metalliche. Sargon,
infatti dispone di librerie di profili per il dimensionamento e moduli di verifica relativi
alle norme vigenti.
Ansys: un programma generale di calcolo
Ansys è uno dei programmi più potenti e completi di calcolo agli elementi finiti. Nella
sua grande generalità esso richiede computer molto sofisticati per l’esecuzione: in
generale si utilizza su workstations
9
 Unix
10
. Esistono anche versioni per Personal
Computer che lavorano sotto Dos
11
, ma non senza limitazioni rispetto alla versione
completa per Unix: queste riguardano il numero dei nodi e di elementi generabili.
Ansys è articolato nelle seguenti tre parti:
Pre-elaborazione:
Durante questa fase si genera un modello di nodi ed elementi, definendo i parametri
generali del modello matematico:
1. la geometria: definita dalle coordinate dei nodi e dalle incidenze degli elementi,
2. il tipo di elemento, che dà al computer le informazioni su quale tipo di calcolo si
intende svolgere,
3. le proprietà e i materiali, cioè le caratteristiche fisiche che definiscono il legame tra
nodi,

7
Ansys è prodotto dalla Swanson Analysis Systems, Inc.
8
Sargon è prodotto da Castalia s.r.l. di Novara.
9
Le workstations sono elaboratori molto potenti, progettati per lo svolgimento di operazioni specifiche.
10
Unix è il sistema operativo di molte workstations.
11
Dos è il sistema operativo utilizzato dalla gran parte dei Personal Computers.
