Progetto e realizzazione del circuito di pilotaggio di un generatore di impulsi ultracorti ad alta tensione di tipo Blumlein per studi biologici

Gratis La preview di questa tesi è scaricabile gratuitamente in formato PDF.
Per scaricare il file PDF è necessario essere iscritto a Tesionline. L'iscrizione non comporta alcun costo: effettua il Login o Registrati.

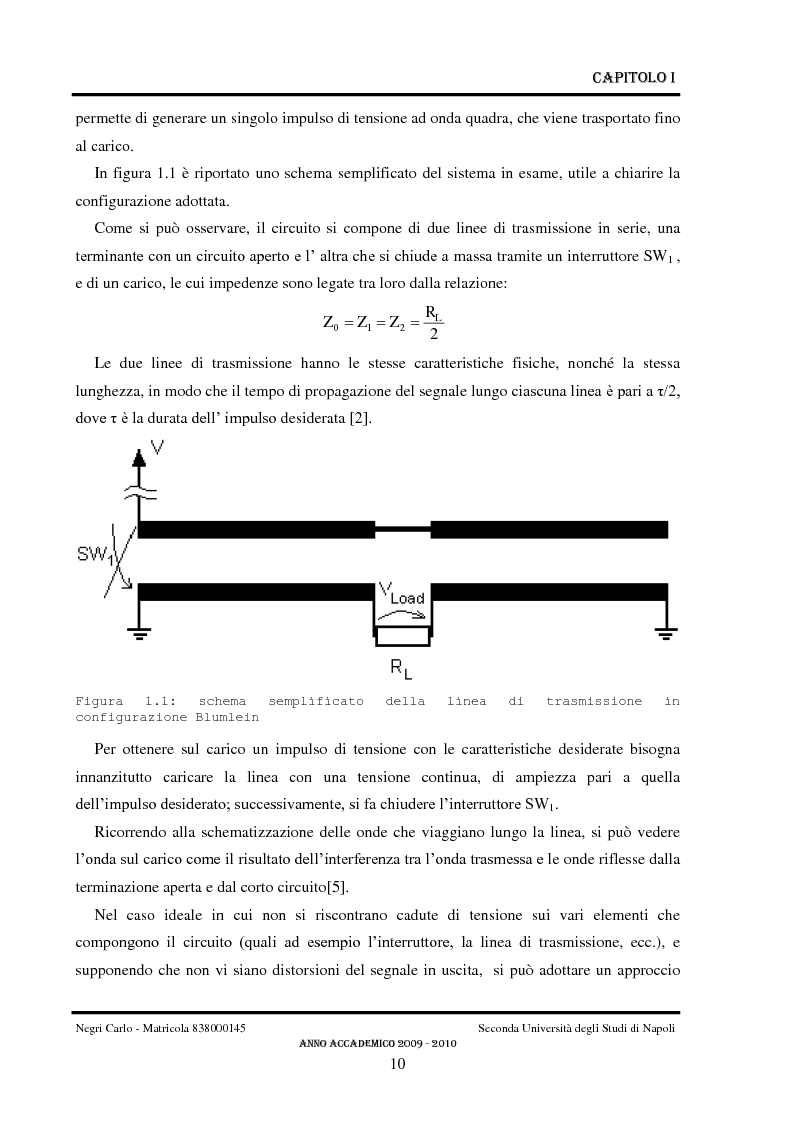

Anteprima della tesi: Progetto e realizzazione del circuito di pilotaggio di un generatore di impulsi ultracorti ad alta tensione di tipo Blumlein per studi biologici, Pagina 10
   Capitolo I


Negri Carlo - Matricola 838000145  Seconda Università degli Studi di Napoli
Anno Accademico 2009 - 2010
10
permette di generare un singolo impulso di tensione ad onda quadra, che viene trasportato fino
al carico.
In figura 1.1 è riportato uno schema semplificato del sistema in esame, utile a chiarire la
configurazione adottata.
Come si può osservare, il circuito si compone di due linee di trasmissione in serie, una
WHUPLQDQWHFRQXQFLUFXLWRDSHUWRHO¶DOWUDFKHVLFKLXGHDmassa tramite un interruttore SW1 ,
e di un carico, le cui impedenze sono legate tra loro dalla relazione:
2
210
LRZZZ
Le due linee di trasmissione hanno le stesse caratteristiche fisiche, nonché la stessa
lunghezza, in modo che il tempo di propagazione del segnale lungo ciDVFXQDOLQHDqSDULDIJ
GRYHIJqODdurata GHOO¶LPSXOVRdesiderata [2].

Figura 1.1: schema semplificato della linea di trasmissione in
configurazione Blumlein

Per ottenere sul carico un impulso di tensione con le caratteristiche desiderate bisogna
innanzitutto caricare la linea con una tensione continua, di ampiezza pari a quella
GHOO¶LPSXOVRGHVLGHUDWRVXFFHVVLYDPHQWHVLIDFKLXGHUHO¶LQWHUUXWWRUH6:1.
Ricorrendo alla schematizzazione delle onde che viaggiano lungo la linea, si può vedere
O¶RQGDVXOFDULFRFRPHLOULVXOWDWRGHOO¶LQWHUIHUHQ]DWUDO¶RQGDWUDVPHVVDHOe onde riflesse dalla
terminazione aperta e dal corto circuito[5].
Nel caso ideale in cui non si riscontrano cadute di tensione sui vari elementi che
compoQJRQR LO FLUFXLWR TXDOL DG HVHPSLR O¶LQWHUUXWWRUH OD linea di trasmissione, ecc.), e
supponendo che non vi siano distorsioni del segnale in uscita,  si può adottare un approccio
Sitografia automatica

Non sei sicuro di avere citato tutte le fonti?
Evita il plagio! Grazie all'elenco dei link rilevati puoi controllare di aver fatto un buon lavoro

Preview dalla tesi:

Progetto e realizzazione del circuito di pilotaggio di un generatore di impulsi ultracorti ad alta tensione di tipo Blumlein per studi biologici

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Carlo Negri
  Tipo: Laurea II ciclo (magistrale o specialistica)
  Anno: 2009-10
  Università: Seconda Università degli Studi di Napoli
  Facoltà: Ingegneria
  Corso: Ingegneria elettronica
  Relatore: Luigi Zeni
  Lingua: Italiano
  Num. pagine: 175
