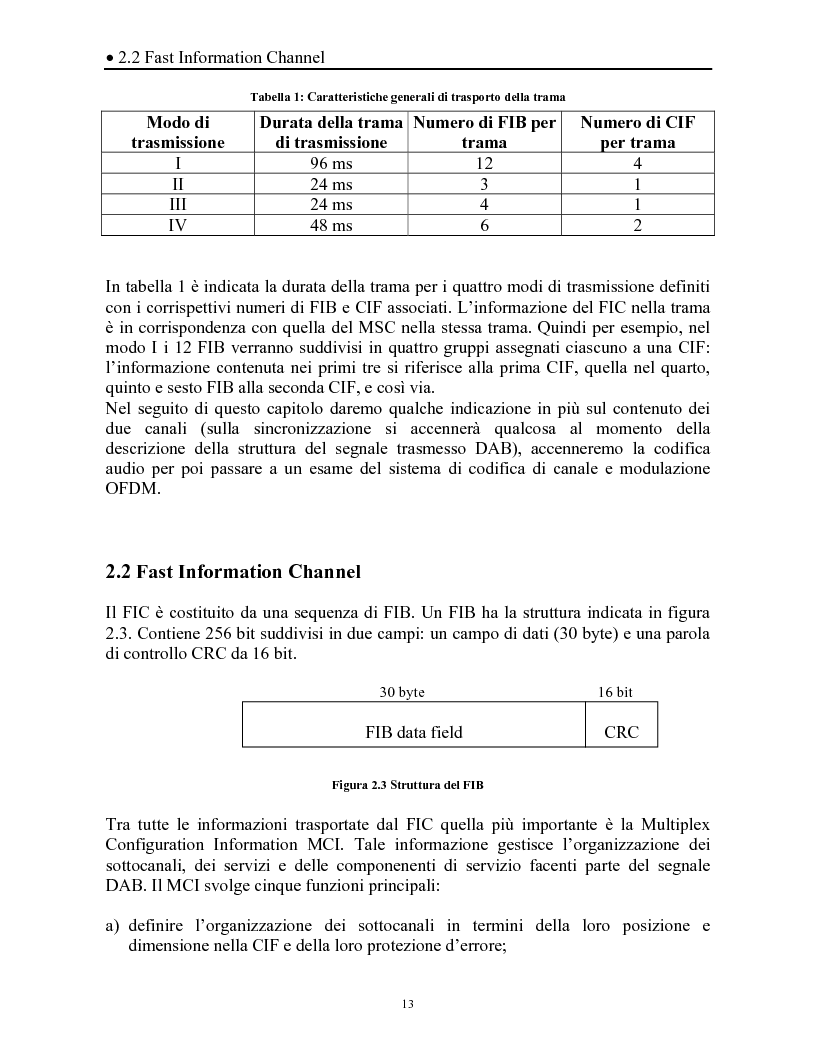

Sistemi DAB/DVB-T

• 2.2 Fast Information Channel
 13
Tabella 1: Caratteristiche generali di trasporto della trama
Modo di
trasmissione
Durata della trama
di trasmissione
Numero di FIB per
trama
Numero di CIF
per trama
I 96 ms 12 4
II 24 ms 3 1
III 24 ms 4 1
IV 48 ms 6 2


In tabella 1 è indicata la durata della trama per i quattro modi di trasmissione definiti
con i corrispettivi numeri di FIB e CIF associati. L’informazione del FIC nella trama
è in corrispondenza con quella del MSC nella stessa trama. Quindi per esempio, nel
modo I i 12 FIB verranno suddivisi in quattro gruppi assegnati ciascuno a una CIF:
l’informazione contenuta nei primi tre si riferisce alla prima CIF, quella nel quarto,
quinto e sesto FIB alla seconda CIF, e così via.
Nel seguito di questo capitolo daremo qualche indicazione in più sul contenuto dei
due canali (sulla sincronizzazione si accennerà qualcosa al momento della
descrizione della struttura del segnale trasmesso DAB), accenneremo la codifica
audio per poi passare a un esame del sistema di codifica di canale e modulazione
OFDM.



2.2 Fast Information Channel

Il FIC è costituito da una sequenza di FIB. Un FIB ha la struttura indicata in figura
2.3. Contiene 256 bit suddivisi in due campi: un campo di dati (30 byte) e una parola
di controllo CRC da 16 bit.

                                                    30 byte                                              16 bit



Figura 2.3 Struttura del FIB

Tra tutte le informazioni trasportate dal FIC quella più importante è la Multiplex
Configuration Information MCI. Tale informazione gestisce l’organizzazione dei
sottocanali, dei servizi e delle componenenti di servizio facenti parte del segnale
DAB. Il MCI svolge cinque funzioni principali:

a) definire l’organizzazione dei sottocanali in termini della loro posizione e
dimensione nella CIF e della loro protezione d’errore;


FIB data field

CRC
