Termoutilizzazione dei rifiuti: ottimizzazione e controllo di processo

 4
• c�� infine una notevole riduzione dell�emissione di anidride carbonica e di
monossido di carbonio sempre rispetto ad impianti alimentati con combustibili
tradizionali.
Questo � poi molto importante se si considera anche il protocollo di Kyoto,
che impegna i Paesi industrializzati a diminuire le emissioni antropogeniche di gas
come CO2 ed NO capaci di alterare l�effetto serra e in cui sono citati gli
inceneritori come una delle possibili fonti di emissioni da tenere sotto controllo.
Inserendo poi nel confronto anche un impianto di termovalorizzazione di
pneumatici, la tabella 1 esemplifica i dati di emissione degli inquinanti rilasciati in
atmosfera per kWh di energia elettrica prodotta.


   SO
2
 (g/kWh
e
)    NO
x
 (g/kWh
e
)  Polveri (g/kWh
e
)
Centr.
Termoelettrica
        1.6           1.6            0.16
Termovalorizz.
RSU
        0.66            2.6            0.13
Termovalorizz.
Pneumatici
        4.7            5.8             0.35

   Tab.1: Confronto tra l�inquinamento prodotto da differenti tipologie d�impianto


� altres� utile vedere quali sono le entit� in termini di quantit� orarie di questi
inquinanti rilasciati in atmosfera da parte di differenti attivit� produttive, come
esemplificato dalla tabella 2.

 5


Rilasci in kg/h  SO
x
NO
x
 CO s.org. Polv.
Termoutilizz. RSU da 400 t/g  13.5   18   9 TOC
1.8
0.9
Raffineria da 10000 t/g greggio  650  110   20 COV
20-50
  10
Centrale elettrica a olio combustibile da
320 MW
e
490 750 37.4 COV
   9
5.7
Impianto di produzione allumina da
800000 t/anno
1500   TOC
1.2
120
Impianto di produzione alluminio da
125000 t/anno
390    8
Fabbrica laterizi (tegole) da 60000 t/anno 8 8
Riscaldamento domestico a gasolio per
100000 persone
106 38 173 COV
11.3
28
Traffico (1000 automobili) 14 63 735  2.1

Tab. 2: Inquinamento prodotto da differenti attivit� produttive.

Riguardo poi all�ultima voce della tabella precedente � interessante andare a
valutare il confronto tra le emissioni orarie di un inceneritore (dotato delle migliori
tecnologie di abbattimento fumi) che tratta 100 t RSU/giorno con quelle di un�auto
a benzina e di un�auto a gasolio (nell�ipotesi di consumo orario per benzina e
gasolio di 10 l/ora).

 6

Inceneritore con
tecnologia anni 90
   Auto a benzina      Auto diesel
Polveri (g)
        200       18     160
CO (g)
        200       800     200
HCl (g)
        200       nr     nr
HF (g)
        <8       nr     nr
SO
2
 (g)
        800       5.4     54
NO
x
 (g)
        8000       420     350
Piombo (g)
        8        1.5     nr
Cadmio (g)
        0.8        nr     nr
Mercurio (g)
        2        nr     nr
SOV (g)
        416        375     208
Benzene (g)
        <1        17     -
Aromatici (g)
        <2        216     1
IPA (g)
         0.4        0.1     0.4
Diossine (µ g I-
TEQ)
         4        0.027 0.00075,0.06 (bus),
    0.2 (camion)

Tab. 3: Confronto tra le emissioni di un impianto di termoutilizzazione e di autoveicoli

Da quest�ultima si pu� notare che le polveri, il CO, le sostanze organiche
volatili, gli Idrocarburi Policiclici Aromatici emessi in un�ora sono gli stessi, come
ordine di grandezza di una sola auto a benzina o a gasolio, mentre ad esempio il
benzene ed altri idrocarburi aromatici sono presenti in quantit� di gran lunga pi�
elevati negli scarichi degli autoveicoli ed invece gli NO
x
, il piombo e le diossine
risultano corrispondenti negli inceneritori a quelli rispettivamente di 20, 5, e 150
auto a benzina.
 7
Tutto questo ci fa rendere conto di come, a volte, sarebbe da preferirsi un
ricorso all�incenerimento di rifiuti pi� spinto in quanto questo comporterebbe un
doppio effetto, ugualmente positivo per l�ambiente in cui viviamo e cio� il
risparmio di combustibili tradizionali e d�altra parte una diminuzione di emissioni
gassose inquinanti (almeno per ci� che riguarda gli ossidi di carbonio e di zolfo).
  Esiste oggi una convergenza nelle strategie dei vari paesi industrializzati per
affrontare il sempre pi� grave problema derivante dall�incessante aumento dei
RSU e questo riguarda sia un�azione di prevenzione per contenere l�aumento dei
rifiuti e per ridurre lo spreco di risorse sia una riduzione dei rifiuti alla sorgente,
finalizzando tutto questo ad un conferimento in discarica dei rifiuti in misura
progressivamente pi� limitata e soprattutto solo per le categorie di rifiuti
completamente inertizzate.
In questa direzione si sta muovendo anche la recente legislazione italiana con
il DL 22 febbraio 1997 n. 22 (decreto Ronchi) e con il successivo Decreto 19
novembre 1997, n.503, quando comunque riconosce l�importanza
dell�incenerimento finalizzato al recupero energetico, pur se privilegia a
quest�ultimo il recupero di materiali attraverso �reimpiego, riutilizzo, riciclaggio�.
In fig. 1 � presentata la composizione merceologica dei rifiuti, che attualmente
tende a far aumentare il loro potere calorifico inferiore e ad arrivare ai 2000-2500
Kcal/kg e per quello che riguarda la produzione essa � in netto aumento e si �
arrivati a valori che nelle citt� di notevole dimensione demografica,
indipendentemente dalla loro ubicazione geografica, oramai raggiungono circa 1.5
kg/abitante/giorno.
La situazione attuale di emergenza, quindi, per questo tipo di problema, � stata
anche determinata dalla mancata costruzione di impianti di termodistruzione anche
a causa dell�ostracismo preconcetto di alcuni settori della Pubblica
Amministrazione e spesso della stessa popolazione intimorita da scenari
apocalittici evocati alla memoria dal solo termine �incenerimento�.
 8

27%
7%
13%
27% 14%
4%
8%
organico e varie
tessili e legno
sottovaglio
materiali cellulosici
materiali plastici
metalli
vetro e inerti

Fig. 1: Composizione merceologica RSU in Italia


Bisogna anche ricordare che eventuali risoluzioni al problema quali ad
esempio il tanto decantato riciclaggio dovuto a raccolta differenziata, sono
effettivamente utili solo per materiali di cui risulti possibile e conveniente il
recupero.

86%
10%
4%
Discarica
Incenerimento
Trattamento
Fig. 2: Smaltimento e recupero di energia da RSU in Italia
 9

Secondo un�indagine svolta dall�ANIDA (Associazione Nazionale Imprese
Difesa Ambiente) nel 1997 gli impianti presenti in Italia sono 54, di cui 36
operativi per una potenzialit� nominale complessiva di 7055 t/d, 7 in
ristrutturazione per una potenzialit� di 1160 t/d e 10 in costruzione di potenzialit�
pari a 3298 t/d.




Località

Costruttore
Potenzialità
nominale
   (t/d)
Tecnologia Tipo di
rifiuti
potenza
elettrica
installat
Trattam
fumi
Anno
avviam./
ristrutt.
Note


PIEMONTE

Mergozzo
(VB)
FONSAR/
D.B.
    2x60    Griglia  RSU      4.0 EP+ WS 1995/97
(operativo)
3� linea
da 120
t/d in
costruz.
Vercelli SNAM-
PROGET
TI
    3x75    Griglia RSU +
RSO
2.1+1.4 EP+ WS 77/91/95
(operativo)
3� linea
in
ristrutt.
Verbania THERMO
SELECT
   1x100 Gassificazio
ne
RSU      2.0  1993
(operativo)
cogener
az.


 10
    LOMBARDIA
Bergamo FONSAR     2x75    Griglia RSU+
RSO
     5.0 EP+ WS 1965/89
(operativo)

Como DE
BARTO-
LOMEIS
   1x100    Griglia   RSU       EP+ WS 1967/87
(operativo)
2� linea
da 150
t/d in
costruz.
Valmadera
(LC)
DE
BARTO-
LOMEIS
    2x120    Griglia RSU+
RSO
    3.6 EP+ WS 1981
(operativo)

Abbiategra
sso (MI)
TECNIT
ALIA
    1x60 Rotante RSU +
RSO
EP+ WS 1970
(operativo)

Desio
(MI)
DE
BARTO-
LOMEIS
    1x120    Griglia RSU     5.7 EP+ WS 1976/93
(operativo)


Milano-
Zama
DE
BARTO-
LOMEIS
    2x185    Griglia RSU +
RSO
    7.4 EP+ WS 1968/90
(operativo)


Milano-
Silla
DE
BARTO-
LOMEIS
   2x225    Griglia RSU +
RSO
     11.6 EP+ WS 1975/86
(operativo)
nuovo
imp.
Sesto
S.Giovann
i
DE
BARTO-
LOMEIS
   2x80    Griglia RSU +
RSO
    5.5 EP+ WS 1967
(in ristrutt)

3� linea
in
realiz.
Busto
Arsizio-1
FONSAR    1x100    Griglia RSU  CT+DAS
+EP
1973
(in ristrutt)

Busto
Arsizio �2
TTR    2x200    Griglia RSU   2 x 4.5   SDS+FF
+WS
(in costr)
Cremona DE
CARDE-
NAS
   1x192    Griglia RSU +
RSO
     2.1 SDS+FF
S+WS+
DN
(in costr.) con
pres. e
cog.
Brescia ANSAL-
DO
   2x550    Griglia RSU      50 ECO+
DAS+FF
+DN
(in costr) cog. e
telerisc.

 11

VENETO

Padova FONSAR    1x150    Griglia RSU +
RSO
    3.3 DAS+EP
+WS
1960/86
(operativo)

Schio SNAM    2x65    Griglia RSU +
RSO
    2.7 EP+WS 1983/91
(operativo)

Venezia TTR    1x180    Griglia RSU     5.7 SDS+FF
+WS
(in costr) presel.
2�linea
Verona ANSAL-
DO/
SNAM
   2x250    Letto
  fluido
RDF     21.8+2 SDS+FF (in costr) presel +
cog.+
dig.an.


 FRIULI VENEZIA GIULIA

Gorizia TECNITA
LIA
   1x40   Rotante  RSU +
 RSO
     - CT+EP 1972
(operativo)

Trieste 1 TECNITA
LIA
    3x120   Rotante RSU+
 RSO
    - CT+EP+
WS
1972
(operativo)

Moraro
(GO)
TECNITA
LIA
   1x40   Rotante  RSU +
 RSO
    - CT+EP 1981
(operativo)

Trieste 2 TTR    1x200    Griglia   RSU    4.8 SDSFW
S
(in costr)


TRENTINO ALTO ADIGE

Bolzano SNAM 1x150+
1x200
    Griglia    RSU    6.0 FF+WS+
DN+CD
1984/95
(operativo)


 12

EMILIA ROMAGNA

Bologna VON
ROLL
 3x200     Griglia RSU +
RSO
   7.0 EP+WS 1973/92
(operativo)
cog. e
teler.
Ferrara 1 DE
BARTO-
LOMEIS
1x120     Griglia RSU  CT+EP+
WS
1975/91
(operativo)

Ferrara 2 DE
BARTO-
LOMEIS
1x150    Griglia RSU  SDS+FF
+WS
1993
(operativo)
teler.
Forl� VON
ROLL
2x100     Griglia RSU  CT+DAS
+EP
1976
(operativo)

Modena VON
ROLL
2x150+
1x200
   Griglia RSU+
RSO
   6.5 EP+WS 1980/92/5
(operativo)

Parma TECNITA
LIA
2x150    Rotante RSU+
RSO
EP+WS 1975/91
(operativo)

Reggio
Emilia
DE
BARTO-
LOMEIS
2x100    Griglia RSU+
RSO
   0.5 EP+DAS
+FF
1967/94
(operativo)
cog. e
teler.
Coriano
(RM)
VON
ROLL
2x150+
1x200
   Griglia RSU+
RSO
  10.3 EP+DAS
+FF
1976/91/2
(operativo)


 13

   TOSCANA
Rufina (FI) DE
BARTO-
LOMEIS
1x40    Griglia RSU+
RSO
DAS+FF 1977/94
(operativo)

Massa
Marittima
(GR)
IMEF 2x30    Griglia RSU+
RSO
CT+DAS
+FF
1976/93
(operativo)

Livorno VON
ROLL
2x100   Griglia RSU+
RSO
3.2 CT+DAS
+FF
1975/91
(operativo)

Pisa DE
BARTO-
LOMEIS
2x120   Griglia RSU+
RSO
EP+WS 1980/93
(operativo)

Montale
(Pt)
TECNIT
ALIA
2x60  Rotante RSU+
RSO
0.8 EP+WS 1978
(operativo)

Arezzo ANSAL-
DO
2x120   Griglia RSU+
RSO
2.9 SDS+FF (in costr) presel.
comp.
Greve in
Chianti
ANSAL-
DO
2x100 Gassificaz.
letto fluido
RDF 6.7 SDS+FF 1992
(operativo)

Castel
Garfagna
FONSAR 1x35   Griglia RSU 0.7 CT+DAS
+FF
1977/91
(operativo)

Poggibonsi
(SI)
DE
BARTO-
LOMEIS
2x40  Griglia RSU+
RSO
CT+DAS
+FF
1977
(in ristrutt)


Porto
Azzurro
(isola
d�Elba)
DANEC
O/TECNI
-MONT
1x36 Gassifica-
zione a letto
fluido
RDF 1.5 DAS+FF (in costr) sel. e
comp.
100t/d


  UMBRIA
 Terni VON
ROLL
2x75  Griglia  RSU 2.5 WS 1975
(in ristrutt)


     MARCHE
 Tolentino
(MC)
SNAM 1x80   Griglia
sovvalli
 1.2 CT+EP+
WS
1995
(operativo)

 14

     LAZIO
Roma TTR 2x50  Rotante RSO  DN+DAS
+FF+WS
1995
(operativo)
prod.
vapore

   PUGLIA

 Taranto VON
ROLL
2x100  Griglia RSU+
RSO
4.0 DAS+FF 1976
(operativo)
comp.

CALABRIA
Rende
(CS)
DE
BARTO-
LOMEIS
1x65   Griglia RSU +
sovvalli
1.5 EP+WS 1992
(operativo)



 BASILICATA
Melfi
(PZ)
FISIA 1x120   Griglia RSU e
sovvalli
indust.
   7.0 SDS+FF
+WS+
DN+CD
(in costr.)
Potenza DE
BARTO-
LOMEIS
2x60   Griglia RSU+
RSO
1.2 DAS+FF
+WS
(in costr)

    SICILIA
Messina-
S.Ranieri
STEIN-
MULLER
2x100 Griglia RSU  CT+DAS
+FF
1976/95
(in ristrutt)

Messina-
pace
FONSAR 2x75  Griglia RSU+
RSO
CT+DAS
+FF+WS
1979/96
(operativo)


    SARDEGNA
Cagliari TTR 2x170   Griglia RSU
sovv.
9.4 SDS+FF 1995 (op) RI
Macomer CTIP 1x100 Letto fluido RDF 1.5 SDS+FF 1994 (op)
Sassari Tecnitalia 2x60 Rotante RSU  SDS+FF 1987(ristr)

 15

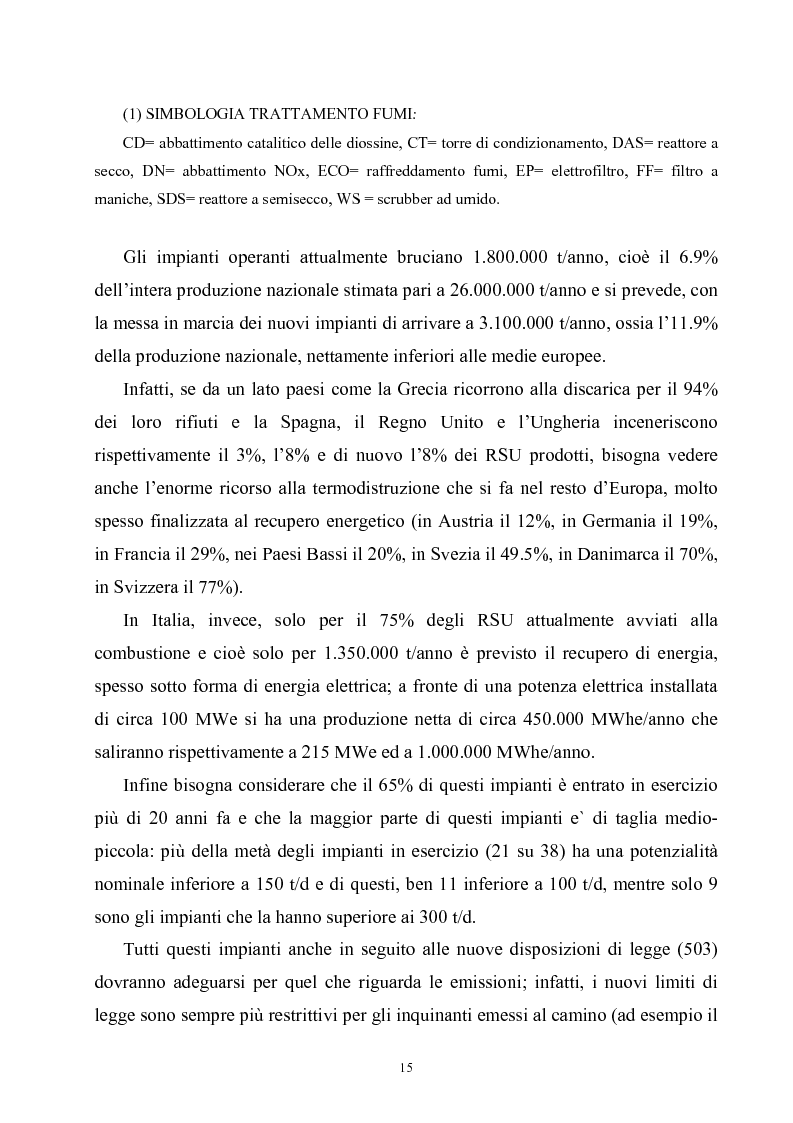

(1) SIMBOLOGIA TRATTAMENTO FUMI:
CD= abbattimento catalitico delle diossine, CT= torre di condizionamento, DAS= reattore a
secco, DN= abbattimento NOx, ECO= raffreddamento fumi, EP= elettrofiltro, FF= filtro a
maniche, SDS= reattore a semisecco, WS = scrubber ad umido.

Gli impianti operanti attualmente bruciano 1.800.000 t/anno, cio� il 6.9%
dell�intera produzione nazionale stimata pari a 26.000.000 t/anno e si prevede, con
la messa in marcia dei nuovi impianti di arrivare a 3.100.000 t/anno, ossia l�11.9%
della produzione nazionale, nettamente inferiori alle medie europee.
Infatti, se da un lato paesi come la Grecia ricorrono alla discarica per il 94%
dei loro rifiuti e la Spagna, il Regno Unito e l�Ungheria inceneriscono
rispettivamente il 3%, l�8% e di nuovo l�8% dei RSU prodotti, bisogna vedere
anche l�enorme ricorso alla termodistruzione che si fa nel resto d�Europa, molto
spesso finalizzata al recupero energetico (in Austria il 12%, in Germania il 19%,
in Francia il 29%, nei Paesi Bassi il 20%, in Svezia il 49.5%, in Danimarca il 70%,
in Svizzera il 77%).
In Italia, invece, solo per il 75% degli RSU attualmente avviati alla
combustione e cio� solo per 1.350.000 t/anno � previsto il recupero di energia,
spesso sotto forma di energia elettrica; a fronte di una potenza elettrica installata
di circa 100 MWe si ha una produzione netta di circa 450.000 MWhe/anno che
saliranno rispettivamente a 215 MWe ed a 1.000.000 MWhe/anno.
Infine bisogna considerare che il 65% di questi impianti � entrato in esercizio
pi� di 20 anni fa e che la maggior parte di questi impianti e` di taglia medio-
piccola: pi� della met� degli impianti in esercizio (21 su 38) ha una potenzialit�
nominale inferiore a 150 t/d e di questi, ben 11 inferiore a 100 t/d, mentre solo 9
sono gli impianti che la hanno superiore ai 300 t/d.
Tutti questi impianti anche in seguito alle nuove disposizioni di legge (503)
dovranno adeguarsi per quel che riguarda le emissioni; infatti, i nuovi limiti di
legge sono sempre pi� restrittivi per gli inquinanti emessi al camino (ad esempio il
 16
mercurio) e questo impone uno sforzo economico e tecnologico ingente da parte
dei costruttori e gestori degli impianti di incenerimento.


   PAESE

IMPIANTI n.
TOTALE
INCENERITO
(t/a)
%SU RSU
     TOT.
ENERGIA
RECUPERATA
(%)
BELGIO 28 2123 23.4 30
DANIMARCA 48 1577 65 100
GERMANIA
(RFT)
44 7997 40 40
SPAGNA 9 672 6.4 59
FRANCIA 309 7730 42.3 29
OLANDA 11 2323 32 50
GRAN
BRETAGNA
39 2758 17.6 20
SVEZIA 23 2650 55 60
GIAPPONE 1843 32500 75 80

Tab. 4: Confronto tra i paesi europei
 17

Bisogna considerare per� che un buon processo di combustione � il primo
requisito da soddisfare per un�alta efficienza di tutto l�impianto ed anche per il
controllo delle emissioni.
Questo risultato � gi� ottenibile con l�attuale tecnologia e, nonostante le
caratteristiche quantomeno di eterogeneit� dei materiali da termodistruggere, i
forni di incenerimento sono tra i sistemi di combustione che offrono le pi� elevate
prestazioni.
D�altra parte � anche vero che se si vuole migliorare al massimo le condizioni
e la regolarit� della combustione bisogna agire controllando variabili operative gi�
all�interno della camera di combustione, e questo richiede un impegno tecnologico
mai fatto prima e promette vantaggi mai raggiunti.

L�ottimizzazione della combustione di RSU da ottenersi quindi con l�utilizzo
di tecniche di monitoraggio ed intervento innovative � volta quindi principalmente
a due obiettivi:
• La minimizzazione delle emissioni di inquinanti dovuta ad un migliore
andamento dei fenomeni di combustione, che reca indubbiamente privilegi
sia per l�ambiente che per l�ingente spesa dovuta al trattamento fumi.
• Il miglioramento del recupero energetico dovuto a condizioni pi� stabili
della camera di combustione, che porterebbe a benefici indubbi in
un�utilizzazione in turbina, quindi finalizzata alla produzione di energia
elettrica, per effetto di eventuali condizioni stazionarie del vapore.
