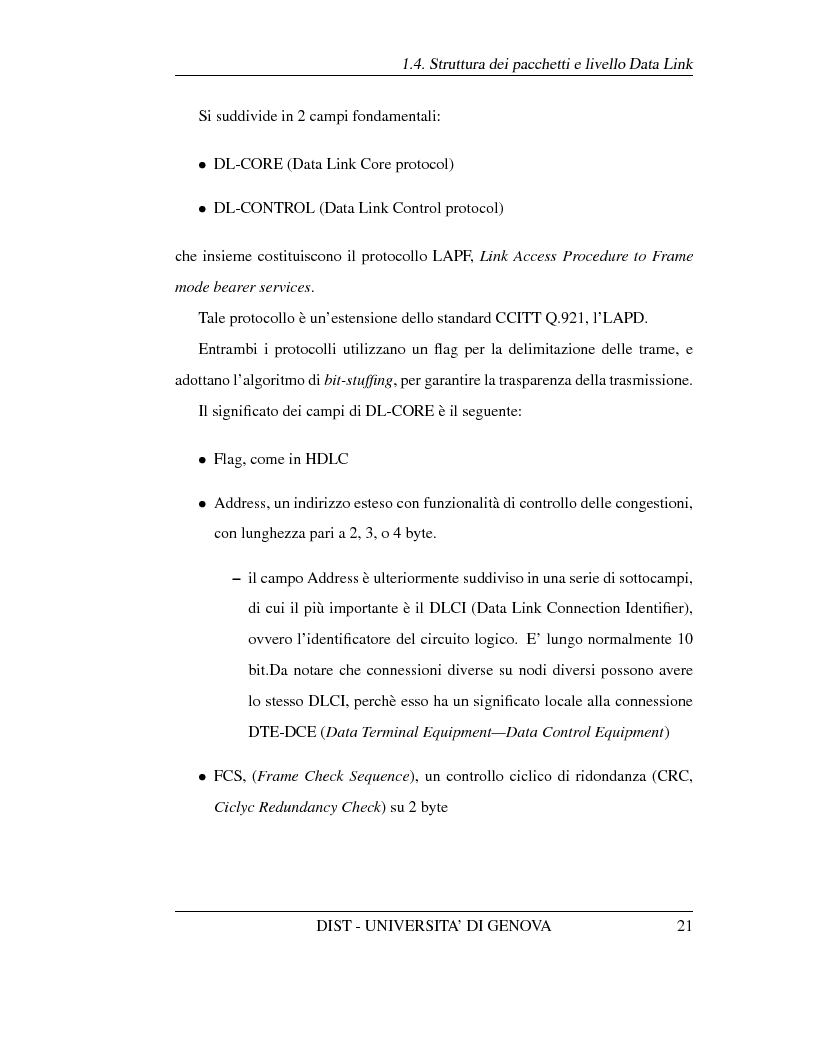

1.4. Struttura dei pacchetti e livello Data Link
Si suddivide in 2 campi fondamentali:
 DL-CORE (Data Link Core protocol)
 DL-CONTROL (Data Link Control protocol)
che insieme costituiscono il protocollo LAPF, Link Access Procedure to Frame
mode bearer services.
Tale protocollo  e un’estensione dello standard CCITT Q.921, l’LAPD.
Entrambi i protocolli utilizzano un  ag per la delimitazione delle trame, e
adottano l’algoritmo di bit-stuf ng , per garantire la trasparenza della trasmissione.
Il signi cato dei campi di DL-CORE  e il seguente:
 Flag, come in HDLC
 Address, un indirizzo esteso con funzionalit a di controllo delle congestioni,
con lunghezza pari a 2, 3, o 4 byte.
 il campo Address  e ulteriormente suddiviso in una serie di sottocampi,
di cui il pi u importante  e il DLCI (Data Link Connection Identi er),
ovvero l’identi catore del circuito logico. E’ lungo normalmente 10
bit.Da notare che connessioni diverse su nodi diversi possono avere
lo stesso DLCI, perch e esso ha un signi cato locale alla connessione
DTE-DCE (Data Terminal Equipment Data Control Equipment)
 FCS, (Frame Check Sequence), un controllo ciclico di ridondanza (CRC,
Ciclyc Redundancy Check) su 2 byte
