Progettazione realizzazione e collaudo di una camera di combustione per microturbine a gas

Estratto della Tesi di Serafino Daniele Mio

Mostra/Nascondi contenuto.

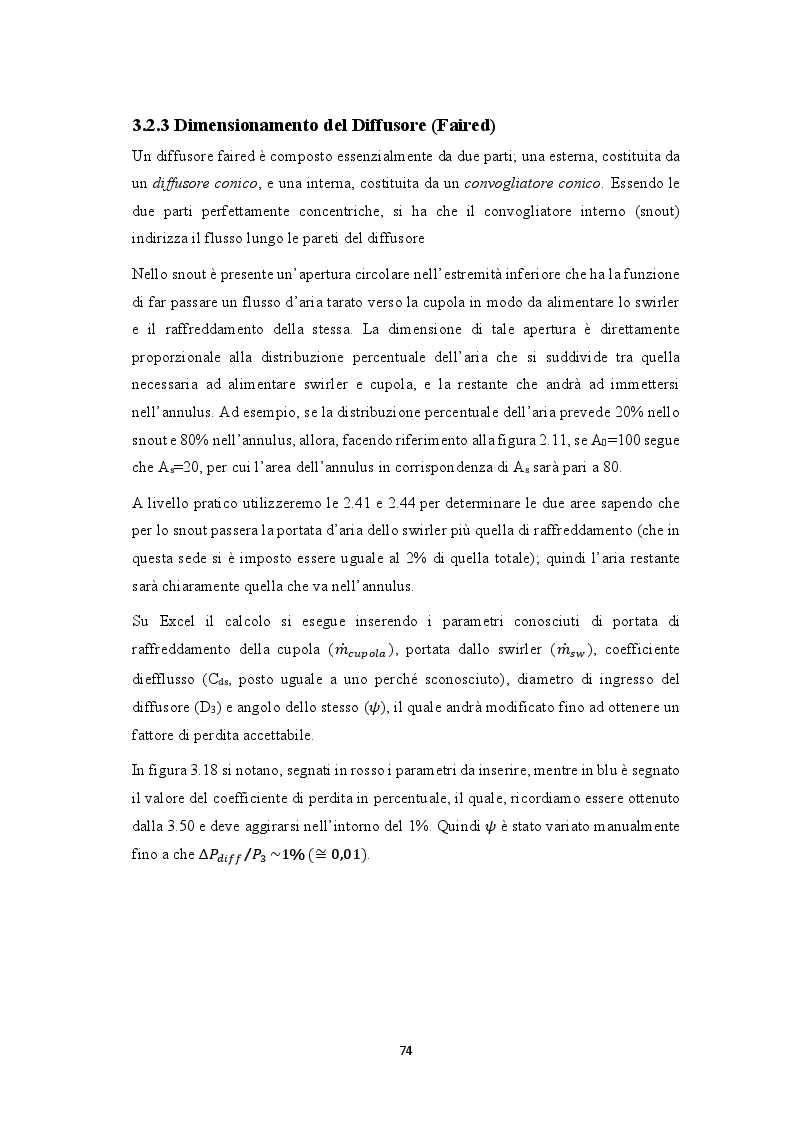

74 3.2.3 Dimensionamento del Diffusore (Faired) Un diffusore faired è composto essenzialmente da due parti; una esterna, costituita da un diffusore conico, e una interna, costituita da un convogliatore conico. Essendo le due parti perfettamente concentriche, si ha che il convogliatore interno (snout) indirizza il flusso lungo le pareti del diffusore Nello snout è presente un’apertura circolare nell’estremità inferiore che ha la funzione di far passare un flusso d’aria tarato verso la cupola in modo da alimentare lo swirler e il raffreddamento della stessa. La dimensione di tale apertura è direttamente proporzionale alla distribuzione percentuale dell’aria che si suddivide tra quella necessaria ad alimentare swirler e cupola, e la restante che andrà ad immettersi nell’annulus. Ad esempio, se la distribuzione percentuale dell’aria prevede 20% nello snout e 80% nell’annulus, allora, facendo riferimento alla figura 2.11, se A0=100 segue che As=20, per cui l’area dell’annulus in corrispondenza di As sarà pari a 80. A livello pratico utilizzeremo le 2.41 e 2.44 per determinare le due aree sapendo che per lo snout passera la portata d’aria dello swirler più quella di raffreddamento (che in questa sede si è imposto essere uguale al 2% di quella totale); quindi l’aria restante sarà chiaramente quella che va nell’annulus. Su Excel il calcolo si esegue inserendo i parametri conosciuti di portata di raffreddamento della cupola (𝑚 ̇ 𝑐𝑢𝑝𝑜𝑙𝑎 ), portata dallo swirler (𝑚 ̇ 𝑠𝑤 ), coefficiente diefflusso (Cds, posto uguale a uno perché sconosciuto), diametro di ingresso del diffusore (D3) e angolo dello stesso (𝜓 ), il quale andrà modificato fino ad ottenere un fattore di perdita accettabile. In figura 3.18 si notano, segnati in rosso i parametri da inserire, mentre in blu è segnato il valore del coefficiente di perdita in percentuale, il quale, ricordiamo essere ottenuto dalla 3.50 e deve aggirarsi nell’intorno del 1%. Quindi 𝜓 è stato variato manualmente fino a che Δ𝑃 𝑑𝑖𝑓𝑓 𝑃 3 ⁄ ~1% (≅0,01) .
Estratto dalla tesi: Progettazione realizzazione e collaudo di una camera di combustione per microturbine a gas

Estratto dalla tesi:

Progettazione realizzazione e collaudo di una camera di combustione per microturbine a gas

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Serafino Daniele Mio
  Tipo: Laurea liv.I
  Anno: 2016-17
  Università: Università degli Studi di Catania
  Facoltà: Ingegneria
  Corso: Ingegneria meccanica
  Relatore: Rosario Lanzafame
  Lingua: Italiano
  Num. pagine: 155
