Skip to content

Analisi Morfologiche e Strutturali per l'Indagine delle Ceramiche Archeologiche

Estratto della Tesi di Manuele Mondini

Estratto dalla tesi: Analisi Morfologiche e Strutturali per l'Indagine delle Ceramiche Archeologiche

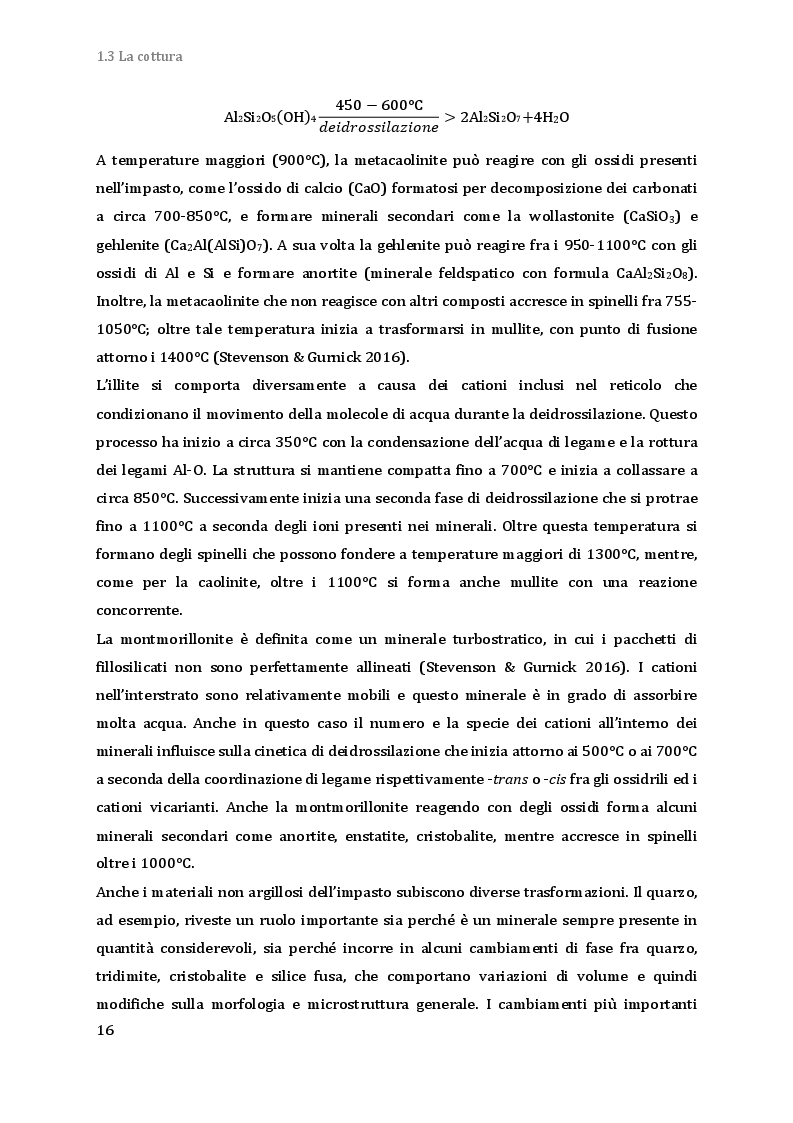

1.3	La	cottura


16
Al2Si2O5 OH 4
450−600°C
𝑑𝑒𝑖𝑑𝑟𝑜𝑠𝑠𝑖𝑙𝑎𝑧𝑖𝑜𝑛𝑒
> 2Al2Si2O7+4H2O
A	temperature	maggiori	(900°C),	la	metacaolinite	può	reagire	con	gli	ossidi	presenti
nell’impasto,	come	l’ossido	di	calcio	(CaO)	formatosi	per	decomposizione	dei	carbonati
a	 circa	 700-850°C,	 e	 formare	 minerali	 secondari	 come	 la	 wollastonite	 (CaSiO3)	 e
gehlenite	(Ca2Al(AlSi)O7).	A	sua	volta	la	gehlenite	può	reagire	fra	i	950-1100°C	con	gli
ossidi	 di	 Al	 e	 Si	 e	 formare	 anortite	 (minerale	 feldspatico	 con	 formula	 CaAl2Si2O8).
Inoltre,	la	metacaolinite	che	non	reagisce	con	altri	composti	accresce	in	spinelli	fra	755-
1050°C;	oltre	tale	temperatura	inizia	a	trasformarsi	in	mullite,	con	punto	di	fusione
attorno	i	1400°C	(Stevenson	&	Gurnick	2016).
L’illite	 si	 comporta	 diversamente	 a	 causa	 dei	 cationi	 inclusi	 nel	 reticolo	 che
condizionano	il	movimento	della	molecole	di	acqua	durante	la	deidrossilazione.	Questo
processo	ha	inizio	a	circa	350°C	con	la	condensazione	dell’acqua	di	legame	e	la	rottura
dei	legami	Al-O.	La	struttura	si	mantiene	compatta	fino	a	700°C	e	inizia	a	collassare	a
circa	850°C.	Successivamente	inizia	una	seconda	fase	di	deidrossilazione	che	si	protrae
fino	a	1100°C	a	seconda	degli	ioni	presenti	nei	minerali.	Oltre	questa	temperatura	si
formano	degli	spinelli	che	possono	fondere	a	temperature	maggiori	di	1300°C,	mentre,
come	 per	 la	 caolinite,	 oltre	 i	 1100°C	 si	 forma	 anche	 mullite	 con	 una	 reazione
concorrente.
La	montmorillonite	è	definita	come	un	minerale	turbostratico,	in	cui	i	pacchetti	di
fillosilicati	 non	 sono	 perfettamente	 allineati	 (Stevenson	 &	 Gurnick	 2016).	 I	 cationi
nell’interstrato	sono	relativamente	mobili	e	questo	minerale	è	in	grado	di	assorbire
molta	acqua.	Anche	in	questo	caso	il	numero	e	la	specie	dei	cationi	all’interno	dei
minerali	influisce	sulla	cinetica	di	deidrossilazione	che	inizia	attorno	ai	500°C	o	ai	700°C
a	seconda	della	coordinazione	di	legame	rispettivamente	-trans	o	-cis	fra	gli	ossidrili	ed	i
cationi	vicarianti.	Anche	la	montmorillonite	reagendo	con	degli	ossidi	forma	alcuni
minerali	secondari	come	anortite,	enstatite,	cristobalite,	mentre	accresce	in	spinelli
oltre	i	1000°C.
Anche	i	materiali	non	argillosi	dell’impasto	subiscono	diverse	trasformazioni.	Il	quarzo,
ad	esempio,	riveste	un	ruolo	importante	sia	perché	è	un	minerale	sempre	presente	in
quantità	considerevoli,	sia	perché	incorre	in	alcuni	cambiamenti	di	fase	fra	quarzo,
tridimite,	 cristobalite	 e	 silice	 fusa,	 che	 comportano	 variazioni	 di	 volume	 e	 quindi
modifiche	sulla	morfologia	e	microstruttura	generale.	I	cambiamenti	più	importanti

Estratto dalla tesi:

Analisi Morfologiche e Strutturali per l'Indagine delle Ceramiche Archeologiche

CONSULTA INTEGRALMENTE QUESTA TESI

La consultazione è esclusivamente in formato digitale .PDF

Acquista

Informazioni tesi

  Autore: Manuele Mondini
  Tipo: Laurea liv.I
  Anno: 2016-17
  Università: Università degli Studi Ca' Foscari di Venezia
  Facoltà: Conservazione dei Beni Culturali
  Corso: Tecnologie per la conservazione e il restauro dei beni culturali
  Relatore: Eleonora Balliana
  Lingua: Italiano
  Num. pagine: 150

FAQ

Per consultare la tesi è necessario essere registrati e acquistare la consultazione integrale del file, al costo di 29,89€.
Il pagamento può essere effettuato tramite carta di credito/carta prepagata, PayPal, bonifico bancario.
Confermato il pagamento si potrà consultare i file esclusivamente in formato .PDF accedendo alla propria Home Personale. Si potrà quindi procedere a salvare o stampare il file.
Maggiori informazioni
Ingiustamente snobbata durante le ricerche bibliografiche, una tesi di laurea si rivela decisamente utile:
  • perché affronta un singolo argomento in modo sintetico e specifico come altri testi non fanno;
  • perché è un lavoro originale che si basa su una ricerca bibliografica accurata;
  • perché, a differenza di altri materiali che puoi reperire online, una tesi di laurea è stata verificata da un docente universitario e dalla commissione in sede d'esame. La nostra redazione inoltre controlla prima della pubblicazione la completezza dei materiali e, dal 2009, anche l'originalità della tesi attraverso il software antiplagio Compilatio.net.
  • L'utilizzo della consultazione integrale della tesi da parte dell'Utente che ne acquista il diritto è da considerarsi esclusivamente privato.
  • Nel caso in cui l'Utente volesse pubblicare o citare una tesi presente nel database del sito www.tesionline.it deve ottenere autorizzazione scritta dall'Autore della tesi stessa, il quale è unico detentore dei diritti.
  • L'Utente è l'unico ed esclusivo responsabile del materiale di cui acquista il diritto alla consultazione. Si impegna a non divulgare a mezzo stampa, editoria in genere, televisione, radio, Internet e/o qualsiasi altro mezzo divulgativo esistente o che venisse inventato, il contenuto della tesi che consulta o stralci della medesima. Verrà perseguito legalmente nel caso di riproduzione totale e/o parziale su qualsiasi mezzo e/o su qualsiasi supporto, nel caso di divulgazione nonché nel caso di ricavo economico derivante dallo sfruttamento del diritto acquisito.
  • L'Utente è a conoscenza che l'importo da lui pagato per la consultazione integrale della tesi prescelta è ripartito, a partire dalla seconda consultazione assoluta nell'anno in corso, al 50% tra l'Autore/i della tesi e Tesionline Srl, la società titolare del sito www.tesionline.it.
L'obiettivo di Tesionline è quello di rendere accessibile a una platea il più possibile vasta il patrimonio di cultura e conoscenza contenuto nelle tesi.
Per raggiungerlo, è fondamentale superare la barriera rappresentata dalla lingua. Ecco perché cerchiamo persone disponibili ad effettuare la traduzione delle tesi pubblicate nel nostro sito.
Per tradurre questa tesi clicca qui »
Scopri come funziona »

DUBBI? Contattaci

Contatta la redazione a
[email protected]

Ci trovi su Skype (redazione_tesi)
dalle 9:00 alle 13:00

Oppure vieni a trovarci su

Parole chiave


Non hai trovato quello che cercavi?


Abbiamo più di 45.000 Tesi di Laurea: cerca nel nostro database

Oppure consulta la sezione dedicata ad appunti universitari selezionati e pubblicati dalla nostra redazione

Ottimizza la tua ricerca:

  • individua con precisione le parole chiave specifiche della tua ricerca
  • elimina i termini non significativi (aggettivi, articoli, avverbi...)
  • se non hai risultati amplia la ricerca con termini via via più generici (ad esempio da "anziano oncologico" a "paziente oncologico")
  • utilizza la ricerca avanzata
  • utilizza gli operatori booleani (and, or, "")

Idee per la tesi?

Scopri le migliori tesi scelte da noi sugli argomenti recenti


Come si scrive una tesi di laurea?


A quale cattedra chiedere la tesi? Quale sarà il docente più disponibile? Quale l'argomento più interessante per me? ...e quale quello più interessante per il mondo del lavoro?

Scarica gratuitamente la nostra guida "Come si scrive una tesi di laurea" e iscriviti alla newsletter per ricevere consigli e materiale utile.


La tesi l'ho già scritta,
ora cosa ne faccio?


La tua tesi ti ha aiutato ad ottenere quel sudato titolo di studio, ma può darti molto di più: ti differenzia dai tuoi colleghi universitari, mostra i tuoi interessi ed è un lavoro di ricerca unico, che può essere utile anche ad altri.

Il nostro consiglio è di non sprecare tutto questo lavoro:

È ora di pubblicare la tesi
